Scaricatore di sovratensione 2P atto a proteggere le installazioni residenziali e terziarie da sovratensioni transitorie indirette. Il prodotto è un SPD di tipo 2, per impianti TN-S o TT, avente corrente massima di scarica (Imax) pari a 15 kA e corrente nominale di scarica (In) pari a 5 kA. Il livello di tensione Up è pari a 1 kV ed un ingombro di 2 moduli DIN.

EAN

3250610087459

catalog.pageproduct.product.info.brand

Hager

m/p imballo

1 pezzo

SPD - Limitatori di sovratensione

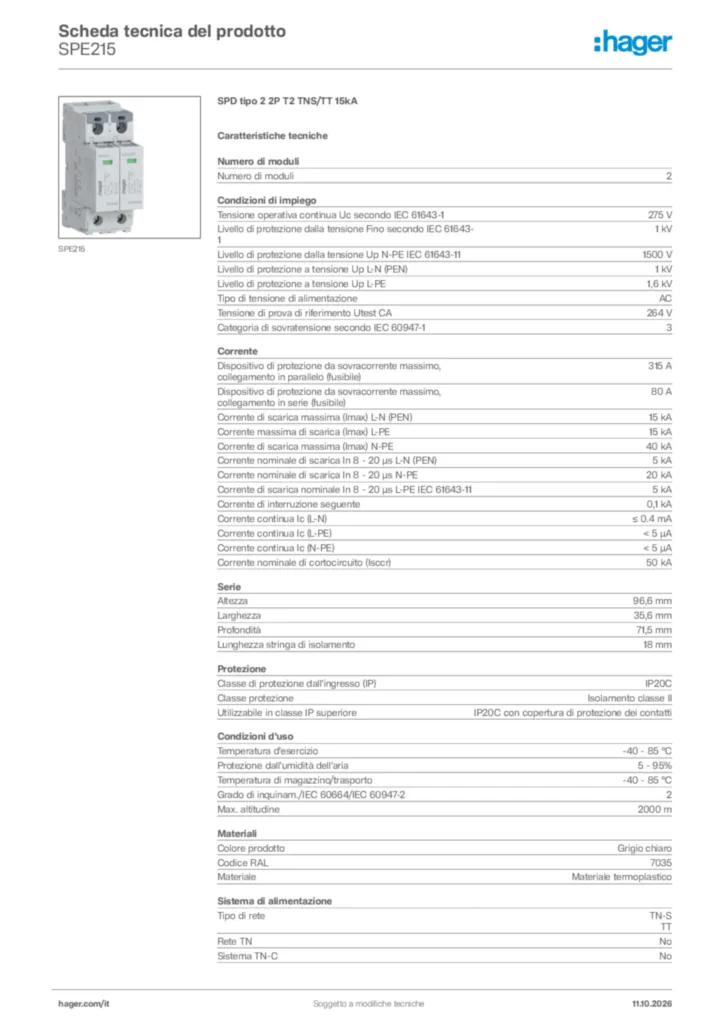

SPD tipo 2 2P T2 TNS/TT 15kA SPE215

Name: SPE215
Brand: Hager
SKU: SPE215
Price: 186.11 EUR

Prezzo

186,11 €

/ pezzo *

catalog.product_page.transfer_button.label

Accessori
Caratteristiche tecniche
catalog.pageproduct.title_sustainability.h2
Documentazione
Più prodotti

product.page.accessories.title

Accessori di protezione contro le sovratensioni per sistemi di alimentazione 2 product.page.accessories.products-available

Caratteristiche tecniche

Numero di moduli

2

Tensione operativa continua Uc secondo IEC 61643-1

275 V
Livello di protezione dalla tensione Fino secondo IEC 61643-1

1 kV
Livello di protezione dalla tensione Up N-PE IEC 61643-11

1500 V
Livello di protezione a tensione Up L-N (PEN)

1 kV
Livello di protezione a tensione Up L-PE

1,6 kV
‌Tipo di tensione di alimentazione

AC
Tensione di prova di riferimento Utest CA

264 V
Categoria di sovratensione secondo IEC 60947-1

3
Tensione nominale

240 - 415 V AC ± 10%

Dispositivo di protezione da sovracorrente massimo, collegamento in parallelo (fusibile)

315 A
Dispositivo di protezione da sovracorrente massimo, collegamento in serie (fusibile)

80 A
Corrente di scarica massima (Imax) L-N (PEN)

15 kA
Corrente massima di scarica (Imax) L-PE

15 kA
Corrente di scarica massima (Imax) N-PE

40 kA
Corrente nominale di scarica In 8 - 20 µs L-N (PEN)

5 kA
Corrente nominale di scarica In 8 - 20 µs N-PE

20 kA
Corrente di scarica nominale In 8 - 20 µs L-PE IEC 61643-11

5 kA
Corrente di interruzione seguente

0,1 kA
Corrente continua Ic (L-N)

≤ 0.4 mA
Corrente continua Ic (L-PE)

< 5 μA
Corrente continua Ic (N-PE)

< 5 μA
Corrente nominale di cortocircuito (Isccr)

50 kA
Corrente residua Ipe

< 5 μA

Altezza

96,6 mm
Larghezza

35,6 mm
Profondità

71,5 mm
Lunghezza stringa di isolamento

18 mm

Classe di protezione dall'ingresso (IP)

IP20C
Classe protezione

Isolamento classe II
Utilizzabile in classe IP superiore

IP20C con copertura di protezione dei contatti
Comportamento TOV presso UT (N-PE)

1200 V AC (200 ms / withstand mode)
Comportamento TOV presso UT (L-PE)

1464 V AC (200 ms / withstand mode)
Modalità di protezione

L-N, L-PE, N-PE
Fattore k di intervento

1,6
Comportamento TOV presso UT (L-N)

350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)

Temperatura d’esercizio

-40 - 85 °C
Protezione dall'umidità dell'aria

5 - 95%
Temperatura di magazzino/trasporto

-40 - 85 °C
Grado di inquinam./IEC 60664/IEC 60947-2

2
Max. altitudine

2000 m

Colore prodotto

Grigio chiaro
Codice RAL

7035
Materiale

Materiale termoplastico

Tipo di rete

TN-S, TT
Rete TN

No
Sistema TN-C

No
Rete DC

No
Rete IT

No
Rete TT

Sì
Sistema TN-CS

No
Sistema TN-S

Sì

Con contatto per gestione da remoto

No
Corrente di carico nominale IL

80 A

Sezione morsetti di ingresso e uscita con viti, per cavi flessibili

1,5 - 35 mm²
Sezione morsetti di ingresso e uscita con viti, per cavi rigidi

1,5 - 50 mm²
Sezione conduttore rigido, per conduttore di protezione

1,5 - 50 mm²
Morsetto per conduttore flessibile, per conduttore di protezione

1,5 - 35 mm²
Sezione conduttore flessibile

1.5 - 35 mm²
Sezione conduttore rigido

1.5 - 50 mm²
Tipo di connettore

Terminale a vite
Numero di connessioni

1

Classe di requisiti IEC 61643

T2

Frequenza

50 - 60 Hz

Coppia di serraggio nominale

3 - 3,5 Nm
Posizione di montaggio/collegamento

Orizzontale
Adatto per l'impiego in ambienti interni

Sì

Numero di poli

2P

Con fusibile di protezione integrato

No

Tipo di montaggio/installazione

Guida DIN, Fisso
Tipo di connessione

Raccordo a vite

Con spia luminosa

No

Modalità di fine vita

OCM (open circuit mode)

Caratteristiche del fusibile

gG

‌Standard

IEC 61643-11:2025, IEC/EN 61643-11/A11:2025, EN 61643-11:2012 + A11:2018

Tipo di filtro prodotto

Scaricatore di sovratensione (SPD)

catalog.pageproduct.title_sustainability.h2

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì

Conformità REACH – SVHC free Sì

Senza alogeni Sì
