Interruttore manovra sezionatore h3+ serie PW1600 in esecuzione fissa da 4 poli con terminali anteriori. L'interruttore è privo di sganciatore, corrente nominale In 1600 A, tensione nominale Ue 690 V e corrente di breve durata Icw 19,2 kA secondo CEI EN 60947-3. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto al sezionamento dell'impianto.
EAN
3250613251475
Marca
Hager
Confezione
1 pezzo
Interruttore manovra sezionatore h3+ PW1600 4P 1600A fisso HMQ991AR
Prezzo
5.164,36 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Disponibile a breve
Completa il tuo sistema
Accessori associati
-
Sganciatore di tensione 5 accessori disponibili -
Bobina di minima tensione 5 accessori disponibili -
Funzioni di collegamento 3 accessori disponibili -
Accessori elettrici per componenti a bassa tensione 1 accessori disponibili -
Funzioni di blocco ed interblocco 1 accessori disponibili -
Regolatore tempo di minima tensione 4 accessori disponibili
Completa il tuo sistema
-
HWX020HSA
Bobina di apertura tensione 24-30V AC/DC (SH) per h3+ PW1600, hw+ HW1/2/4/6
226,03 € / pezzo* -
HWX021HSABobina di apertura tensione 48-60V AC/DC (SH) per h3+ PW1600, hw+ HW1/2/4/6
226,03 € / pezzo* -
HWX023HSABobina di apertura tensione 200-250V AC/DC (SH) per h3+ PW1600, hw+ HW1/2/4/6
226,03 € / pezzo* -
HWX022HSABobina di apertura tensione 100-130V AC/DC (SH) per h3+ PW1600, hw+ HW1/2/4/6
226,03 € / pezzo* -
HWX024HSABobina di apertura tensione 380-480V AC (SH) per h3+ PW1600, hw+ HW1/2/4/6
226,03 € / pezzo*
-
HWX033HSA
Bobina di minima tensione 200-250V AC/DC (SH) per h3+ PW1600, hw+ HW1/2/4/6
281,53 € / pezzo* -
HWX031HSABobina di minima tensione 48-60V AC/DC (SH) per h3+ PW1600, hw+ HW1/2/4/6
281,53 € / pezzo* -
HWX030HSABobina di minima tensione 24-30V AC/DC (SH) per h3+ PW1600, hw+ HW1/2/4/6
281,53 € / pezzo* -
HWX034HSABobina di minima tensione 380-480V AC (SH) per h3+ PW1600, hw+ HW1/2/4/6
281,53 € / pezzo* -
HWX032HSABobina di minima tensione 100-130V AC/DC (SH) per h3+ PW1600, hw+ HW1/2/4/6
281,53 € / pezzo*
-
HWY001H
Kit 3 connessioni per terminali frontali per interruttori h3+ PW1600, hw+ HW1 3P
371,90 € / pezzo* -
HWY002HKit 4 connessioni per terminali frontali per interruttori h3+ PW1600, hw+ HW1 4P
494,84 € / pezzo* -
HWY049HKit 4 terminali posteriori superiori/inferiori per hw+ HW1 4P
334,70 € / pezzo*
-
HWY033H
Dispositivo ritardatore bobina minima tensione 200-250V AC/DC h3+ PW1600, hw+
418,37 € / pezzo* -
HWY034HDispositivo ritardatore bobina minima tensione 380-480V AC per h3+ PW1600, hw+
526,89 € / pezzo* -
HWY031HDispositivo ritardatore bobina minima tensione 48-60V AC/DC per h3+ PW1600, hw+
418,37 € / pezzo* -
HWY030HDispositivo ritardatore bobina minima tensione 24-30V AC/DC per h3+ PW1600, hw+
418,37 € / pezzo*
Proprietà tecniche
Corrente
-
Corrente nominale1600 A
-
Corrente nominale di breve durata Icw IEC 6094719,2 kA
-
Corrente nominale a 10 °C secondo IEC 609471600 A
-
Corrente nominale a 15 °C secondo IEC 609471600 A
-
Corrente nominale a 20 °C secondo IEC 609471600 A
-
Corrente nominale a 25 °C secondo IEC 609471600 A
-
Corrente nominale a 30 °C secondo IEC 609471600 A
-
Corrente nominale a 35°C secondo IEC 609471600 A
-
Corrente nominale a 40°C secondo IEC 609471600 A
-
Corrente nominale a 45 °C secondo IEC 609471600 A
-
Corrente nominale a 50 °C secondo IEC 609471590 A
-
Corrente nominale a 55 °C secondo IEC 609471540 A
-
Corrente nominale a 60°C secondo IEC 609471490 A
-
Corrente nominale a 65 °C secondo IEC 609471430 A
-
Corrente nominale a 70 °C secondo IEC 609471430 A
Architettura
-
Numero di poli4
-
Elemento di controllo/comandoManetta
Condizioni di impiego
-
Tensione di isolamento nominale Ui1000 V
-
Tensione nominale di tenuta d'impulso Uimp8 kV
Frequenza
-
Frequenza50 - 60 Hz
Funzioni
-
Unità di sgancioInterruttore
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-

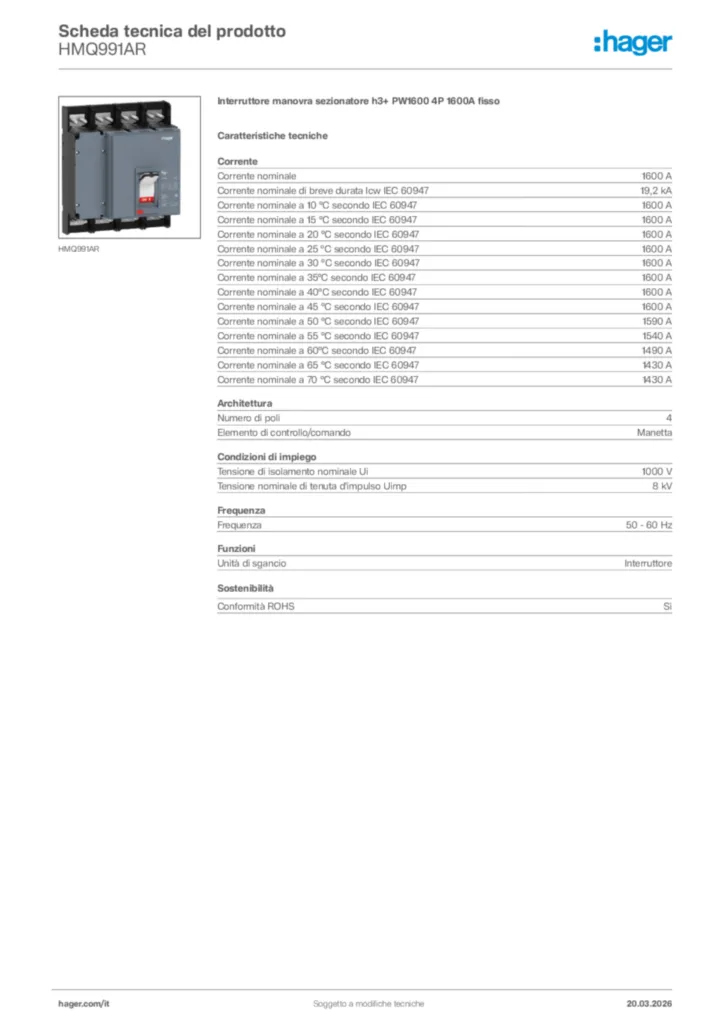

Product datasheet
Hager Scheda tecnica del prodotto HMQ991AR
Interruttore manovra sezionatore h3+ PW1600 4P 1600A fisso
PDF -

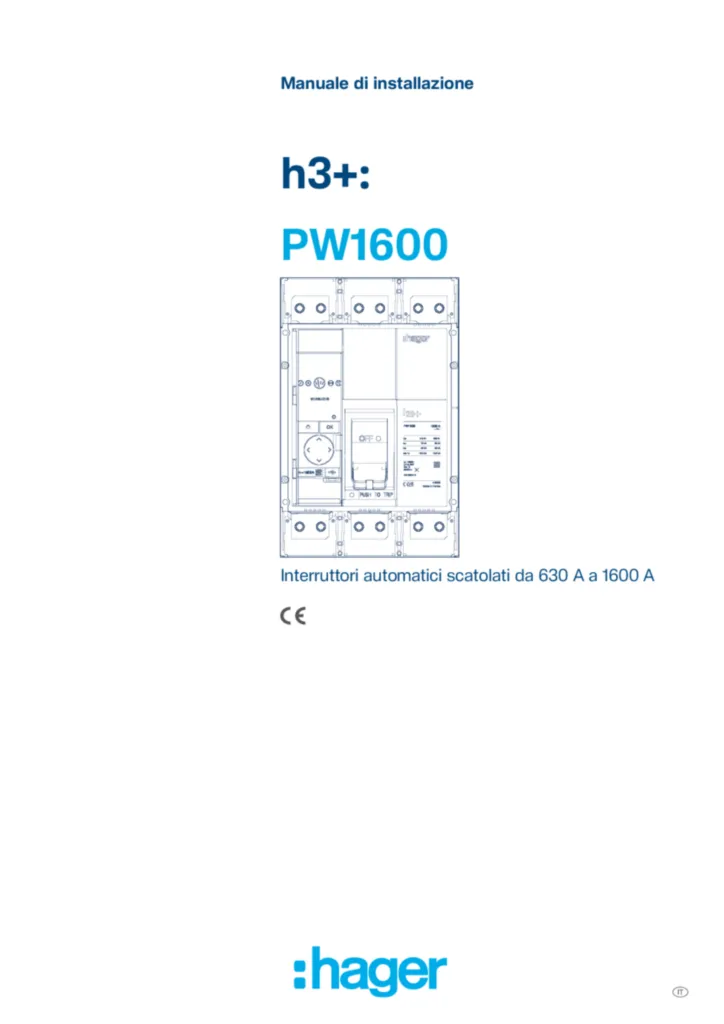

Manuale di installazione
Manuale di installazione
Manuale di installazione h3+ PW1600 Interruttori automatici scatolati da 630 A a 1600 A
PDF40,05 MB
QuickInstall manual
h3+ PW1600 Moulded case circuit breakers 630 A to 1600 A
PDF25,64 MB -
Manuale
Catalogo tecnico
h3+ Interruttori automatici scatolati PW1600
PDF37,95 MB

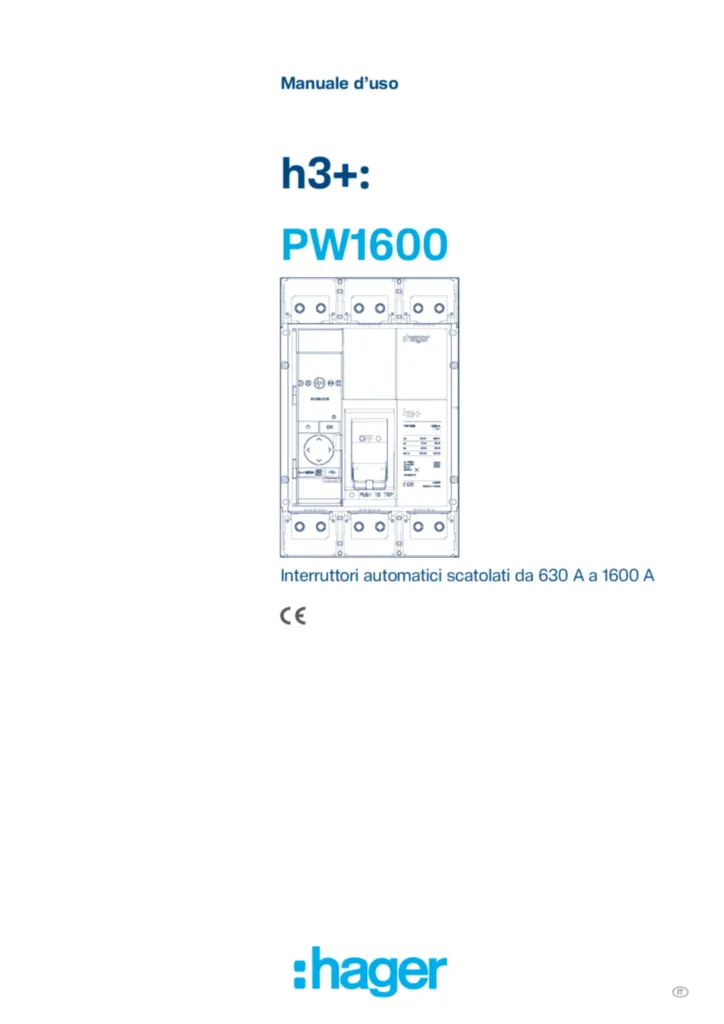

Manuale d’uso
h3+ PW1600 Interruttori automatici scatolati da 630 A a 1600 A
PDF11,76 MB -
Dichiarazione di conformità
EU declaration of conformity
PDF419,49 kB
UKCA declaration of conformity
PDF404,40 kB
