Interruttore automatico scatolato h3+ serie PW1600 in esecuzione fissa da 4 poli con terminali anteriori. L'interruttore è dotato di sganciatore sentinel LSI, corrente nominale In 1000 A, tensione nominale Ue 690 V e potere di interruzione Icu 50 kA secondo CEI EN 60947-2. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto a proteggere l'impianto da correnti di cortocircuito e sovraccarico.

EAN

3250613251291

Marca

Hager

Confezione

1 pezzo

Interruttori scatolati h3, h3+ e blocchi differenziali

Interruttore automatico scatolato h3+ PW1600 LSI 4P 50kA 1000A fisso HMQ971JR

Name: HMQ971JR
Brand: Hager
SKU: HMQ971JR86
Price: 6578.02 EUR

Prezzo

6.578,02 €

/ pezzo *

Disponibile a breve

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

Completa il tuo sistema

Bobina di minima tensione 5 accessori disponibili
Accessori elettrici per componenti a bassa tensione 3 accessori disponibili
alotte coprimorsetti 1 accessori disponibili
Accessori meccanici per componenti a bassa tensione 4 accessori disponibili
Posizione degli ausiliari dell'interruttore 1 accessori disponibili
Blocco contatti ausiliari 2 accessori disponibili

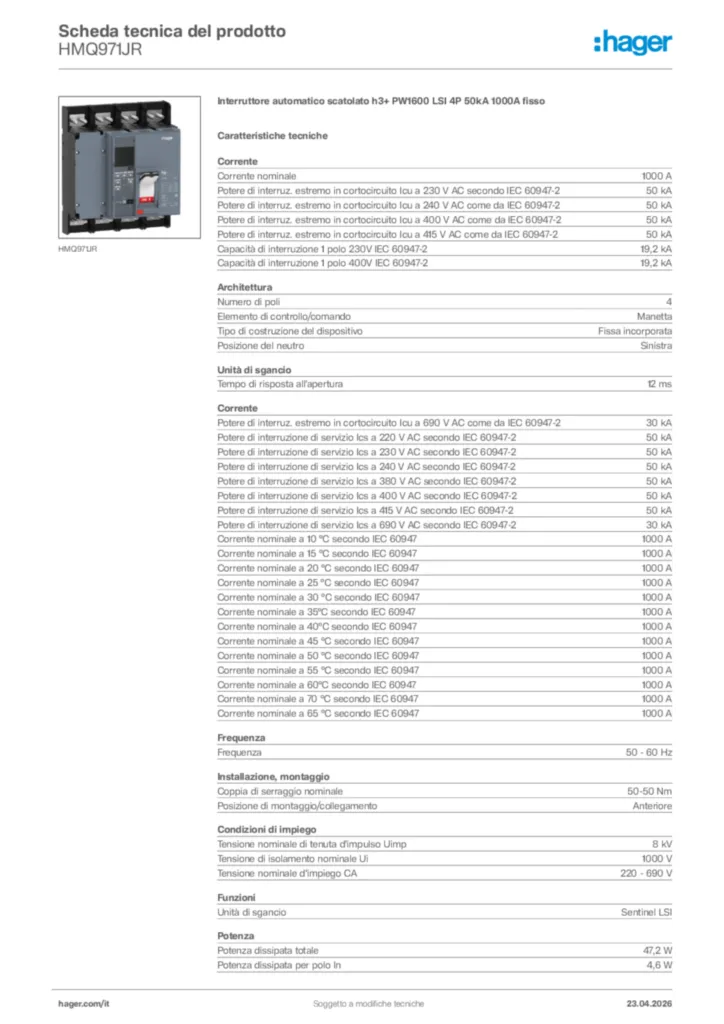

Proprietà tecniche

Corrente nominale

1000 A
Potere di interruz. estremo in cortocircuito Icu a 230 V AC secondo IEC 60947-2

50 kA
Potere di interruz. estremo in cortocircuito Icu a 240 V AC come da IEC 60947-2

50 kA
Potere di interruz. estremo in cortocircuito Icu a 400 V AC come da IEC 60947-2

50 kA
Potere di interruz. estremo in cortocircuito Icu a 415 V AC come da IEC 60947-2

50 kA
Capacità di interruzione 1 polo 230V IEC 60947-2

19,2 kA
Capacità di interruzione 1 polo 400V IEC 60947-2

19,2 kA
Potere di interruz. estremo in cortocircuito Icu a 690 V AC come da IEC 60947-2

30 kA
Potere di interruzione di servizio Ics a 220 V AC secondo IEC 60947-2

50 kA
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-2

50 kA
Potere di interruzione di servizio Ics a 240 V AC secondo IEC 60947-2

50 kA
Potere di interruzione di servizio Ics a 380 V AC secondo IEC 60947-2

50 kA
Potere di interruzione di servizio Ics a 400 V AC secondo IEC 60947-2

50 kA
Potere di interruzione di servizio Ics a 415 V AC secondo IEC 60947-2

50 kA
Potere di interruzione di servizio Ics a 690 V AC secondo IEC 60947-2

30 kA
Corrente nominale a 10 °C secondo IEC 60947

1000 A
Corrente nominale a 15 °C secondo IEC 60947

1000 A
Corrente nominale a 20 °C secondo IEC 60947

1000 A
Corrente nominale a 25 °C secondo IEC 60947

1000 A
Corrente nominale a 30 °C secondo IEC 60947

1000 A
Corrente nominale a 35°C secondo IEC 60947

1000 A
Corrente nominale a 40°C secondo IEC 60947

1000 A
Corrente nominale a 45 °C secondo IEC 60947

1000 A
Corrente nominale a 50 °C secondo IEC 60947

1000 A
Corrente nominale a 55 °C secondo IEC 60947

1000 A
Corrente nominale a 60°C secondo IEC 60947

1000 A
Corrente nominale a 70 °C secondo IEC 60947

1000 A
Corrente nominale a 65 °C secondo IEC 60947

1000 A

Numero di poli

4
Elemento di controllo/comando

Manetta
Tipo di costruzione del dispositivo

Fissa incorporata
Posizione del neutro

Sinistra

Tempo di risposta all'apertura

12 ms

Frequenza

50 - 60 Hz

Coppia di serraggio nominale

50-50 Nm
Posizione di montaggio/collegamento

Anteriore

Tensione nominale di tenuta d'impulso Uimp

8 kV
Tensione di isolamento nominale Ui

1000 V
Tensione nominale d'impiego CA

220 - 690 V

Unità di sgancio

Sentinel LSI

Potenza dissipata totale

47,2 W
Potenza dissipata per polo In

4,6 W

Durata elettrica e numero di cicli

4000
Numero di manovre

20000

Numero di contatti ausiliari, invertitori

0
Numero di contatti ausiliari NC

0
Numero di contatti ausiliari, contatti di chiusura

0

Classe di protezione dall'ingresso (IP)

IP20

Temperatura d’esercizio

-25 - 70 °C
Grado di inquinam./IEC 60664/IEC 60947-2

3

Tipo di connettore

Morsetto

Bloccabile

SÌ

Materiale del cavo

Rame, Alluminio

Altezza

330 mm
Larghezza

280 mm
Profondità

198 mm

Azionamento a motore integrato

No

Adatto per guida DIN

No
Compatibile con RDC AOB

No
Idoneo per quadro di distribuzione

SÌ

Posizione dell'alimentazione

Bidirezionale

Tipo di connessione

Raccordo a bullone

Protezione contro i sovraccarichi di lunga durata (ltd): ritardo (tr)

0,5 s, 1 s, 2 s, 4 s, 5 s, 8 s, 10 s, 15 s, 20 s, 25 s
Protezione di breve durata (std): ritardo (tsd)

50 ms, 100 ms, 200 ms, 400 ms, 600 ms
Protezione istantanea (li): coefficiente di regolazione del quadrante

1,5, 2, 3, 4, 6, 8, 10, 12, 15

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì
