Interruttore manovra sezionatore h3+ serie PW1600 in esecuzione fissa da 3 poli con terminali anteriori. L'interruttore è privo di sganciatore, corrente nominale In 1000 A, tensione nominale Ue 690 V e corrente di breve durata Icw 19,2 kA secondo CEI EN 60947-3. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto al sezionamento dell'impianto.
EAN
3250613251222
Marca
Hager
Confezione
1 pezzo
Interruttore manovra sezionatore h3+ PW1600 3P 1000A fisso HMQ970AR
Prezzo
3.483,58 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Scegli il tuo distributore
Seleziona il distributore per acquistare presso il suo store online ai prezzi a te riservati.
Completa il tuo sistema
Accessori associati
-
Funzioni di collegamento 3 accessori disponibili -
alotte coprimorsetti 1 accessori disponibili -
Accessori meccanici per componenti a bassa tensione 4 accessori disponibili -
Posizione degli ausiliari dell'interruttore 1 accessori disponibili -
Blocco contatti ausiliari 2 accessori disponibili -
Maniglia per interruttore di protezione 1 accessori disponibili
Completa il tuo sistema
-
HWY001H
Kit 3 connessioni per terminali frontali per interruttori h3+ PW1600, hw+ HW1 3P
410,97 € / pezzo* -
HWY002HKit 4 connessioni per terminali frontali per interruttori h3+ PW1600, hw+ HW1 4P
546,83 € / pezzo* -
HWY048HKit 3 terminali posteriori superiori/inferiori per hw+ HW1 3P
277,39 € / pezzo*
-
HYH021H
Coprimorsetti di potenza (1x) per interruttori h3+ PW1600 3P
136,49 € / pezzo*
-
HXH888H
Kit adattatore per serratura Ronis h3+ PW1600
134,57 € / pezzo* -
HYH040HKit 3 attacchi anteriori superiori/inferiori per interruttori h3+ PW1600 3P
369,85 € / pezzo* -
HYH500HKit 4 viti di montaggio per interruttori h3+ PW1600 (ricambio)
26,85 € / pezzo* -
HYH501HKit 12 dadi/rondelle montaggio per interruttori h3+ PW1600 3P (ricambio)
20,15 € / pezzo*
-
HXH090H
Modulo contatti uscita allarmi OAC per interruttori h3+ PW1600
636,98 € / pezzo*
-
HXH035H
Manovra rotativa per interruttore manovra sezionatore h3+ PW1600
223,21 € / pezzo*
-
HWX020HSABobina di apertura tensione 24-30V AC/DC (SH) per h3+ PW1600, hw+ HW1/2/4/6
249,78 € / pezzo* -
HWX021HSABobina di apertura tensione 48-60V AC/DC (SH) per h3+ PW1600, hw+ HW1/2/4/6
249,78 € / pezzo* -
HWX023HSABobina di apertura tensione 200-250V AC/DC (SH) per h3+ PW1600, hw+ HW1/2/4/6
249,78 € / pezzo* -
HWX022HSABobina di apertura tensione 100-130V AC/DC (SH) per h3+ PW1600, hw+ HW1/2/4/6
249,78 € / pezzo* -
HWX024HSABobina di apertura tensione 380-480V AC (SH) per h3+ PW1600, hw+ HW1/2/4/6
249,78 € / pezzo*
-
HWX033HSABobina di minima tensione 200-250V AC/DC (SH) per h3+ PW1600, hw+ HW1/2/4/6
311,11 € / pezzo* -
HWX031HSABobina di minima tensione 48-60V AC/DC (SH) per h3+ PW1600, hw+ HW1/2/4/6
311,11 € / pezzo* -
HWX030HSABobina di minima tensione 24-30V AC/DC (SH) per h3+ PW1600, hw+ HW1/2/4/6
311,11 € / pezzo* -
HWX034HSABobina di minima tensione 380-480V AC (SH) per h3+ PW1600, hw+ HW1/2/4/6
311,11 € / pezzo* -
HWX032HSABobina di minima tensione 100-130V AC/DC (SH) per h3+ PW1600, hw+ HW1/2/4/6
311,11 € / pezzo*
-
HWY033HDispositivo ritardatore bobina minima tensione 200-250V AC/DC h3+ PW1600, hw+
462,33 € / pezzo* -
HWY034HDispositivo ritardatore bobina minima tensione 380-480V AC per h3+ PW1600, hw+
582,25 € / pezzo* -
HWY031HDispositivo ritardatore bobina minima tensione 48-60V AC/DC per h3+ PW1600, hw+
462,33 € / pezzo* -
HWY030HDispositivo ritardatore bobina minima tensione 24-30V AC/DC per h3+ PW1600, hw+
462,33 € / pezzo*
Proprietà tecniche
Corrente
-
Corrente nominale1000 A
-
Corrente nominale di breve durata Icw IEC 6094719,2 kA
-
Corrente nominale a 10 °C secondo IEC 609471000 A
-
Corrente nominale a 15 °C secondo IEC 609471000 A
-
Corrente nominale a 20 °C secondo IEC 609471000 A
-
Corrente nominale a 25 °C secondo IEC 609471000 A
-
Corrente nominale a 30 °C secondo IEC 609471000 A
-
Corrente nominale a 35°C secondo IEC 609471000 A
-
Corrente nominale a 40°C secondo IEC 609471000 A
-
Corrente nominale a 45 °C secondo IEC 609471000 A
-
Corrente nominale a 50 °C secondo IEC 609471000 A
-
Corrente nominale a 55 °C secondo IEC 609471000 A
-
Corrente nominale a 60°C secondo IEC 609471000 A
-
Corrente nominale a 65 °C secondo IEC 609471000 A
-
Corrente nominale a 70 °C secondo IEC 609471000 A
Architettura
-
Numero di poli3
-
Elemento di controllo/comandoManetta
Condizioni di impiego
-
Tensione di isolamento nominale Ui1000 V
-
Tensione nominale di tenuta d'impulso Uimp8 kV
Frequenza
-
Frequenza50 - 60 Hz
Funzioni
-
Unità di sgancioInterruttore
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-

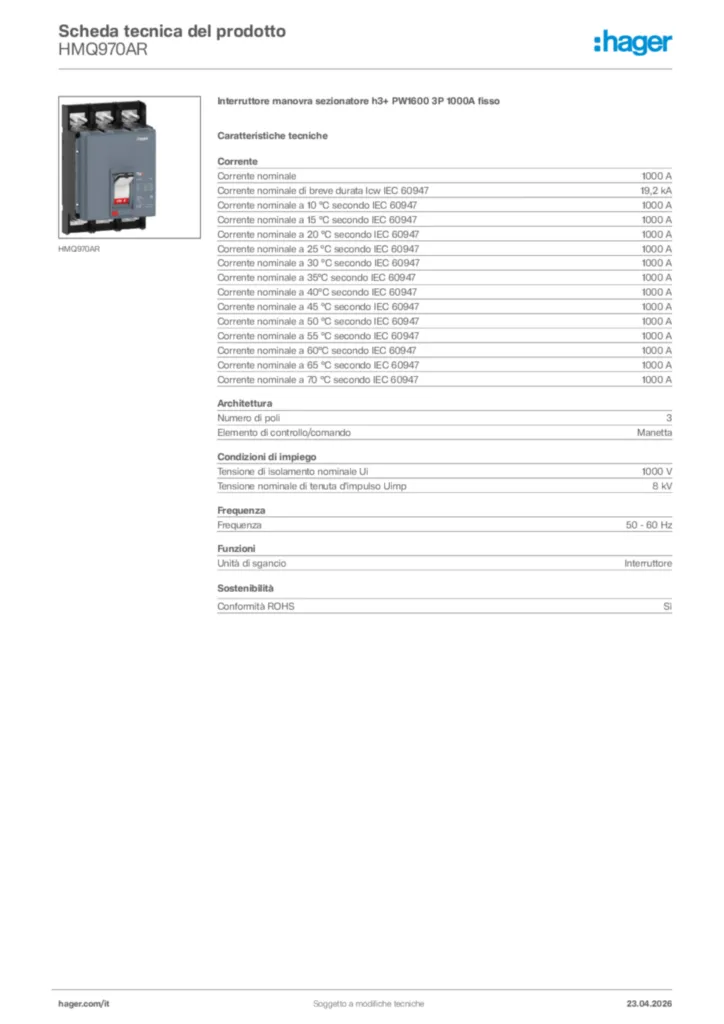

Scheda tecnica del prodotto
