    Quadro da parete vegaD da equipaggiare altezza 600 mm, grado di protezione IP41 e capacità di 72 moduli (3 file da 24 moduli DIN). È caratterizzato da una corrente nominale di impiego In 160 A, corrente di corto circuito 10 kA e una tensione di isolamento Ui 400 V. Il quadro è costruito con lamiera d'acciaio, colore RAL 9010. Doppio isolamento (Classe II) ed è conforme alle norme CEI EN 62208 e CEI EN 61439-3.
    EAN
    3250612548514
    Marca
    Hager
    Confezione
    1 pezzo
    • vegaD

    Quadro da parete da equipaggiare IP41 H600 72 moduli vegaD FD32GN

    Prezzo
    269,61 €
    / pezzo *
    269,61 €
    / pezzo *
    Aggiungi a un elenco
    Aggiungi a un elenco

    Accedi per creare un elenco di prodotti

    Devi accedere al tuo account myHager per creare elenchi di prodotti

    Creare un account Accedi

    Quadro da parete da equipaggiare IP41 H600 72 moduli vegaD

    FD32GN

    • Accessori
    • Proprietà tecniche
    • Valore ambientale
    • Documenti
    • Più prodotti
    Scarica la scheda tecnica

    Completa il tuo sistema

    Accessori associati

  • altri accessori disponibili (18)
    • Pannelli sfines­trati / Kit per MCB / MCCB 2 accessori disponibili
    • Acces­sori per montaggio 5 accessori disponibili
    • Morset­tiere di distribuzione 2 accessori disponibili
    • Piastra passacavo per quadro 2 accessori disponibili
    • Pannello di coper­tura o di riem­pimen­to/s­triscia di iden­tificazione 1 accessori disponibili
    • Piastra di separazione per quadri di distribuzione 1 accessori disponibili

    Completa il tuo sistema

    • Pannelli sfines­trati / Kit per MCB / MCCB
    • Acces­sori per montaggio
    • Morset­tiere di distribuzione
    • Piastra passacavo per quadro
    • Pannello di coper­tura o di riem­pimen­to/s­triscia di iden­tificazione
    • Piastra di separazione per quadri di distribuzione
    • Componenti per il sistema di disposizione/al­log­giamento
    • Porta vetro / cieca
    • Pacchetti di espan­sione
    • Componenti per il cablag­gio, l'in­gresso e il fissaggio dei cavi
    • FD01K1

      Kit interruttore scatolato orizzontale H150 x160/P160 H150 vegaD
      107,25 €  / pezzo*
    • FD01A1

      Kit apparecchi modulari H150 24 moduli per vegaD
      71,67 €  / pezzo*
    • UZ25V2

      Kit di 20 cinturini guidafili diametro piccolo
      69,63 €  / pezzo*
    • UZ25V1

      Kit di 20 cinturini guidafili diametro grande
      101,56 €  / pezzo*
    • UZ01V1

      Kit di 20 supporti per fissaggio cinturini guidafili
      34,19 €  / pezzo*
    • FD00F2

      Kit di staffe per fissaggio a muro per vegaD a parete
      24,80 €  / pezzo*
    • ZZ42BS

      Kit con 4 vite di fissaggio per VegaD
      3,42 €  / pezzo*
    • KJ01D

      Ripartitore modulare a barrette mobili 4x160A 12 connessioni per barra
      169,74 €  / pezzo*
    • FD01A2

      Kit morsettiera regolabile in profondità H150 20 moduli vegaD
      74,00 €  / pezzo*
    • FD00P4

      Kit di entrata cavi quadrata laterale per vegaD a parete
      19,69 €  / pezzo*
    • FD00P1

      Piastra di ricambio entrata cavi in plastica alto/basso vegaD
      14,12 €  / pezzo*
    • FD00A1

      Kit di 10 portaetichette da 24 moduli vegaD
      18,59 €  / pezzo*
    • FD00A3

      Segregazione orizzontale vegaD da parete
      35,66 €  / pezzo*
    • FD00F1

      Kit di accoppiamento orizzontale/verticale per vegaD a parete
      26,82 €  / pezzo*
    • FD32TN

      Porta in vetro per quadro H600 72 moduli vegaD
      185,64 €  / pezzo*
    • FD32PN

      Porta cieca per quadro H600 72 moduli vegaD
      107,42 €  / pezzo*
    • FD00T1

      Kit di 4 canaline orizzontali 24 moduli H80 L30 vegaD
      37,14 €  / pezzo*
    • FD00F3

      Staffa in metallo per ammaraggio cavi di impianto 24 moduli vegaD
      17,23 €  / pezzo*

    Proprietà tecniche

    Serie
    • Altezza
      600 mm
    • Larghezza
      550 mm
    • Profon­dità
      193 mm
    • Spes­sore dei fianchi
      1 mm
    Protezione
    • Classe di protezione dall'in­gresso (IP)
      IP30
    • Classe protezione
      Isolamento classe II
    • Tipo di bloc­caggio
      Senza serra­tura
    • Resis­tenza agli urti IK
      IK07
    Equipag­giamento
    • Numero di aper­ture della flangia
      2
    • Numero di file
      3
    Instal­lazione, montaggio
    • Montaggio su
      Montaggio a parete
    • Adatto per l'uso esterno
      No
    Materiali
    • Colore
      Bianco puro
    • Codice RAL
      9010
    • Trat­tamento
      Verniciato a polvere
    • Materiale
      Metallo, Plas­tica
    Porta / coper­chio
    • Numero di porte del quadro elet­trico
      0
    • Porta/fron­tale tras­parente
      No
    Corrente
    • Corrente nominale
      160 A

    Valore ambientale

    Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

    Conformità ROHS Sì

    Certificazioni e documenti

    Hager REACH declaration FD32GN
    PDF
    Hager RoHS report FD32GN
    PDF

    Documenti

    • Immagine prodotto

      Immagine FD32GN | Hager Italia

      Immagine del prodotto FD32GN

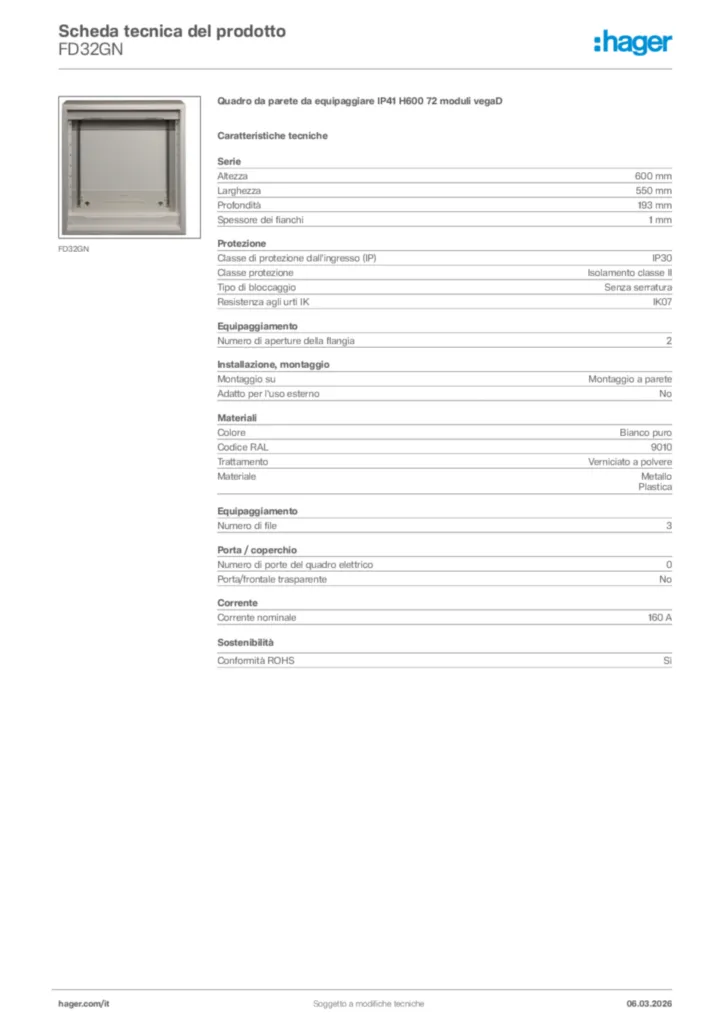

    • Product datasheet
