VTR 04 OBLO' Quadro con oblò in vetroresina IP66 72 moduli GRIGIO B04624
EAN
8015892533811
Marca
Bocchiotti
Confezione
1 pezzo
447,82 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
Pannelli sfinestrati / Kit per MCB / MCCB 1 accessori disponibili -
Pannelli ciechi 2 accessori disponibili -
Porta vetro / cieca 3 accessori disponibili -
Montanti 1 accessori disponibili -
Sistemi di chiusura 1 accessori disponibili -
altri accessori disponibili 11 altri accessori disponibili
Completa il tuo sistema
-
B04646
PC VTR 18 Pannello cieco per quadri Pedro GRIGIO
33,71 € / pezzo* -
B04697PC VTR 18 DOPPIO Pannello cieco doppio per quadri Pedro GRIGIO
62,89 € / pezzo*
-
B04589
PORTA CIECA VTR 04 Portella cieca - ricambio per quadri Pedro GRIGIO
204,56 € / pezzo* -
B04596PORTA CIECA VTR 04 Portella con oblò - ricambio per quadri Pedro GRIGIO
301,02 € / pezzo* -
B04633CP 04 Controporta per quadri Pedro GRIGIO
112,63 € / pezzo*
-
B04681
SR VTR Serratura con chiave metallica per quadri Pedro
36,16 € / pezzo*
-
B04583FIAP 3-4 Kit di fissaggio a palo in ACCIAIO ZINCATO A CALDO per quadri Pedro
222,89 € / pezzo* -
B04669KIT STAFFE CAN Kit staffe canali per cablaggio per quadri Pedro
38,57 € / pezzo* -
B04680ST VTR Staffa doppio isolamento Acciaio Zincocromato per quadri Pedro
5,16 € / pezzo* -
B04688ST VTR INOX Staffa doppio isolamento Acciaio INOX AISI 304 per quadri Pedro
10,93 € / pezzo*
-
B05180COPRIMOD 6M GRI Coprimoduli per Centralini Pablo GRIGIO
1,17 € / pezzo*
-
B02827SUPP. GUIDA DIN 1 MOD Supporti per guida DIN Pepita GRIGIO
2,15 € / pezzo* -
B02828SUPP. GUIDA DIN 2 MOD Supporti per guida DIN Pepita GRIGIO
2,73 € / pezzo*
-
B04661GUIDA 18 Guida DIN 18 moduli in ACCIAIO per quadri Pedro
17,33 € / pezzo*
Proprietà tecniche
Installazione, montaggio
-
Adatto per l'uso esternoSÌ
-
Montaggio suMontaggio a parete
Equipaggiamento
-
Numero di guide DIN4
-
Numero di file4
-
Con serraturaSÌ
-
Con morsettiera di neutroNo
-
Con morsettiera di terraNo
-
Con piastra di montaggioNo
Numero di moduli
-
Numero di moduli72
Serie
-
Altezza653,60 mm
-
Larghezza433,50 mm
-
Profondità210 mm
-
Numero di unità in larghezza18
Porta / coperchio
-
Numero di porte del quadro elettrico1
-
Numero di serrature2
-
Porta/frontale trasparenteSÌ
Materiali
-
MaterialePoliestere rinforzato con fibra di vetro
-
Codice RAL7035
-
ColoreGrigio
-
Resistente agli ultraviolettiSÌ
Protezione
-
Classe protezioneIsolamento classe II
-
Resistenza agli urti IKIK10
-
Grado di protezione IPIP66
-
Tipo di bloccaggio3 lati 7 mm, Serratura a chiave
-
Grado di resistenza al filo incandescente GWT960 °C
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-
Manuale di istruzioni
Istruzioni_di_montaggio_Bocchiotti_VTR_NEW
Manuale di istruzioni International 2013-04-19
PDF2,54 MB -
Oggetti BIM Revit
Oggetti BIM Revit en-GB 2020-01-01
RFA1,29 MB
Oggetti BIM Revit en-GB 2020-01-01
RFA1,29 MB
Oggetti BIM Revit it-IT 2024-01-18
RFA1,31 MB
Oggetti BIM Revit it-IT 2024-01-18
RFA1,29 MB -

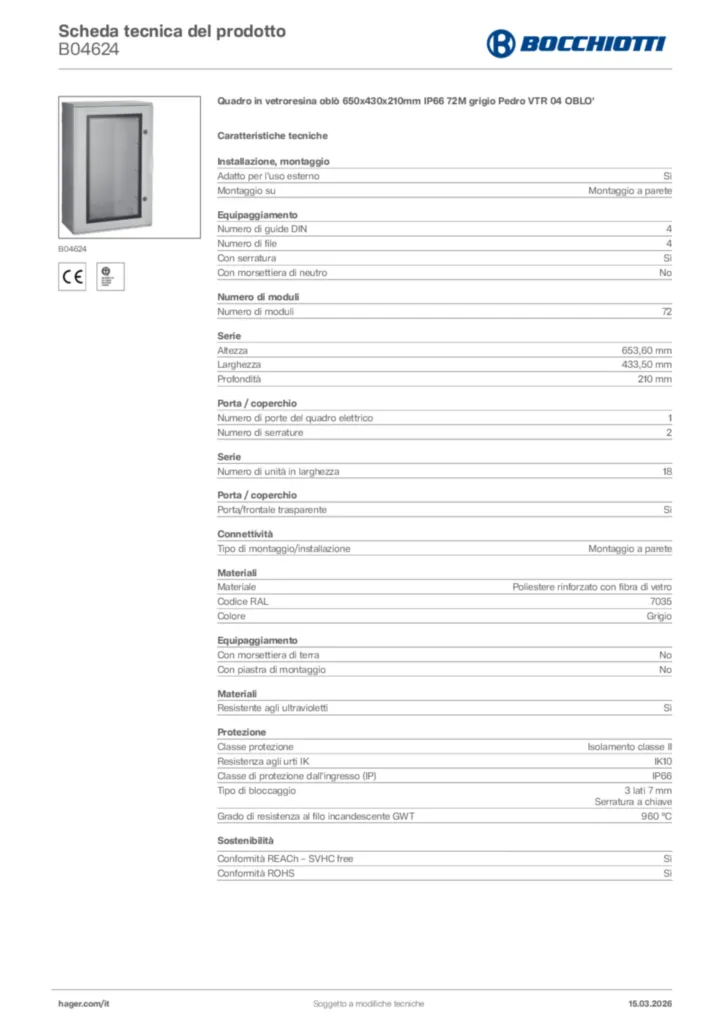

Scheda tecnica di prodotto
