Quadro in vetroresina cieco 650x540x260mm IP66 96M grigio Pedro VTR 05 CIECO B04605
Quadro in vetroresina con porta cieca, misura 05, progettato per installazione a parete o su palo. Dimensioni: 650x540x260 mm, configurabile con piastra di fondo o fino a 96 moduli (24x4). Offre un'elevata protezione con grado IP66, resistenza agli impatti IK10 e ai raggi UV, permettendo applicazioni anche in ambienti gravosi. Dissipazione termica: fino a 132 W in base alla configurazione. Corrente nominale In 125 A, Icc max 10 kA. Dotato di 2 serrature.
EAN
8015892533750
Marca
Bocchiotti
Confezione
1 pezzo
Prezzo
487,98 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
Pannelli sfinestrati / Kit per MCB / MCCB 1 accessori disponibili -
Pannelli ciechi 2 accessori disponibili -
Porta vetro / cieca 3 accessori disponibili -
Montanti 1 accessori disponibili -
Sistemi di chiusura 2 accessori disponibili -
altri accessori disponibili 12 altri accessori disponibili
Completa il tuo sistema
-
B04647
PC VTR 24 Pannello cieco per quadri Pedro GRIGIO
38,89 € / pezzo* -
B04698PC VTR 24 DOPPIO Pannello cieco doppio per quadri Pedro GRIGIO
71,62 € / pezzo*
-
B04590
PORTA CIECA VTR 05 Portella cieca - ricambio per quadri Pedro GRIGIO
244,56 € / pezzo* -
B04597PORTA CIECA VTR 05 Portella con oblò - ricambio per quadri Pedro GRIGIO
388,68 € / pezzo* -
B04634CP 05 Controporta per quadri Pedro GRIGIO
140,61 € / pezzo*
-
B04584FIAP 5 Kit di fissaggio a palo in ACCIAIO ZINCATO A CALDO per quadri Pedro
282,30 € / pezzo* -
B04669KIT STAFFE CAN Kit staffe canali per cablaggio per quadri Pedro
39,21 € / pezzo* -
B04680ST VTR Staffa doppio isolamento Acciaio Zincocromato per quadri Pedro
5,25 € / pezzo* -
B04688ST VTR INOX Staffa doppio isolamento Acciaio INOX AISI 304 per quadri Pedro
11,12 € / pezzo*
-
B05180COPRIMOD 6M GRI Coprimoduli per Centralini Pablo GRIGIO
1,19 € / pezzo*
-
B02827SUPP. GUIDA DIN 1 MOD Supporti per guida DIN Pepita GRIGIO
2,15 € / pezzo* -
B02828SUPP. GUIDA DIN 2 MOD Supporti per guida DIN Pepita GRIGIO
2,73 € / pezzo*
-
B04662GUIDA 24 Guida DIN 24 moduli in ACCIAIO per quadri Pedro
21,17 € / pezzo*
-
B04665CH TRI VTR Chiave triangolare per quadri Pedro
4,17 € / pezzo*
-
B04674PF VTR 05 Piastra di fondo in ACCIAIO per quadri Pedro dimensione 5
82,72 € / pezzo* -
B04682SCOR PF Scorrevole piastra di fondo per quadri Pedro
6,66 € / pezzo* -
B04694PF VTR 05 ISOL Piastra di fondo isolante per quadri Pedro dimensione 5
115,78 € / pezzo*
Proprietà tecniche
Installazione, montaggio
-
Montaggio suMontaggio a parete
Equipaggiamento
-
Numero di file4
-
Con serraturaSÌ
-
Con morsettiera di neutroNo
-
Con morsettiera di terraNo
-
Con piastra di montaggioNo
Numero di moduli
-
Numero di moduli96
Serie
-
Altezza654,60 mm
-
Larghezza542,40 mm
-
Profondità264,50 mm
-
Larghezza di montaggio543 mm
-
Numero di unità in larghezza24
Porta / coperchio
-
Numero di porte del quadro elettrico1
-
Porta/frontale trasparenteNo
Connettività
-
Tipo di montaggio/installazioneMontaggio a parete
Materiali
-
MaterialePlastica
-
Codice RAL7035
-
ColoreGrigio
-
Resistente agli ultraviolettiSÌ
Protezione
-
Classe di protezione dall'ingresso (IP)IP66
-
Tipo di bloccaggioSerratura a chiave, Con serratura
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-
Manuale di istruzioni
Istruzioni_di_montaggio_Bocchiotti_VTR_NEW
Manuale di istruzioni International 2013-04-19
PDF2,54 MB -
Informazioni sui prodotti
Informazioni sui prodotti it-IT 2024-10-14
PDF178,47 kB -
Oggetti BIM Revit
Range : Pedro VTR IP66. Quadri in vetroresina configurati con guide DIN. Italiano - Hosted family - REVIT Family 2020 - V2022
Oggetti BIM Revit it-IT 2024-01-18
RFA1,31 MB
Range : Pedro VTR IP66. Quadri in vetroresina configurati con guide DIN. Italiano - Non hosted family - REVIT Family 2020 - V2022
Oggetti BIM Revit it-IT 2024-01-18
RFA1,29 MB
Range Pedro enclosures for IT (Lang. : en) IP66 with installation System hosted-V2021
Oggetti BIM Revit en-GB 2020-01-01
RFA1,29 MB
Range Pedro enclosures for IT (Lang. : en) IP66 with installation System no hosted-V2021
Oggetti BIM Revit en-GB 2020-01-01
RFA1,29 MB -

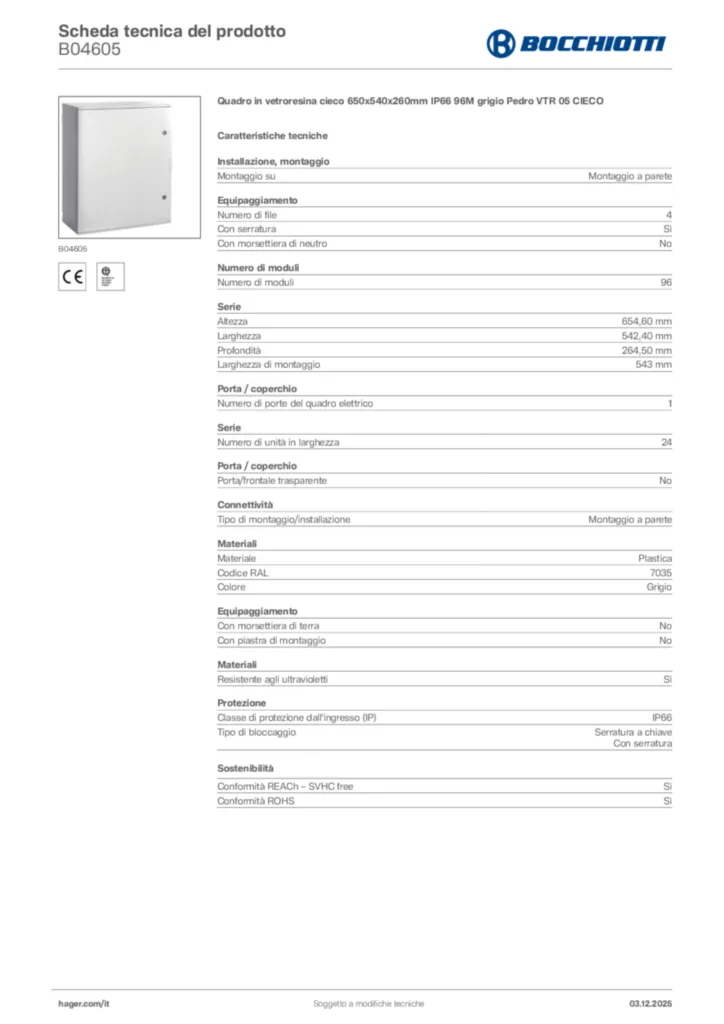

Scheda tecnica di prodotto
Scheda_Tecnica_Materiale_Bocchiotti_PEDRO_IP66_EN
Scheda tecnica di prodotto en-GB 2015-06-16
PDF343,15 kB
Scheda_Tecnica_Materiale_Bocchiotti_PEDRO_IP66_IT
Scheda tecnica di prodotto it-IT 2015-06-16
PDF355,68 kB -
Certificato di prodotto
Certificato di prodotto International 2015-11-25
PDF644,79 kB
Certificazioni_IMQ_CA02.04676_Pedro_IP65_EN_62208
Certificato di prodotto International 2014-10-17
PDF2,11 MB
Certificazioni_IMQ_CA02.04677_Pedro_IP66_EN_62208
Certificato di prodotto International 2014-10-20
PDF2,96 MB
Certificazioni_UL_ELE031114CS_-_Pedro_IP66
Certificato di prodotto International 2024-03-19
PDF223,98 kB -
Dichiarazione di conformità
Declaration
Dichiarazione di conformità International 2022-09-30
PDF103,55 kB
Dichiarazione di conformità International 2022-09-30
PDF99,50 kB
Più documentazione
Scopri di più su questa gamma di prodotti
-
5
-
1
B04601VTR 01 CIECO Quadro cieco in vetroresina IP66 GRIGIOPrezzo177,88 €/ pezzo * -
2
B04602VTR 02 CIECO Quadro cieco in vetroresina IP66 36 moduli GRIGIOPrezzo220,01 €/ pezzo * -
3
B04603VTR 03 CIECO Quadro cieco in vetroresina IP66 54 moduli GRIGIOPrezzo326,49 €/ pezzo * -
4
B04604VTR 04 CIECO Quadro cieco in vetroresina IP66 72 moduli GRIGIOPrezzo414,25 €/ pezzo * -
5
B04606VTR 06 CIECO Quadro cieco in vetroresina IP66 140 moduli GRIGIOPrezzo768,81 €/ pezzo *
