AFDD arc fault detection device 6000A 1P+N curva C 20A 2M ARC970D

Interruttore magnetotermico con rilevazione di guasto arco AFDD con potere d'interruzione pari a 6000 A secondo CEI EN 62606, tensione nominale (Un) 230 V a 50-60 Hz. Il dispositivo è dotato di 1 polo protetto + neutro, curva di intervento C corrente nominale (In) pari a 20 A e presenta un ingombro di 2 moduli DIN.

EAN

3250611013228

Marca

Hager

Confezione

1 pezzo

Prezzo

259,90 €

/ pezzo *

Accessori
Proprietà tecniche
Documenti
Più prodotti

Scarica la scheda tecnica

Completa il tuo sistema

Barra di fase 1 accessori disponibili
Accessori meccanici per componenti a bassa tensione 1 accessori disponibili
Bobina di minima tensione 2 accessori disponibili
Sganciatore di tensione 2 accessori disponibili
Rilascio per sottotensione e sovratensione 1 accessori disponibili
Blocco contatti ausiliari 2 accessori disponibili

Proprietà tecniche

Corrente nominale

20 A
Corrente nominale a -25 °C

22,69 A
Corrente nominale a -20°C

22,46 A
Corrente nominale a -15 °C

22,23 A
Corrente nominale a -10 °C

21,99 A
Corrente nominale a -5 °C

21,75 A
Corrente nominale a 0°C

21,51 A
Corrente nominale a 5 °C

21,27 A
Corrente nominale a 10 °C

21,02 A
Corrente nominale a 15 °C

20,77 A
Corrente nominale a 20°C

20,52 A
Corrente nominale a 25 °C

20,26 A
Corrente nominale a 30 °C

20 A
Corrente nominale a 35 °C

19,80 A
Corrente nominale a 40°C

19,60 A
Corrente nominale a 45°C

19,39 A
Corrente nominale a 50°C

19,18 A
Corrente nominale a 55 °C

18,98 A
Corrente nominale a 60 °C

18,76 A
Potere di interruzione nominale Icn a 230 V AC secondo IEC 60898-1

6 kA

Curva

C
Numero di poli

1P+N

Coppia di serraggio nominale terminale superiore

2,1 - 2,1 Nm
Coppia di serraggio nominale terminale inferiore

2,1 - 2,1 Nm
Coppia di serraggio nominale

2,1 - 2,1 Nm
Tipo di collegamento inferiore per dispositivi modulari

Biconnect, Quickbusbar
Tipo di collegamento superiore per dispositivi modulari

QuickConnect

Potere di interruzione nominale in cortocircuito secondo IEC 60898-1

6 kA

Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

4000 V
Tensione nominale d'impiego CA

230 - 230 V

Potenza dissipata totale

5,20 W

Classe di limitazione di energia I²t

3
Temperatura d’esercizio

-25 - 60 °C
Temperatura di magazzino/trasporto

-40 - 70 °C

Numero di manovre

4000
Durata elettrica e numero di cicli

2000

Numero di moduli

2

Altezza

85 mm
Larghezza

35,50 mm
Profondità

70 mm

Documenti

Immagine prodotto

Immagine del prodotto ARC970D
Product datasheet

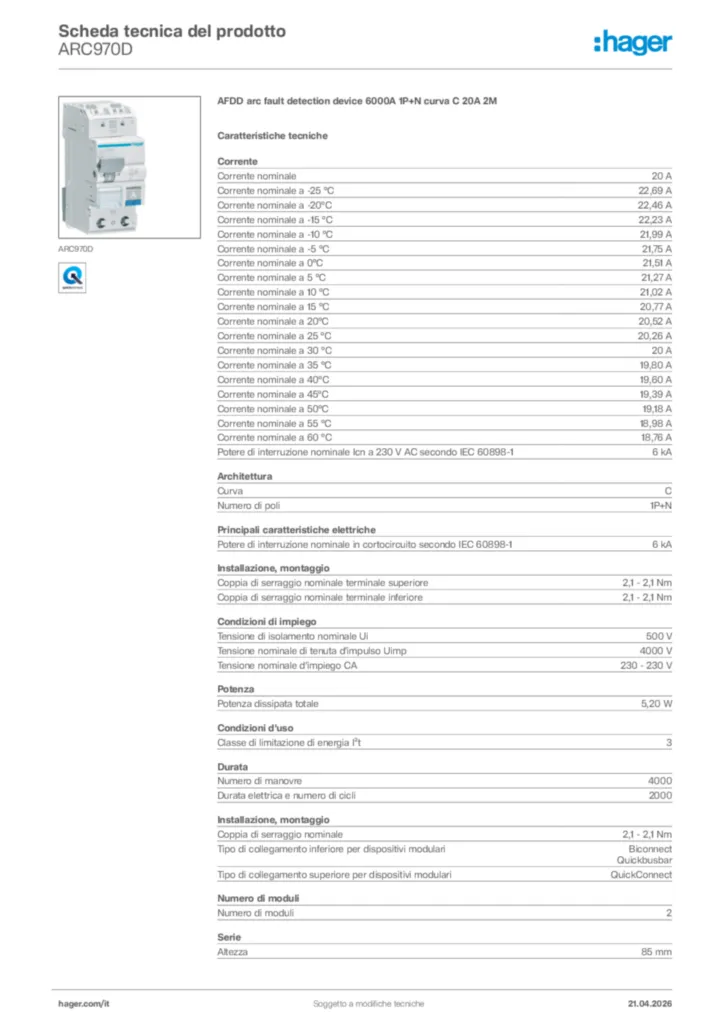

Hager Scheda tecnica del prodotto ARC970D
