DISPOSITIVO RILEVAZIONE GUASTO D'ARCO AFDD 1P+N 16A 6KA C 2M ARC966D
EAN
3250611013211
Marca
Hager
Confezione
1 pezzo
Prezzo
247,85 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
Accessori meccanici per componenti a bassa tensione 1 accessori disponibili -
Blocco contatti ausiliari 2 accessori disponibili -
Sganciatore di tensione 2 accessori disponibili -
Bobina di minima tensione 2 accessori disponibili -
Rilascio per sottotensione e sovratensione 1 accessori disponibili -
altri accessori disponibili 3 altri accessori disponibili
Completa il tuo sistema
-
LZ060
Intercalare Di Dissipazione 0.5 M. Din
6,32 € / pezzo*
-
MZ201
Contatti Ausiliari 1 Na + 1 Nc 6 A 230 V Ac 0.5 M. Din
30,66 € / pezzo* -
MZ202Contatti Ausiliari Di Segnalazione Guasto 6 A 230 V Ac 0.5 M. Din
44,12 € / pezzo*
-
MZ203
Bobina A Lancio Di Corrente 230 - 415 V Ac 1 M. Din
45,96 € / pezzo* -
MZ204Bobina A Lancio Di Corrente 24 - 48 V Ac 1 M. Din
45,96 € / pezzo*
-
MZ205
Bobina Di Minima Tensione 48 V Dc 1 M. Din
70,76 € / pezzo* -
MZ206Bobina Di Minima Tensione 230 V Ac 1 M. Din
70,76 € / pezzo*
-
MZ212
Bobina Di Massima Tensione 230 V Ac 1 M. Din
108,26 € / pezzo*
-
KZN02310 CHIUS. LATERALI X KDN263B - KDN363B
1,03 € / pezzo* -
KZN02410 CHIUS. LATERALI X KDN463B
1,08 € / pezzo*

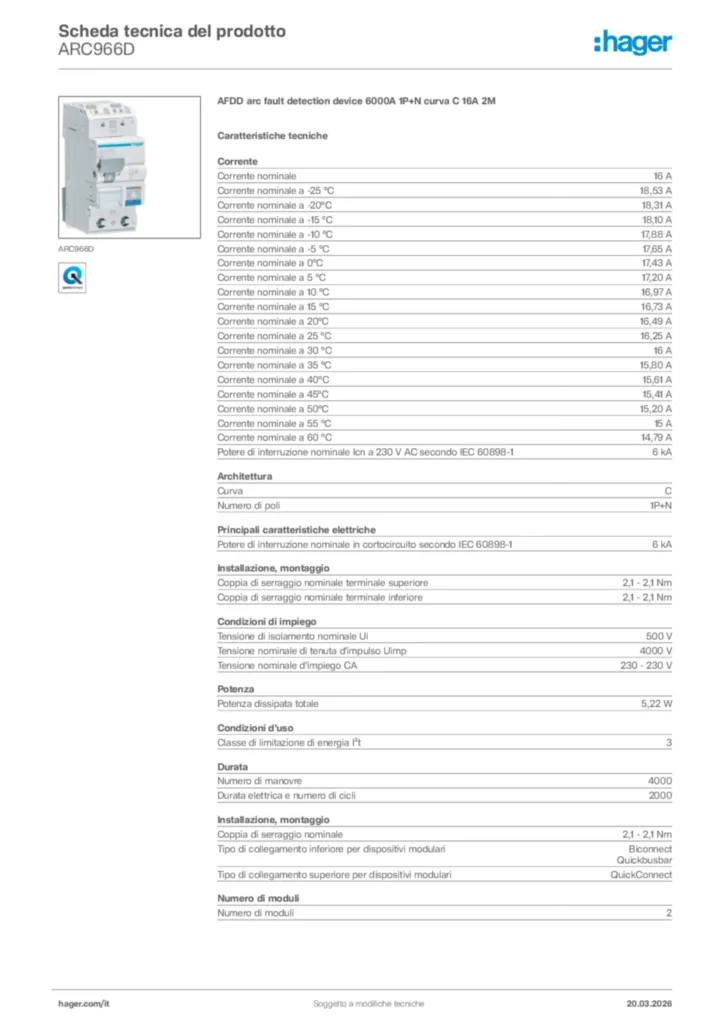

Proprietà tecniche
Corrente
-
Corrente nominale16 A
-
Corrente nominale a -25°C18,53 A
-
Corrente nominale a -20°C18,31 A
-
Corrente nominale a -15°C18,10 A
-
Corrente nominale a -10°C17,88 A
-
Corrente nominale a -5°C17,65 A
-
Corrente nominale a 0°C17,43 A
-
Corrente nominale a 5°C17,20 A
-
Corrente nominale a 10°C16,97 A
-
Corrente nominale a 15°C16,73 A
-
Corrente nominale a 20°C16,49 A
-
Corrente nominale a 25°C16,25 A
-
Corrente nominale a 30°C16 A
-
Corrente nominale a 35°C15,80 A
-
Corrente nominale a 40°C15,61 A
-
Corrente nominale a 45°C15,41 A
-
Corrente nominale a 50°C15,20 A
-
Corrente nominale a 55°C15 A
-
Corrente nominale a 60 °C14,79 A
Architettura
-
CurvaC
-
Numero di poli1P+N
Principali caratteristiche elettriche
-
Potere di interruzione nominale in cortocircuito secondo IEC 60898-16 kA
Condizioni di impiego
-
Tensione di isolamento nominale Ui500 V
-
Tensione nominale di tenuta d'impulso Uimp4000 V
Potenza
-
Potenza dissipata totale5,22 W
Condizioni d'uso
-
Classe di limitazione di energia I²t3
-
Temperatura d’esercizio-25 - 60 °C
-
Temperatura di magazzino/trasporto-40 - 70 °C
Durata
-
Numero di manovre4000
-
Durata elettrica e numero di cicli2000
Installazione, montaggio
-
Tipo di collegamento inferiore per dispositivi modulariBiconnect, Quickbusbar
-
Tipo di collegamento superiore per dispositivi modulariQuickConnect
Numero di moduli
-
Numero di moduli2
Serie
-
Altezza85 mm
-
Larghezza35,50 mm
-
Profondità70 mm
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-
Manuale di installazione
Manuale di installazione en-GB, fi-FI, de-DE, nl-NL 2023-05-30
PDF775,85 kB
Manuale di installazione en-GB, fi-FI, de-DE 2019-05-02
PDF830,83 kB -
Appendice tecnica (singolo prodotto)
Appendice tecnica (singolo prodotto) de-DE 2021-10-20
PDF847,80 kB -
Dichiarazione di conformità
Declaration
Dichiarazione di conformità International 2020-02-25
PDF150,74 kB
