    Interruttore magnetotermico con rilevazione di guasto arco AFDD con potere d'interruzione pari a 6000 A secondo CEI EN 62606, tensione nominale (Un) 230 V a 50-60 Hz. Il dispositivo è dotato di 1 polo protetto + neutro, curva di intervento C corrente nominale (In) pari a 10 A e presenta un ingombro di 2 moduli DIN.
    EAN
    3250611013198
    Hager
    Confezione
    1 pezzo

    AFDD arc fault detection device 6000A 1P+N curva C 10A 2M ARC960D

    Prodotto fuori produzione: contattare il proprio grossista di materiale elettrico per la disponibilità

    Prodotti successivi:

    ARC560D

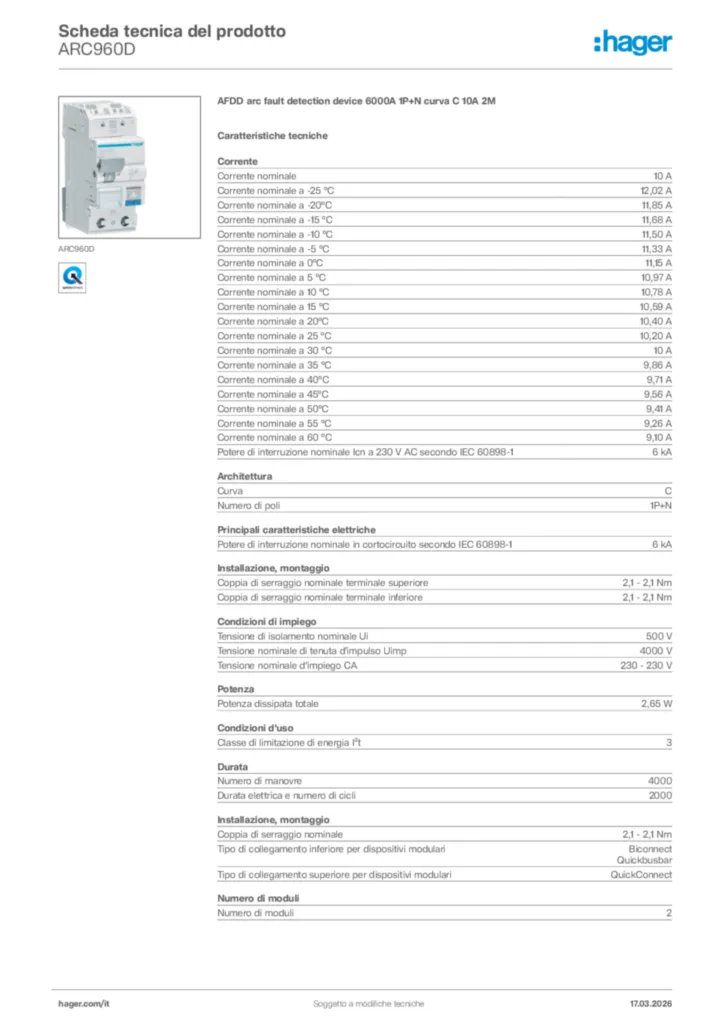

    Scarica la scheda tecnica

    Completa il tuo sistema

    Accessori associati

  • altri accessori disponibili (10)
    • Barra di fase 1 accessori disponibili
    • Acces­sori meccanici per componenti a bassa tensione 1 accessori disponibili
    • Bobina di minima tensione 1 accessori disponibili
    • Sgan­cia­tore di tensione 2 accessori disponibili
    • Rilascio per sottoten­sione e sovra­ten­sione 1 accessori disponibili
    • Blocco contatti ausiliari 2 accessori disponibili

    Proprietà tecniche

    Corrente
    • Corrente nominale
      10 A
    • Corrente nominale a -25 °C
      12,02 A
    • Corrente nominale a -20°C
      11,85 A
    • Corrente nominale a -15 °C
      11,68 A
    • Corrente nominale a -10 °C
      11,50 A
    • Corrente nominale a -5 °C
      11,33 A
    • Corrente nominale a 0°C
      11,15 A
    • Corrente nominale a 5 °C
      10,97 A
    • Corrente nominale a 10 °C
      10,78 A
    • Corrente nominale a 15 °C
      10,59 A
    • Corrente nominale a 20°C
      10,40 A
    • Corrente nominale a 25 °C
      10,20 A
    • Corrente nominale a 30 °C
      10 A
    • Corrente nominale a 35 °C
      9,86 A
    • Corrente nominale a 40°C
      9,71 A
    • Corrente nominale a 45°C
      9,56 A
    • Corrente nominale a 50°C
      9,41 A
    • Corrente nominale a 55 °C
      9,26 A
    • Corrente nominale a 60 °C
      9,10 A
    • Potere di inter­ruzione nominale Icn a 230 V AC secondo IEC 60898-1
      6 kA
    Architet­tura
    • Curva
      C
    • Numero di poli
      1P+N
    Prin­cipali carat­teris­tiche elet­triche
    • Potere di inter­ruzione nominale in cortocir­cuito secondo IEC 60898-1
      6 kA
    Instal­lazione, montaggio
    • Coppia di serraggio nominale terminale superiore
      2,1 - 2,1 Nm
    • Coppia di serraggio nominale terminale inferiore
      2,1 - 2,1 Nm
    • Coppia di serraggio nominale
      2,1 - 2,1 Nm
    • Tipo di collegamento inferiore per dispositivi modulari
      Bicon­nect, Quic­kbusbar
    • Tipo di collegamento superiore per dispositivi modulari
      Quic­kCon­nect
    Condizioni di impiego
    • Tensione di isolamento nominale Ui
      500 V
    • Tensione nominale di tenuta d'im­pulso Uimp
      4000 V
    • Tensione nominale d'im­piego CA
      230 - 230 V
    Potenza
    • Potenza dissipata totale
      2,65 W
    Condizioni d'uso
    • Classe di limitazione di energia I²t
      3
    • Tempera­tura d’eser­cizio
      -25 - 60 °C
    • Tempera­tura di magaz­zino/tras­porto
      -40 - 70 °C
    Durata
    • Numero di manovre
      4000
    • Durata elet­trica e numero di cicli
      2000
    Numero di moduli
    • Numero di moduli
      2
    Serie
    • Altezza
      85 mm
    • Larghezza
      35,50 mm
    • Profon­dità
      70 mm
