Interruttore magnetotermico con rilevazione di guasto arco AFDD con potere d'interruzione pari a 6000 A secondo CEI EN 62606, tensione nominale (Un) 230 V a 50-60 Hz. Il dispositivo è dotato di 1 polo protetto + neutro, curva di intervento B corrente nominale (In) pari a 16 A e presenta un ingombro di 2 moduli DIN.

EAN

3250611012665

Marca

Hager

Confezione

1 pezzo

AFDD arc fault detection device 6000A 1P+N curva B 16A 2M ARC916D

Name: ARC916D
Brand: Hager
SKU: ARC916D3

Prodotto fuori produzione: contattare il proprio grossista di materiale elettrico per la disponibilità

Prodotti successivi:

ARC516D

Accessori
Proprietà tecniche
Valore ambientale
Documenti

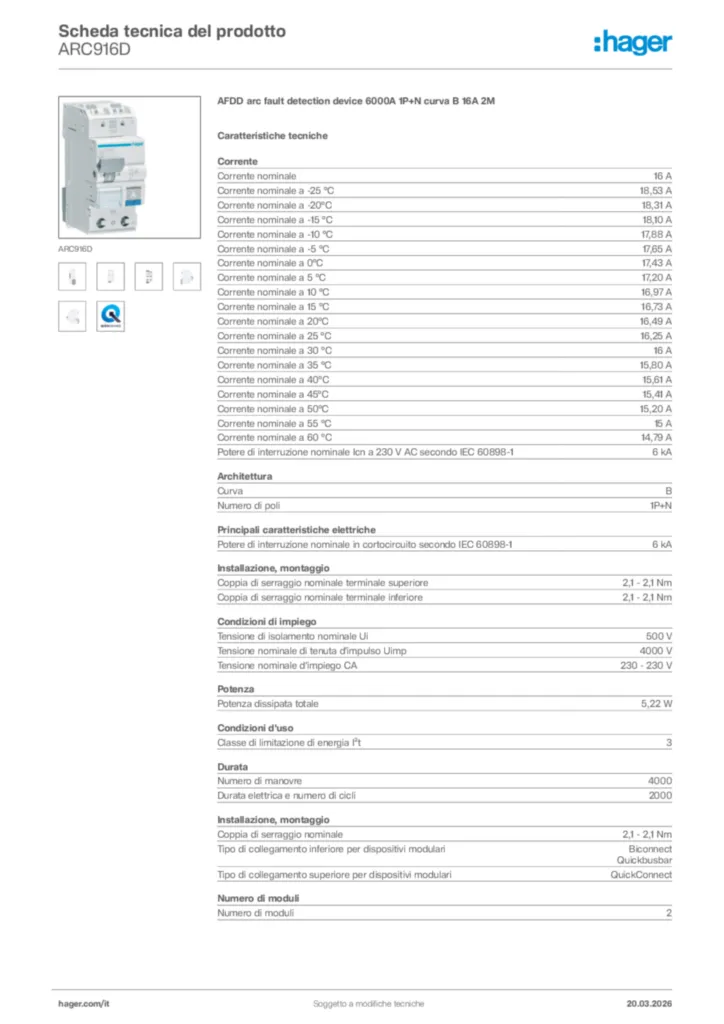

Scarica la scheda tecnica

Completa il tuo sistema

Barra di fase 1 accessori disponibili
Accessori meccanici per componenti a bassa tensione 1 accessori disponibili
Bobina di minima tensione 1 accessori disponibili
Sganciatore di tensione 2 accessori disponibili
Rilascio per sottotensione e sovratensione 1 accessori disponibili
Blocco contatti ausiliari 2 accessori disponibili

Proprietà tecniche

Corrente nominale IN

16 A
Corrente nominale a -25°C

18,59 A
Corrente nominale a -20°C

18,35 A
Corrente nominale a -15°C

18,12 A
Corrente nominale a -10°C

17,88 A
Corrente nominale a -5°C

17,65 A
Corrente nominale a 0°C

17,41 A
Corrente nominale a 5°C

17,18 A
Corrente nominale a 10°C

16,94 A
Corrente nominale a 15°C

16,71 A
Corrente nominale a 20°C

16,47 A
Corrente nominale a 25°C

16,24 A
Corrente nominale a 30°C

16 A
Corrente nominale a 35°C

15,8 A
Corrente nominale a 40°C

15,6 A
Corrente nominale a 45°C

15,4 A
Corrente nominale a 50°C

15,2 A
Corrente nominale a 55°C

15 A
Corrente nominale a 60°C

14,8 A
Potere di interruzione nominale Icn a 230 V AC secondo IEC 60898-1

6 kA

Curva

B
Numero di poli

2
Numero di poli

1P+N

Potere di interruzione nominale in cortocircuito secondo IEC 60898-1

6 kA

Coppia di serraggio nominale terminale superiore

2,1 - 2,1 Nm
Coppia di serraggio nominale terminale inferiore

2,1 - 2,1 Nm
Coppia di serraggio nominale

2,1 - 2,1 Nm
Tipo di collegamento inferiore per dispositivi modulari

Biconnect, Quickbusbar
Tipo di collegamento superiore per dispositivi modulari

QuickConnect

Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

4000 V
Tensione nominale d'impiego CA

230 - 230 V

Perdita di potenza a IN

5,22 W

Classe di limitazione di energia I²t

3
Temperatura d’esercizio

-25 - 70 °C
Temperatura di magazzino/trasporto

-40 - 70 °C

Numero di manovre

4000
Durata elettrica e numero di cicli

2000

Numero di moduli

2

Altezza

85 mm
Larghezza

35,50 mm
Profondità

70 mm

Morsetti in uscita con viti per conduttori flessibili

1 - 16 mm²
Sezione del morsetto di uscita con viti, per conduttori rigidi

1,5 - 25,0 mm²
Sezione di morsetti in ingresso con viti per conduttori flessibili

1,5 - 4,0 mm²
Sezione morsetti con viti, per conduttori rigidi

1,5 - 4,0 mm²

Frequenza

50 - 50 Hz

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì
