DISPOSITIVO RILEVAZIONE GUASTO D'ARCO 1P+N 20A 10KA C 2M ARC570D

Name: ARC570D
Brand: Hager
SKU: ARC570D
Price: 251.57 EUR

EAN

3250611019961

Marca

Hager

Confezione

1 pezzo

Prezzo

251,57 €

/ pezzo *

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

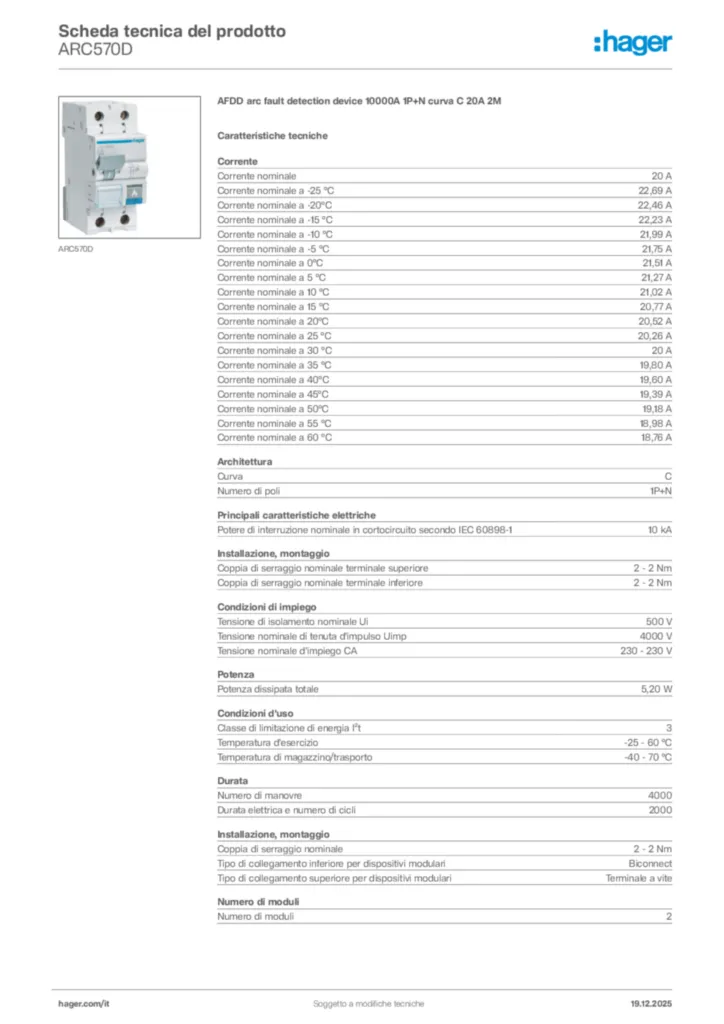

Scarica la scheda tecnica

Completa il tuo sistema

Accessori associati

Accessori meccanici per componenti a bassa tensione 1 accessori disponibili
Blocco contatti ausiliari 2 accessori disponibili
Sganciatore di tensione 2 accessori disponibili
Bobina di minima tensione 2 accessori disponibili
Apertura per bassa e sovratensione 1 accessori disponibili
altri accessori disponibili 3 altri accessori disponibili

Proprietà tecniche

Corrente nominale

20 A
Corrente nominale a -25°C

22,69 A
Corrente nominale a -20°C

22,46 A
Corrente nominale a -15°C

22,23 A
Corrente nominale a -10°C

21,99 A
Corrente nominale a -5°C

21,75 A
Corrente nominale a 0°C

21,51 A
Corrente nominale a 5°C

21,27 A
Corrente nominale a 10°C

21,02 A
Corrente nominale a 15°C

20,77 A
Corrente nominale a 20°C

20,52 A
Corrente nominale a 25°C

20,26 A
Corrente nominale a 30°C

20 A
Corrente nominale a 35°C

19,80 A
Corrente nominale a 40°C

19,60 A
Corrente nominale a 45°C

19,39 A
Corrente nominale a 50°C

19,18 A
Corrente nominale a 55°C

18,98 A
Corrente nominale a 60 °C

18,76 A

Curva

C
Numero di poli

1P+N

Potere d'interruzione nominale Icn AC secondo IEC60898-1

10 kA
Coppia di serraggio nominale terminale superiore

2 - 2 Nm
Coppia di serraggio nominale terminale inferiore

2 - 2 Nm

Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

4000 V

Potenza dissipata totale

5,20 W

Classe di limitazione di energia I²t

3
Temperatura d’esercizio

-25 - 60 °C
Temperatura di magazzino/trasporto

-40 - 70 °C

Numero di manovre

4000
Durata elettrica e numero di cicli

2000

Coppia di serraggio nominale

2 - 2 Nm
Tipo di collegamento inferiore per dispositivi modulari

Biconnect
Tipo di collegamento superiore per dispositivi modulari

Terminale a vite

Numero di moduli

2

Altezza

85 mm
Larghezza

35,50 mm
Profondità

70 mm

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS SÌ

Certificazioni e documenti

RoHS-declaration 2023-10-20 (english)

PDF

33,40 kB

REACH-declaration 2023-10-20 (english)

PDF

33,19 kB

Documenti

Immagine prodotto

Immagine del prodotto ARC570D
Manuale di installazione

Manuale di installazione en-GB, fi-FI, de-DE, nl-NL 2023-05-30

PDF

775,85 kB

Manuale di installazione en-GB, fi-FI, de-DE 2019-05-02

PDF

830,83 kB
Appendice tecnica (singolo prodotto)

Appendice tecnica (singolo prodotto) de-DE 2021-10-20

PDF

847,80 kB
Dichiarazione di conformità

Declaration

Dichiarazione di conformità International 2020-02-25

PDF

150,74 kB
