AFDD arc fault detection device 10000A 1P+N curva C 13A 2M ARC563D

Interruttore magnetotermico con rilevazione di guasto arco AFDD con potere d'interruzione pari a 10000 A secondo CEI EN 62606, tensione nominale (Un) 230 V a 50-60 Hz. Il dispositivo è dotato di 1 polo protetto + neutro, curva di intervento C corrente nominale (In) pari a 13 A e presenta un ingombro di 2 moduli DIN.

EAN

3250611019947

Marca

Hager

Confezione

1 pezzo

Prezzo

253,47 €

/ pezzo *

Accessori
Proprietà tecniche
Documenti
Più prodotti

Scarica la scheda tecnica

Completa il tuo sistema

Barra di fase 1 accessori disponibili
Accessori meccanici per componenti a bassa tensione 1 accessori disponibili
Bobina di minima tensione 2 accessori disponibili
Sganciatore di tensione 2 accessori disponibili
Rilascio per sottotensione e sovratensione 1 accessori disponibili
Blocco contatti ausiliari 2 accessori disponibili

Proprietà tecniche

Corrente nominale

13 A
Corrente nominale a -25 °C

15,33 A
Corrente nominale a -20°C

15,13 A
Corrente nominale a -15 °C

14,93 A
Corrente nominale a -10 °C

14,73 A
Corrente nominale a -5 °C

14,53 A
Corrente nominale a 0°C

14,32 A
Corrente nominale a 5 °C

14,11 A
Corrente nominale a 10 °C

13,89 A
Corrente nominale a 15 °C

13,68 A
Corrente nominale a 20°C

13,45 A
Corrente nominale a 25 °C

13,23 A
Corrente nominale a 30 °C

13 A
Corrente nominale a 35 °C

12,81 A
Corrente nominale a 40°C

12,62 A
Corrente nominale a 45°C

12,42 A
Corrente nominale a 50°C

12,23 A
Corrente nominale a 55 °C

12,03 A
Corrente nominale a 60 °C

11,82 A

Curva

C
Numero di poli

1P+N

Coppia di serraggio nominale terminale superiore

2 - 2 Nm
Coppia di serraggio nominale terminale inferiore

2 - 2 Nm
Coppia di serraggio nominale

2 - 2 Nm
Tipo di collegamento inferiore per dispositivi modulari

Biconnect
Tipo di collegamento superiore per dispositivi modulari

Terminale a vite

Potere di interruzione nominale in cortocircuito secondo IEC 60898-1

10 kA

Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

4000 V
Tensione nominale d'impiego CA

230 - 230 V

Potenza dissipata totale

4,24 W

Classe di limitazione di energia I²t

3
Temperatura d’esercizio

-25 - 60 °C
Temperatura di magazzino/trasporto

-40 - 70 °C

Numero di manovre

4000
Durata elettrica e numero di cicli

2000

Numero di moduli

2

Altezza

85 mm
Larghezza

35,50 mm
Profondità

70 mm

Frequenza

50 - 50 Hz

Documenti

Immagine prodotto

Immagine del prodotto ARC563D

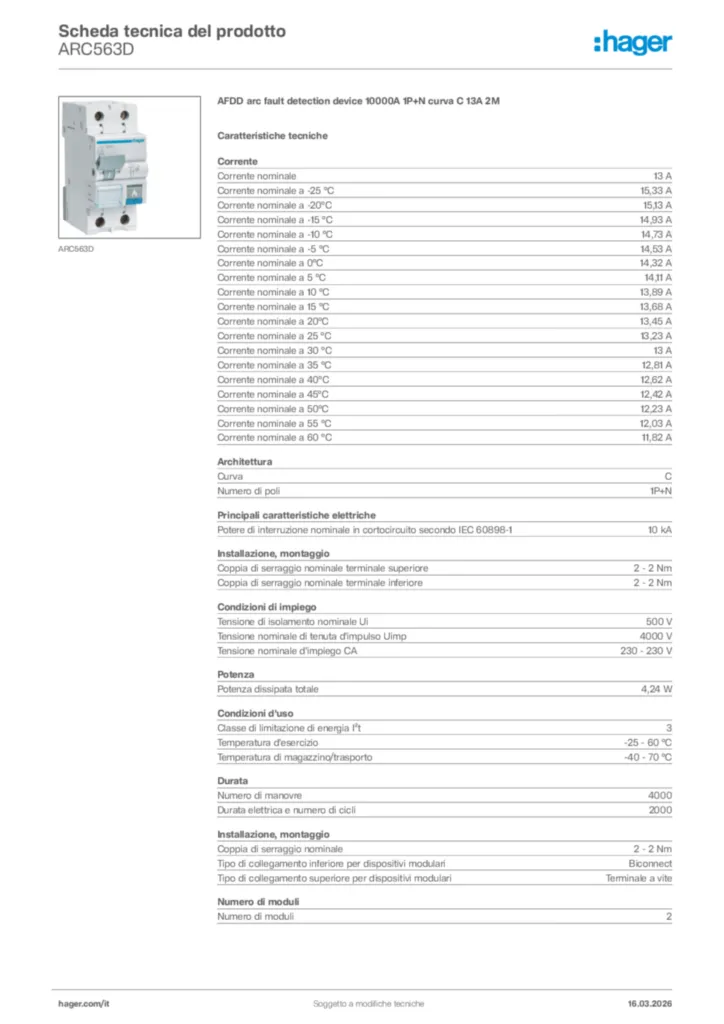

Product datasheet
