differenziale magn. accessoriabile 4P 30mA A HI 20A 10kA C 4 M ADR470H

Name: ADR470H
Brand: Hager
SKU: ADR470H

EAN

3250611016090

Marca

Hager

Confezione

1 pezzo

Non più disponibile

Accessori
Proprietà tecniche
Valore ambientale
Documenti

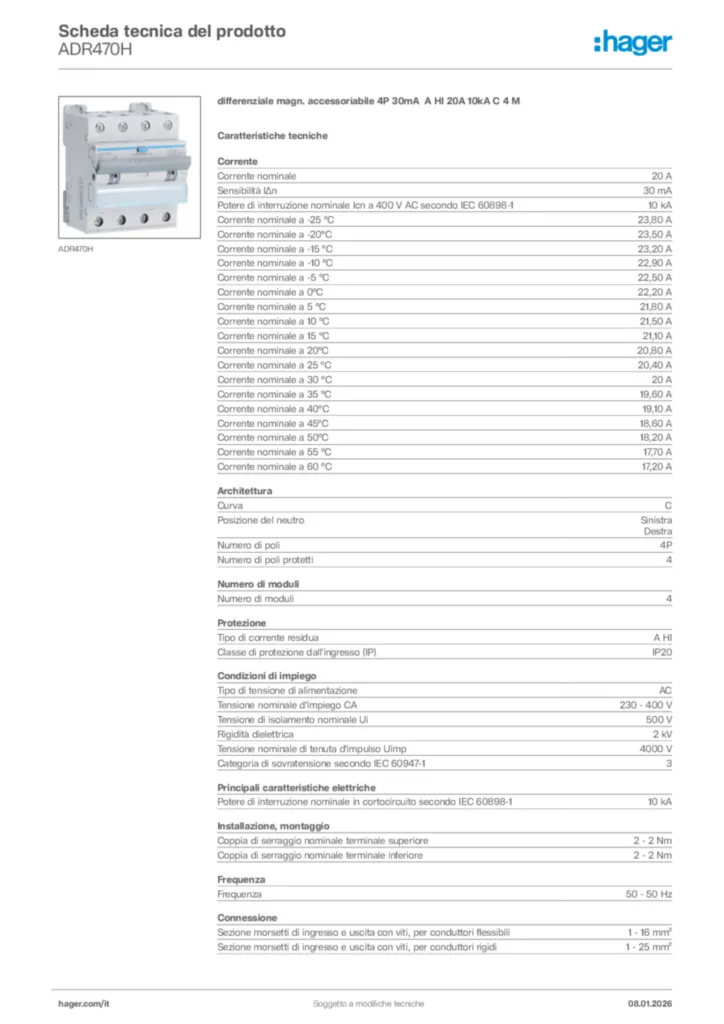

Scarica la scheda tecnica

Completa il tuo sistema

Bobina di minima tensione 2 accessori disponibili
Sganciatore di tensione 2 accessori disponibili
Rilascio per sottotensione e sovratensione 1 accessori disponibili
Blocco contatti ausiliari 2 accessori disponibili

Proprietà tecniche

Corrente nominale

20 A
Sensibilità IΔn

30 mA
Potere di interruzione nominale Icn a 400 V AC secondo IEC 60898-1

10 kA
Corrente nominale a -25 °C

23,80 A
Corrente nominale a -20°C

23,50 A
Corrente nominale a -15 °C

23,20 A
Corrente nominale a -10 °C

22,90 A
Corrente nominale a -5 °C

22,50 A
Corrente nominale a 0°C

22,20 A
Corrente nominale a 5 °C

21,80 A
Corrente nominale a 10 °C

21,50 A
Corrente nominale a 15 °C

21,10 A
Corrente nominale a 20°C

20,80 A
Corrente nominale a 25 °C

20,40 A
Corrente nominale a 30 °C

20 A
Corrente nominale a 35 °C

19,60 A
Corrente nominale a 40°C

19,10 A
Corrente nominale a 45°C

18,60 A
Corrente nominale a 50°C

18,20 A
Corrente nominale a 55 °C

17,70 A
Corrente nominale a 60 °C

17,20 A

Curva

C
Posizione del neutro

Sinistra, Destra
Numero di poli

4P
Numero di poli protetti

4

Numero di moduli

4

Tipo di corrente residua

A HI
Classe di protezione dall'ingresso (IP)

IP20

‌Tipo di tensione di alimentazione

AC
Tensione nominale d'impiego CA

230 - 400 V
Tensione di isolamento nominale Ui

500 V
Rigidità dielettrica

2 kV
Tensione nominale di tenuta d'impulso Uimp

4000 V
Categoria di sovratensione secondo IEC 60947-1

3

Coppia di serraggio nominale terminale superiore

2 - 2 Nm
Coppia di serraggio nominale terminale inferiore

2 - 2 Nm
Coppia di serraggio nominale

2 - 2 Nm
Possibilità di montaggio a 360°

SÌ
Tipo di collegamento superiore per dispositivi modulari

Terminale a vite
Tipo di collegamento inferiore per dispositivi modulari

Biconnect

Potere di interruzione nominale in cortocircuito secondo IEC 60898-1

10 kA

Frequenza

50 - 50 Hz

Sezione morsetti di ingresso e uscita con viti, per conduttori flessibili

1 - 16 mm²
Sezione morsetti di ingresso e uscita con viti, per conduttori rigidi

1 - 25 mm²
Sezione di morsetti in ingresso con viti per conduttori flessibili

1 - 16 mm²
Sezione morsetti con viti, per conduttori rigidi

1 - 25 mm²

Classe di limitazione di energia I²t

3
Temperatura d’esercizio

-25 - 40 °C

Altezza

84 mm
Larghezza

71 mm
Profondità

70 mm

Potenza dissipata totale

11,70 W

Tipo di connessione

Terminale a vite

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS SÌ
