Disjoncteur Boitier Moulé h3+ P250 Energy 3P3D 100A 70kA FTC HET100NR

EAN

3250613141738

Conditionnement

1 pièce

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Complétez votre système

Position du commutateur des équipements auxiliaires 1 produit(s) disponible(s)
bobine à émission 5 produit(s) disponible(s)
Fonctions de connexion 7 produit(s) disponible(s)
Commande rotative verrouillable 1 produit(s) disponible(s)
Alimentation DC 1 produit(s) disponible(s)
Poignée pour disjoncteur 1 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

100 A
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

70 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2

85 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2

70 kA
Pouvoir de coupure ultime Icu sous 690V AC selon IEC 60947-2

6 kA
Pouvoir de coupure nominal Ics sous 220V AC selon IEC 60947-2

85 kA
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2

85 kA
Pouvoir de coupure nominal Ics sous 240V AC selon IEC 60947-2

85 kA
Pouvoir de coupure nominal Ics sous 380V AC selon IEC 60947-2

50 kA
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-2

50 kA
Pouvoir de coupure nominal Ics sous 415V AC selon IEC 60947-2

50 kA
Pouvoir de coupure nominal Ics sous 690V AC selon IEC 60947-2

6 kA
Courant assigné à 10°C selon IEC 60947

100 A
Courant assigné à 15°C selon IEC 60947

100 A
Courant assigné à 20°C selon IEC 60947

100 A
Courant assigné à 25°C selon IEC 60947

100 A
Courant assigné à 30°C selon IEC 60947

100 A
Courant assigné à 35 °C conformément à la norme IEC 60947

100 A
Courant assigné à 40 °C conformément à la norme IEC 60947

100 A
Courant assigné à 45°C selon IEC 60947

100 A
Courant assigné à 50°C selon IEC 60947

100 A
Courant assigné à 55°C selon IEC 60947

100 A
Courant assigné à 60 °C conformément à la norme IEC 60947

100 A
Courant assigné à 65°C selon IEC 60947

100 A
Courant assigné à 70°C selon IEC 60947

100 A

Nombre de pôles

3
Type d'organe de commande

Manette
Type de boitier

Produit complet
Position du neutre

Sans neutre

Fréquence

50 - 60 Hz

Tension assignée de tenue aux chocs

8000 V
Tension assignée d'isolement

800 V
Tension assignée d'emploi Ue

220 - 690 V

Déclencheur

ENERGY

Puissance dissipée totale sous IN

7,20 W

Endurance électrique en nombre de cycles

10000
Endurance mécanique nombre de manœuvres

40000

Couple de serrage

12 - 12 Nm
Position de montage/connexion

Devant

Classe de protection (IP)

IP4X

Section de raccordement en câble souple

35 - 150 mm²
Section de raccordement en câble rigide

35 - 185 mm²

Cadenassable

Oui

Matériau du câble

Cuivre, Aluminium

Compatible avec bloc différentiel

Non
Compatible avec montage Rail DIN

Non
Utilisable pour les tableaux de distribution

Oui

Hauteur

165 mm
Largeur

105 mm
Profondeur

97 mm

Réglage plage court circuit, à temporisation courte

60 - 1000 A

Protection long retard (ltd) : temporisation (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Protection court retard (std) : courant (Isd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Protection court retard (std) : temporisation (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Protection instantanée (Ii) : crans de réglage

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12, 12,5, 13, 13,5, 14, 14,5, 15

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Documents

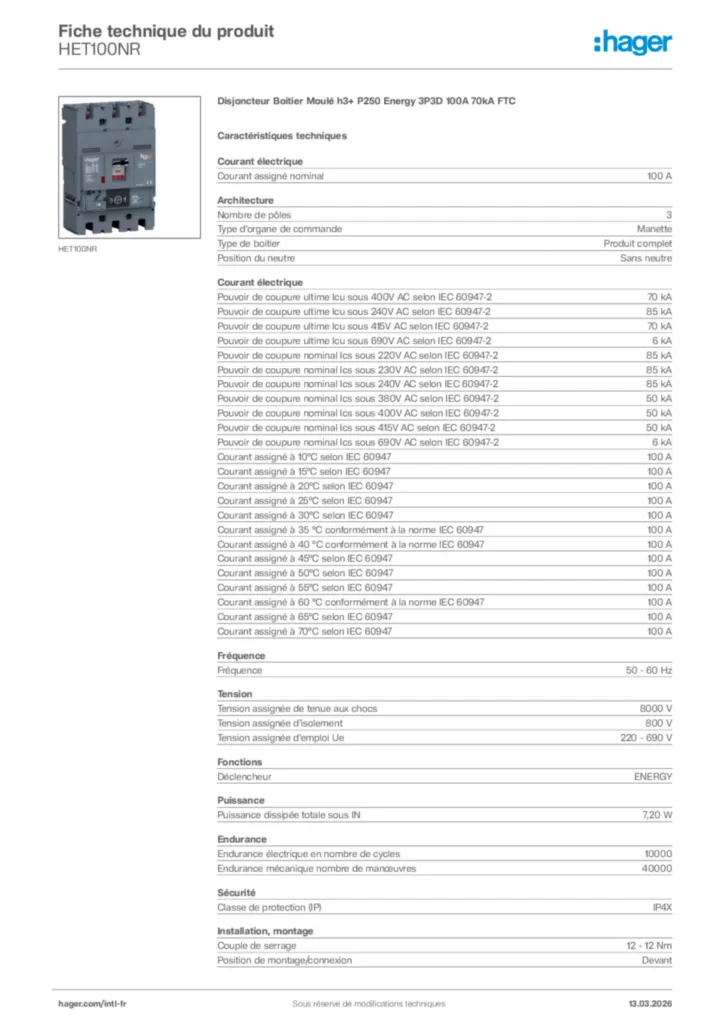

Image produit HET100NR
