Υλικά ράγας

ΑΥΤΟΜΑΤΗ ΑΣΦΑΛΕΙΑ 10KA C 2X40A NCN240A

EAN

3250614615719

Συσκευασία

6 τμχ

Τιμή

47,78 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Ρελέ διαρροής μπλοκ τύπου AC 4 διαθέσιμα προϊόντα
Αντάπτορες ράγας DIN 1 διαθέσιμα προϊόντα
Μπάρες γεφύρωσης για υλικά ράγας 4 διαθέσιμα προϊόντα
Καλύμματα μπαρών 1 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 2 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

40 A
Ονομαστική ικανότητα διακοπής Ics σε 230 V AC σύμφωνα με το IEC 60947-2

15 kA
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος σε 230V AC (IEC60898-1)

10 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 230V (IEC/EN 60947-2)

30 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 400V (IEC/EN 60947-2)

15 kA
Ονομαστικό ρεύμα στους -25 °C

60,16 A
Ονομαστικό ρεύμα στους -20°C

58,43 A
Ονομαστικό ρεύμα στους -15 °C

56,70 A
Ονομαστικό ρεύμα στους -10 °C

55,35 A
Ονομαστικό ρεύμα στους -5 °C

53,24 A
Ονομαστικό ρεύμα στους 0°C

51,51 A
Ονομαστικό ρεύμα στους 5 °C

49,78 A
Ονομαστικό ρεύμα στους 10 °C

48,06 A
Ονομαστικό ρεύμα στους 15 °C

46,33 A
Ονομαστικό ρεύμα στους 20°C

44,60 A
Ονομαστικό ρεύμα στους 25 °C

42,87 A
Ονομαστικό ρεύμα στους 30 °C

40 A
Ονομαστικό ρεύμα στους 35 °C

39,41 A
Ονομαστικό ρεύμα στους 40°C

37,69 A
Ονομαστικό ρεύμα στους 45°C

35,96 A
Ονομαστικό ρεύμα στους 50°C

34,99 A
Ονομαστικό ρεύμα στους 55 °C

32,50 A
Ονομαστικό ρεύμα στους 60 °C

30,77 A
Ονομαστικό ρεύμα στους 65 °C

29,04 A
Ονομαστικό ρεύμα στους 70 °C

27,31 A

Πόλοι

2P
Καμπύλη

C

Αριθμός στοιχείων

2

Ονομαστική ροπή σφίξιματος άνω ακροδέκτη

2,80 - 2,80 Nm
Ονομαστική ροπή σφίξιματος κάτω από τον ακροδέκτη

2,80 - 2,80 Nm
Ονομαστική ροπή σύσφιξης

2,80 - 2,80 Nm
Τύπος κάτω σύνδεσης για υλικά ράγας

δυνατότητα χρήσης διχαλωτών μπαρών
Τύπος σύνδέσεων για υλικά ράγας

Βιδωτοί ακροδέκτες
Δυνατότητα τοποθέτησης 360°

Ναί

Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn AC σύμφωνα με το IEC 60898-1

10 kA

Ονομαστική τάση λειτουργίας Ue

400 - 400 V
Τύπος τροφοδοσίας τάσης

AC
Ονομαστική τάση μόνωσης Ui

500 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

6.000 V

Συχνότητα

50 - 60 Hz

Διατομή εισόδου και εξόδου με βίδες, για μαζικούς αγωγούς

1 - 35 mm²
Διατομή εισόδου και εξόδου με βίδες, για εύκαμπτους αγωγούς

1 - 25 mm²
Διατομή εισόδου με βίδες, για εύκαμπτους αγωγούς

1 - 25 mm²
Διατομή εισόδου με βίδες, για μαζικούς αγωγούς

1 - 35 mm²

AT_GridDistance

60 mm

Κατηγορία προστασίας (IP)

IP20

Βαθμός ρύπανσης σύμφωνα με IEC 60664 / IEC 60947-2

2
Κλάση περιορισμού ενέργειας I²t

3
Θερμοκρασία λειτουργίας

-25 - 70 °C

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

6,70 W

Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

4.000
Αριθμός μηχανικών λειτουργιών

20.000

Είδος σύνδεσης

Βιδωτοί ακροδέκτες
Ευθυγράμμιση άνω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά
Ευθυγράμμιση κάτω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά

Ύψος

83 mm
Πλάτος

35 mm
Βάθος

70 mm

Περιβαλλοντική αξία

Πιστοποιήσεις και έγγραφα

PEP - MCB 1P 6kA B-16A, 1 module (english)

PDF

39,21 MB

Hager REACH declaration NCN240A

PDF

Hager RoHS report NCN240A

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος NCN240A

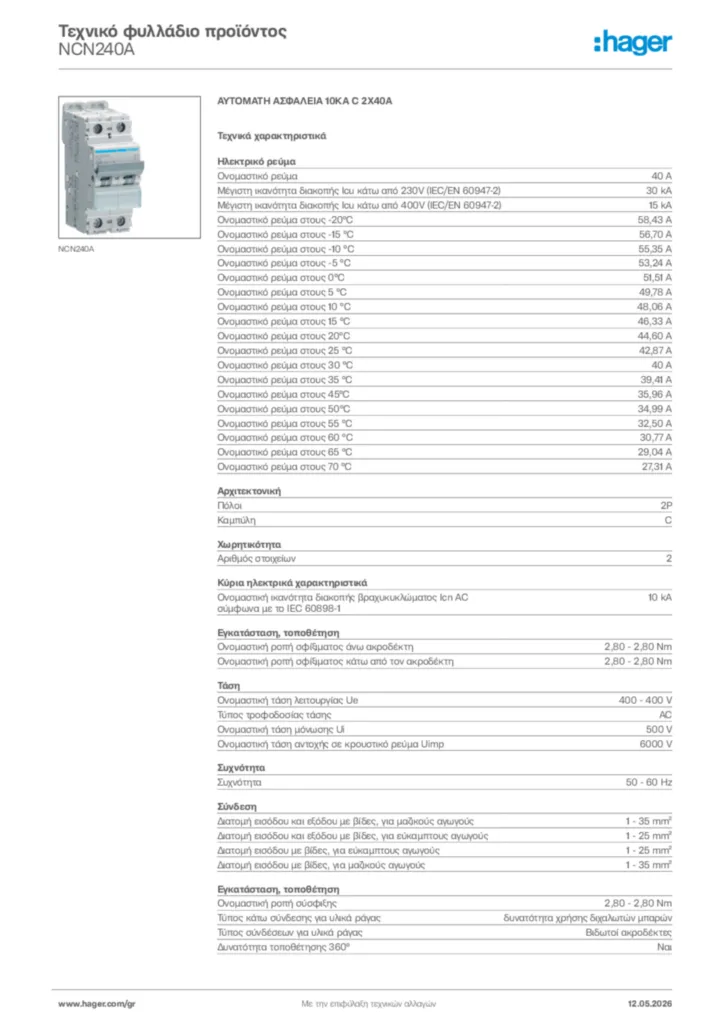

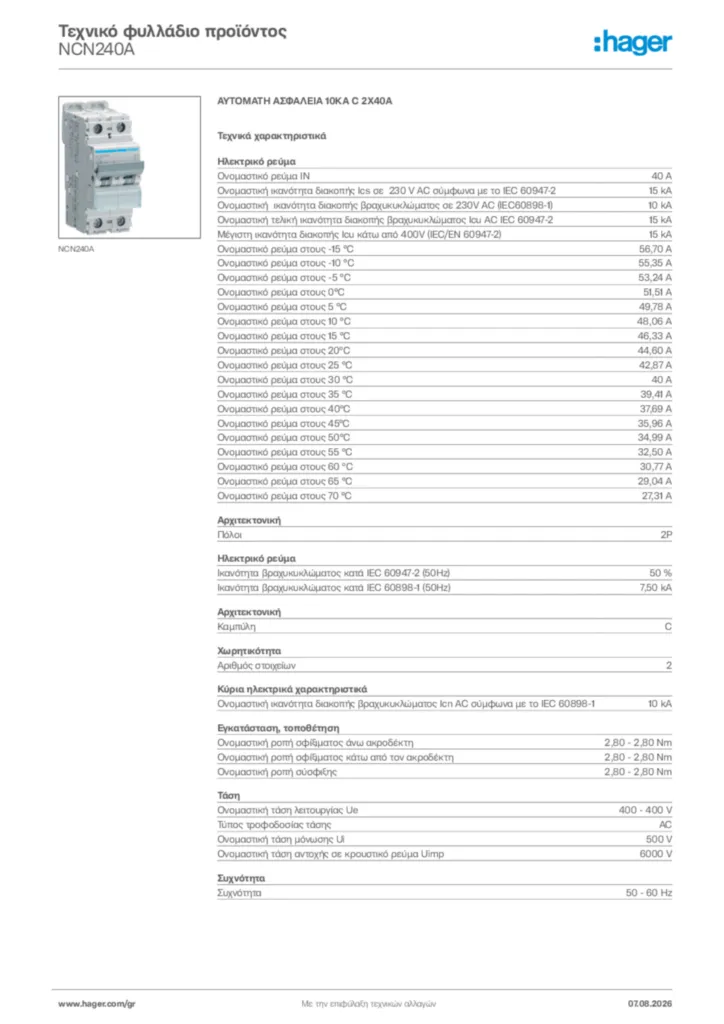

Product datasheet
