Υλικά ράγας

ΑΥΤΟΜΑΤΗ ΑΣΦΑΛΕΙΑ 10KA C 2X1A NCN201A

EAN

3250614615603

Συσκευασία

6 τμχ

Τιμή

36,10 €

/ τμχ *

Αξεσουάρ
Τεχνικές ιδιότητες
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Προαιρετικά αξεσουάρ

Αντάπτορες ράγας DIN 1 διαθέσιμα προϊόντα
Μηχανικά εξαρτήματα υλικών προστασίας ισχύος 1 διαθέσιμα προϊόντα
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 2 διαθέσιμα προϊόντα
Δείτε περισσότερα 10 άλλα διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

1 A
Ονομαστική τελική ικανότητα διακοπής βραχυκυκλώματος Icu κάτω από 400 V AC IEC 60947-2

15 kA
Ονομαστικό ρεύμα στους -25°C

1,34 A
Ονομαστικό ρεύμα στους -20°C

1,32 A
Ονομαστικό ρεύμα στους -15°C

1,29 A
Ονομαστικό ρεύμα στους -10°C

1,26 A
Ονομαστικό ρεύμα στους -5°C

1,23 A
Ονομαστικό ρεύμα στους 0°C

1,20 A
Ονομαστικό ρεύμα στους 5°C

1,17 A
Ονομαστικό ρεύμα στους 10°C

1,14 A
Ονομαστικό ρεύμα στους 15°C

1,10 A
Ονομαστικό ρεύμα στους 20°C

1,07 A
Ονομαστικό ρεύμα στους 25°C

1,04 A
Ονομαστικό ρεύμα στους 30°C

1 A
Ονομαστικό ρεύμα στους 35°C

0,96 A
Ονομαστικό ρεύμα στους 40°C

0,92 A
Ονομαστικό ρεύμα στους 45°C

0,88 A
Ονομαστικό ρεύμα στους 50°C

0,84 A
Ονομαστικό ρεύμα στους 55°C

0,80 A
Ονομαστικό ρεύμα στους 60 °C

0,75 A
Ονομαστικό ρεύμα στους 65°C

0,70 A
Ονομαστικό ρεύμα στους 70°C

0,64 A

Πόλοι

2P
Καμπύλη

C

Αριθμός στοιχείων

2

Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn AC σύμφωνα με το IEC 60898-1

10 kA
Ονομαστική ροπή σφίξιματος άνω ακροδέκτη

2,80 - 2,80 Nm
Ονομαστική ροπή σφίξιματος κάτω από τον ακροδέκτη

2,80 - 2,80 Nm

Ονομαστική τάση λειτουργίας Ue

400 - 400 V
Τύπος τροφοδοσίας τάσης

AC
Ονομαστική τάση μόνωσης Ui

500 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

6.000 V

Συχνότητα

50 - 60 Hz

Διατομή εισόδου και εξόδου με βίδες, για μαζικούς αγωγούς

1 - 35 mm²
Διατομή εισόδου και εξόδου με βίδες, για εύκαμπτους αγωγούς

1 - 25 mm²
Διατομή εισόδου με βίδες, για εύκαμπτους αγωγούς

1 - 25 mm²
Διατομή εισόδου με βίδες, για μαζικούς αγωγούς

1 - 35 mm²

Ονομαστική ροπή σύσφιξης

2,80 - 2,80 Nm
Τύπος κάτω σύνδεσης για υλικά ράγας

δυνατότητα χρήσης διχαλωτών μπαρών
Τύπος σύνδέσεων για υλικά ράγας

Βιδωτοί ακροδέκτες

Βαθμός προστασίας IP

IP20

Βαθμός ρύπανσης σύμφωνα με το IEC 60664/IEC 60947-2

2
Κλάση περιορισμού ενέργειας I²t

3
Θερμοκρασία λειτουργίας

-25 - 70 °C

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

2,11 W

Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

4.000
Αριθμός μηχανικών λειτουργιών

20.000

Ευθυγράμμιση άνω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά
Ευθυγράμμιση κάτω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά

Ύψος

83 mm
Πλάτος

35 mm
Βάθος

70 mm

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος NCN201A

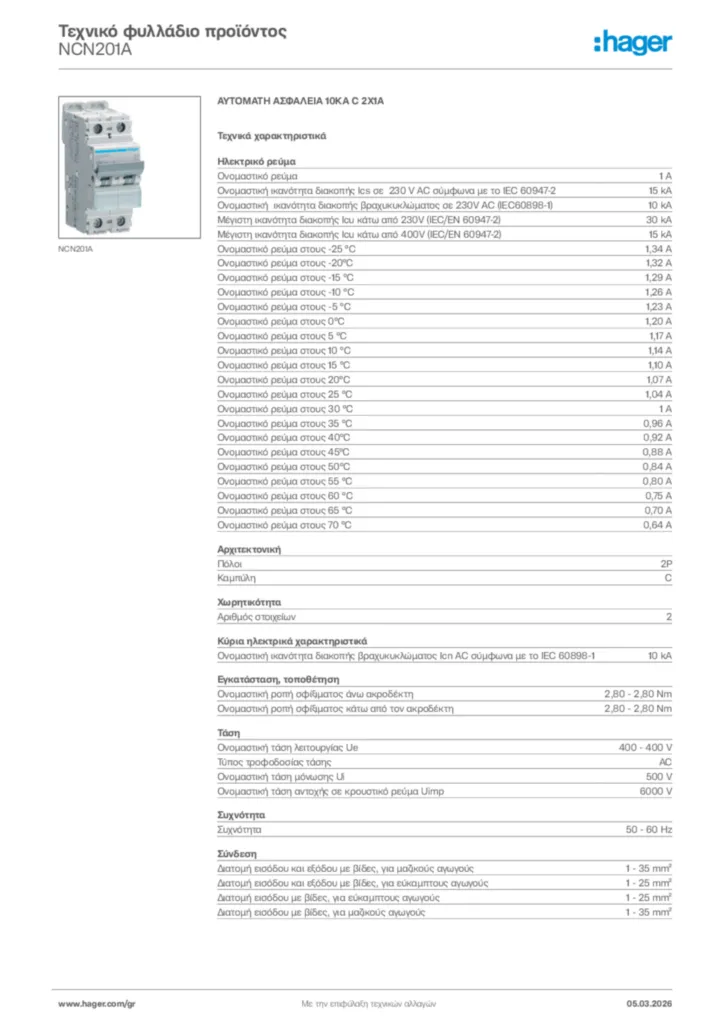

Product data sheet
