Υλικά ράγας

ΑΥΤΟΜΑΤΗ ΑΣΦΑΛΕΙΑ C 6KA 1X4Α MCN104

EAN

3250614311116

Συσκευασία

12 τμχ

Τιμή

11,27 €

/ τμχ *

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

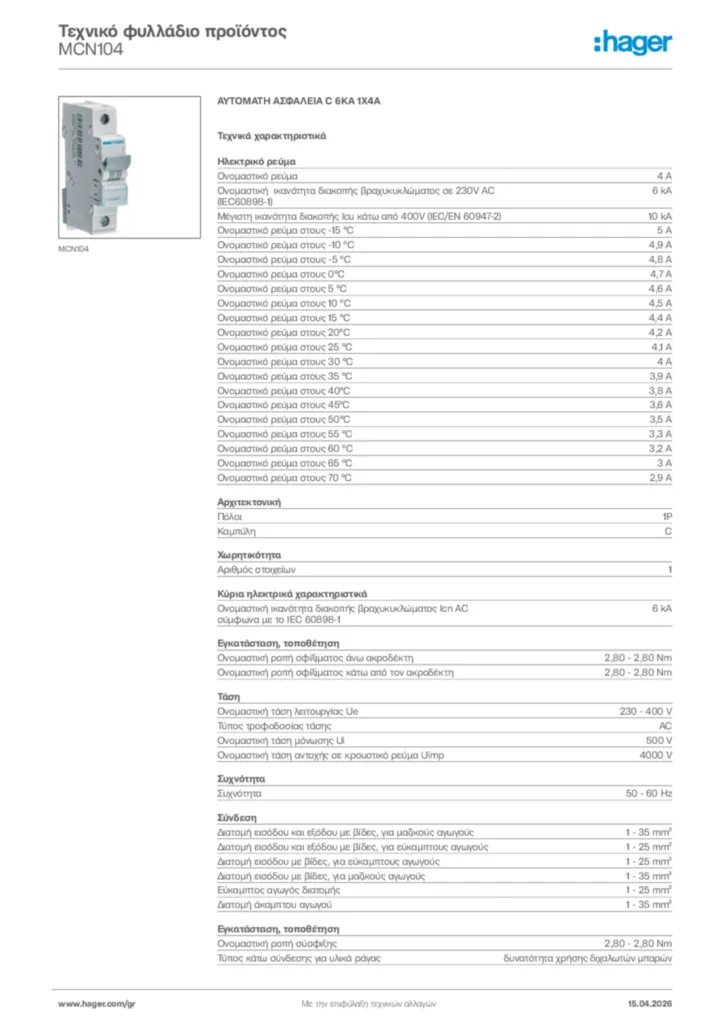

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Προαιρετικά αξεσουάρ

Αντάπτορες ράγας DIN 1 διαθέσιμα προϊόντα
Μηχανικά εξαρτήματα υλικών προστασίας ισχύος 1 διαθέσιμα προϊόντα
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 2 διαθέσιμα προϊόντα
Δείτε περισσότερα 2 άλλα διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

4 A
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn υπό 230 V AC σύμφωνα με το IEC 60898-1

6 kA
Ονομαστικό ρεύμα στους -15°C

5 A
Ονομαστικό ρεύμα στους -10°C

4,9 A
Ονομαστικό ρεύμα στους -5°C

4,8 A
Ονομαστικό ρεύμα στους 0°C

4,7 A
Ονομαστικό ρεύμα στους 5°C

4,6 A
Ονομαστικό ρεύμα στους 10°C

4,5 A
Ονομαστικό ρεύμα στους 15°C

4,4 A
Ονομαστικό ρεύμα στους 20°C

4,2 A
Ονομαστικό ρεύμα στους 25°C

4,1 A
Ονομαστικό ρεύμα στους 30°C

4 A
Ονομαστικό ρεύμα στους 35°C

3,9 A
Ονομαστικό ρεύμα στους 40°C

3,8 A
Ονομαστικό ρεύμα στους 45°C

3,6 A
Ονομαστικό ρεύμα στους 50°C

3,5 A
Ονομαστικό ρεύμα στους 55°C

3,3 A
Ονομαστικό ρεύμα στους 60 °C

3,2 A
Ονομαστικό ρεύμα στους 65°C

3 A
Ονομαστικό ρεύμα στους 70°C

2,9 A

Πόλοι

1P
Καμπύλη

C

Αριθμός στοιχείων

1

Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn AC σύμφωνα με το IEC 60898-1

6 kA
Ονομαστική ροπή σφίξιματος άνω ακροδέκτη

2,80 - 2,80 Nm
Ονομαστική ροπή σφίξιματος κάτω από τον ακροδέκτη

2,80 - 2,80 Nm

Ονομαστική τάση λειτουργίας Ue

230 - 400 V
Τύπος τροφοδοσίας τάσης

AC
Ονομαστική τάση μόνωσης Ui

500 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

4.000 V

Συχνότητα

50 - 60 Hz

Διατομή εισόδου και εξόδου με βίδες, για μαζικούς αγωγούς

1 - 35 mm²
Διατομή εισόδου και εξόδου με βίδες, για εύκαμπτους αγωγούς

1 - 25 mm²
Διατομή εισόδου με βίδες, για εύκαμπτους αγωγούς

1 - 25 mm²
Διατομή εισόδου με βίδες, για μαζικούς αγωγούς

1 - 35 mm²

Ονομαστική ροπή σύσφιξης

2,80 - 2,80 Nm
Τύπος κάτω σύνδεσης για υλικά ράγας

δυνατότητα χρήσης διχαλωτών μπαρών
Τύπος σύνδέσεων για υλικά ράγας

Βιδωτοί ακροδέκτες
Δυνατότητα τοποθέτησης 360°

Ναί

Βαθμός προστασίας IP

IP20

Βαθμός ρύπανσης σύμφωνα με το IEC 60664/IEC 60947-2

2
Κλάση περιορισμού ενέργειας I²t

3
Προστασία από υγρασία

Για όλα τα κλίματα
Θερμοκρασία λειτουργίας

-25 - 70 °C

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

1,90 W

Τύπος σύνδεσης

Βιδωτοί ακροδέκτες
Ευθυγράμμιση άνω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά
Ευθυγράμμιση κάτω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά

Ύψος

83 mm
Πλάτος

17,50 mm
Βάθος

70 mm

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναί

Πιστοποιήσεις και έγγραφα

PEP document en-GB 2024-02-06

PDF

377,10 kB

RoHS-declaration 2023-10-20 (english)

PDF

32,98 kB

REACH-declaration 2023-10-20 (english)

PDF

33,06 kB

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος MCN104
Declaration of conformity

Declaration of conformity 2024-09-11

PDF

537,59 kB

UKCA Declaration of Conformity

Declaration of conformity en-GB 2024-09-11

PDF

541,99 kB

Περισσότερα τεκμηρίωση
