Υλικά ράγας

ΑΥΤΟΜΑΤΗ ΑΣΦΑΛΕΙΑ B 6KA 4X32Α MBN432

EAN

3250614310584

Συσκευασία

3 τμχ

Τιμή

38,15 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

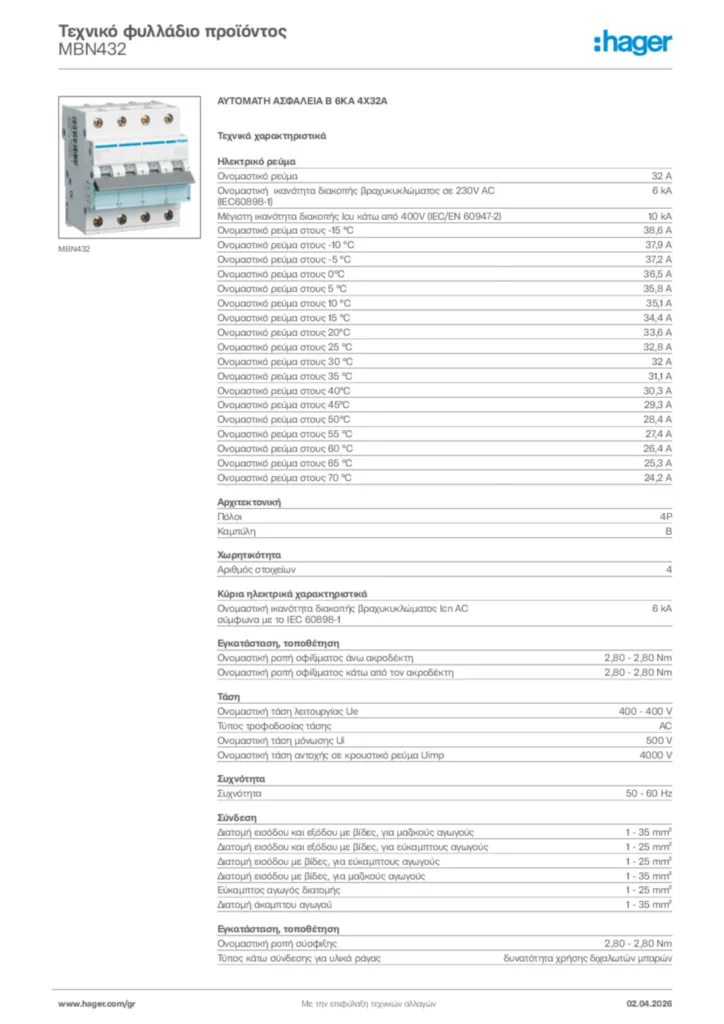

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Προαιρετικά αξεσουάρ

Ρελέ διαρροής μπλοκ τύπου AC 2 διαθέσιμα προϊόντα
Αντάπτορες ράγας DIN 1 διαθέσιμα προϊόντα
Μηχανικά εξαρτήματα υλικών προστασίας ισχύος 1 διαθέσιμα προϊόντα
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Δείτε περισσότερα 3 άλλα διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

32 A
Μέγιστη ικανότητα διακοπής Icu κάτω από 400V (IEC/EN 60947-2)

10 kA
Ονομαστικό ρεύμα στους -15°C

38,6 A
Ονομαστικό ρεύμα στους -10°C

37,9 A
Ονομαστικό ρεύμα στους -5°C

37,2 A
Ονομαστικό ρεύμα στους 0°C

36,5 A
Ονομαστικό ρεύμα στους 5°C

35,8 A
Ονομαστικό ρεύμα στους 10°C

35,1 A
Ονομαστικό ρεύμα στους 15°C

34,4 A
Ονομαστικό ρεύμα στους 20°C

33,6 A
Ονομαστικό ρεύμα στους 25°C

32,8 A
Ονομαστικό ρεύμα στους 30°C

32 A
Ονομαστικό ρεύμα στους 35°C

31,1 A
Ονομαστικό ρεύμα στους 40°C

30,3 A
Ονομαστικό ρεύμα στους 45°C

29,3 A
Ονομαστικό ρεύμα στους 50°C

28,4 A
Ονομαστικό ρεύμα στους 55°C

27,4 A
Ονομαστικό ρεύμα στους 60 °C

26,4 A
Ονομαστικό ρεύμα στους 65°C

25,3 A
Ονομαστικό ρεύμα στους 70°C

24,2 A

Πόλοι

4P
Καμπύλη

B

Αριθμός στοιχείων

4

Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn AC σύμφωνα με το IEC 60898-1

6 kA
Ονομαστική ροπή σφίξιματος άνω ακροδέκτη

2,80 - 2,80 Nm
Ονομαστική ροπή σφίξιματος κάτω από τον ακροδέκτη

2,80 - 2,80 Nm

Ονομαστική τάση λειτουργίας Ue

230 - 400 V
Τύπος τροφοδοσίας τάσης

AC
Ονομαστική τάση μόνωσης Ui

500 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

4.000 V

Συχνότητα

50 - 60 Hz

Διατομή εισόδου και εξόδου με βίδες, για μαζικούς αγωγούς

1 - 35 mm²
Διατομή εισόδου και εξόδου με βίδες, για εύκαμπτους αγωγούς

1 - 25 mm²
Διατομή εισόδου με βίδες, για εύκαμπτους αγωγούς

1 - 25 mm²
Διατομή εισόδου με βίδες, για μαζικούς αγωγούς

1 - 35 mm²

Ονομαστική ροπή σύσφιξης

2,80 - 2,80 Nm
Τύπος κάτω σύνδεσης για υλικά ράγας

δυνατότητα χρήσης διχαλωτών μπαρών
Τύπος σύνδέσεων για υλικά ράγας

Βιδωτοί ακροδέκτες
Δυνατότητα τοποθέτησης 360°

Ναί

Κατηγορία προστασίας (IP)

IP20

Βαθμός ρύπανσης σύμφωνα με IEC 60664 / IEC 60947-2

2
Κλάση περιορισμού ενέργειας I²t

3
Προστασία από υγρασία

Για όλα τα κλίματα
Θερμοκρασία λειτουργίας

-25 - 70 °C

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

17,60 W

Είδος σύνδεσης

Βιδωτοί ακροδέκτες
Ευθυγράμμιση άνω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά
Ευθυγράμμιση κάτω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά

Ύψος

83 mm
Πλάτος

70 mm
Βάθος

70 mm
