Η αυτόματη ασφάλεια MBN120 της Hager, 1 πόλου, 20A και καμπύλης B, προστατεύει αποτελεσματικά τα κυκλώματα από υπερφόρτιση και βραχυκύκλωμα. Διαθέτει ικανότητα διακοπής 6kA σύμφωνα με το IEC 60898-1 και Icu 10kA έως 400V. Κατάλληλη για δίκτυα 230-400V AC, με πλάτος 17,5mm (1 στοιχείο), βιδωτούς ακροδέκτες έως 35mm² και δυνατότητα τοποθέτησης σε οποιαδήποτε θέση.

EAN

3250614310102

Συσκευασία

12 τμχ

Αυτόματες ασφάλειες

ΑΥΤΟΜΑΤΗ ΑΣΦΑΛΕΙΑ B 6KA 1X20Α MBN120 MBN120

Τιμή

6,77 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Περισσότερα προϊόντα

Εξαρτήματα κλειδώματως και μανδάλωσης 2 διαθέσιμα προϊόντα
Μηχανικά εξαρτήματα υλικών προστασίας ισχύος 1 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 1 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Αντάπτορες ράγας DIN 1 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα IN

20 A
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος σε 230V AC (IEC60898-1)

6 kA
Ονομαστικό ρεύμα στους -15°C

26,08 A
Ονομαστικό ρεύμα στους -10°C

25,4 A
Ονομαστικό ρεύμα στους -5°C

24,73 A
Ονομαστικό ρεύμα στους 0°C

24,05 A
Ονομαστικό ρεύμα στους 5°C

23,38 A
Ονομαστικό ρεύμα στους 10°C

22,7 A
Ονομαστικό ρεύμα στους 15°C

22,03 A
Ονομαστικό ρεύμα στους 20°C

21,35 A
Ονομαστικό ρεύμα στους 25°C

20,68 A
Ονομαστικό ρεύμα στους 30°C

20 A
Ονομαστικό ρεύμα στους 35°C

19,5 A
Ονομαστικό ρεύμα στους 40°C

19 A
Ονομαστικό ρεύμα στους 45°C

18,5 A
Ονομαστικό ρεύμα στους 50°C

18 A
Ονομαστικό ρεύμα στους 55°C

17,5 A
Ονομαστικό ρεύμα στους 60°C

17 A
Ονομαστικό ρεύμα στους 65°C

16,5 A
Ονομαστικό ρεύμα στους 70°C

16 A

Πόλοι

1P
Καμπύλη

B

Αριθμός στοιχείων

1

Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn AC σύμφωνα με το IEC 60898-1

6 kA

Ονομαστική ροπή σφίξιματος άνω ακροδέκτη

2,80 - 2,80 Nm
Ονομαστική ροπή σφίξιματος κάτω από τον ακροδέκτη

2,80 - 2,80 Nm
Ονομαστική ροπή σύσφιξης

2,80 - 2,80 Nm
Τύπος κάτω σύνδεσης για υλικά ράγας

δυνατότητα χρήσης διχαλωτών μπαρών
Τύπος σύνδέσεων για υλικά ράγας

Βιδωτοί ακροδέκτες
Δυνατότητα τοποθέτησης 360°

Ναί

Ονομαστική τάση λειτουργίας Ue

230 - 400 V
Τύπος τροφοδοσίας τάσης

AC
Ονομαστική τάση μόνωσης Ui

500 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

4.000 V

Συχνότητα

50 - 60 Hz

Διατομή εισόδου και εξόδου με βίδες, για μαζικούς αγωγούς

1 - 35 mm²
Διατομή εισόδου και εξόδου με βίδες, για εύκαμπτους αγωγούς

1 - 25 mm²
Διατομή εισόδου με βίδες, για εύκαμπτους αγωγούς

1 - 25 mm²
Διατομή εισόδου με βίδες, για μαζικούς αγωγούς

1 - 35 mm²
Εύκαμπτος αγωγός διατομής

1 - 25 mm²
Διατομή άκαμπτου αγωγού

1 - 35 mm²

Κατηγορία προστασίας (IP)

IP20
Απόσταση από το δίκτυο

35 mm

Βαθμός ρύπανσης σύμφωνα με IEC 60664 / IEC 60947-2

2
Κλάση περιορισμού ενέργειας I²t

3
Προστασία από υγρασία

Για όλα τα κλίματα
Θερμοκρασία λειτουργίας

-25 - 70 °C

Απώλεια ισχύος στο IN

2,79 W

Ευθυγράμμιση άνω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά
Ευθυγράμμιση κάτω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά
Είδος σύνδεσης

Βιδωτοί ακροδέκτες

Ύψος

83 mm
Πλάτος

17,50 mm
Βάθος

70 mm

Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

4.000

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναι

Πιστοποιήσεις και έγγραφα

PEP - MCB 1P 6kA B-16A, 1 module (English)

PDF

67,85 MB

REACH declaration MBN120

PDF

RoHS report MBN120

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος MBN120

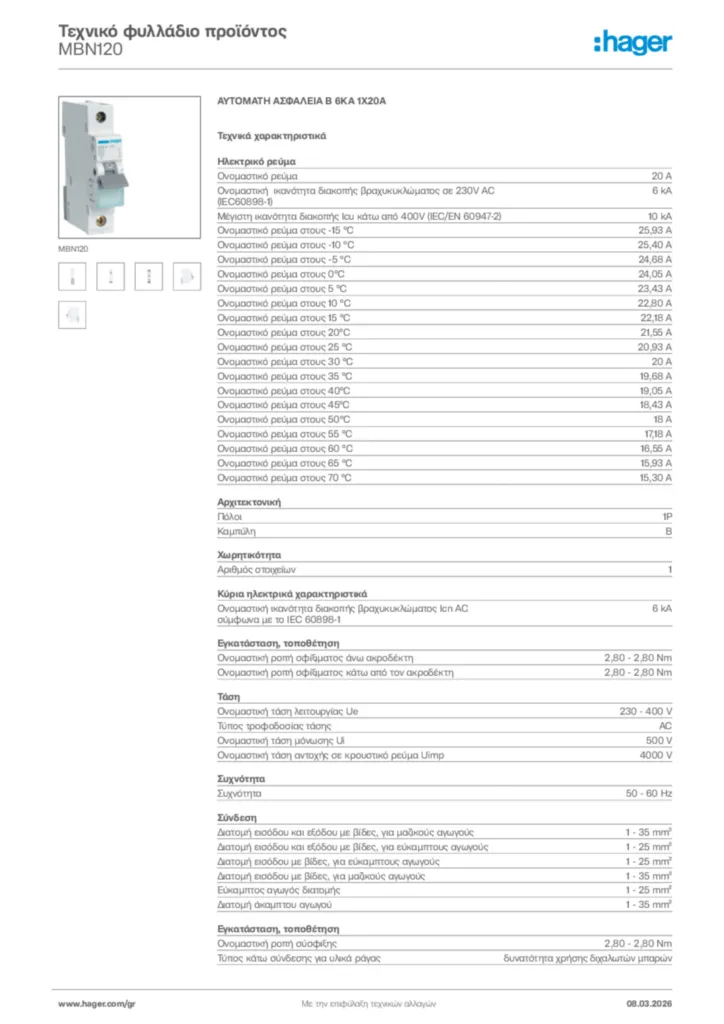

Φύλλο δεδομένων προϊόντος
