Υλικά ράγας

ΑΥΤΟΜΑΤΗ ΑΣΦΑΛΕΙΑ B 6KA 1X10Α MBN110

EAN

3250614310072

Συσκευασία

12 τμχ

6,03 €

/ τμχ *

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

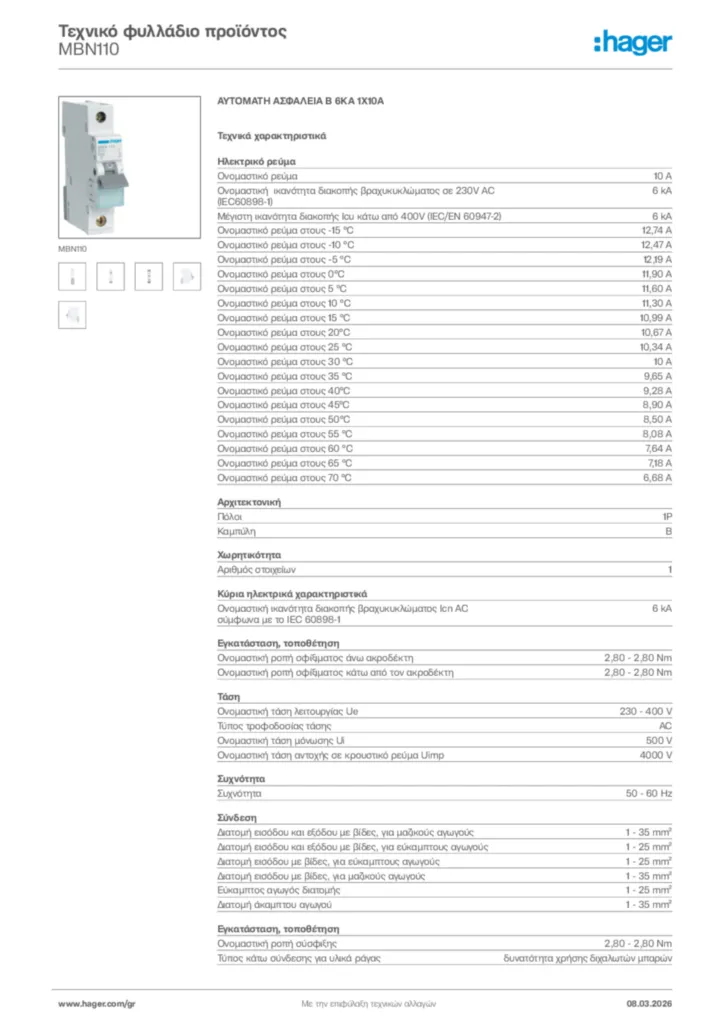

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Προαιρετικά αξεσουάρ

Αντάπτορες ράγας DIN 1 διαθέσιμα προϊόντα
Μηχανικά εξαρτήματα υλικών προστασίας ισχύος 1 διαθέσιμα προϊόντα
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 2 διαθέσιμα προϊόντα
Δείτε περισσότερα 2 άλλα διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

10 A
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn υπό 230 V AC σύμφωνα με το IEC 60898-1

6 kA
Ονομαστικό ρεύμα στους -15°C

12,74 A
Ονομαστικό ρεύμα στους -10°C

12,47 A
Ονομαστικό ρεύμα στους -5°C

12,19 A
Ονομαστικό ρεύμα στους 0°C

11,90 A
Ονομαστικό ρεύμα στους 5°C

11,60 A
Ονομαστικό ρεύμα στους 10°C

11,30 A
Ονομαστικό ρεύμα στους 15°C

10,99 A
Ονομαστικό ρεύμα στους 20°C

10,67 A
Ονομαστικό ρεύμα στους 25°C

10,34 A
Ονομαστικό ρεύμα στους 30°C

10 A
Ονομαστικό ρεύμα στους 35°C

9,65 A
Ονομαστικό ρεύμα στους 40°C

9,28 A
Ονομαστικό ρεύμα στους 45°C

8,90 A
Ονομαστικό ρεύμα στους 50°C

8,50 A
Ονομαστικό ρεύμα στους 55°C

8,08 A
Ονομαστικό ρεύμα στους 60 °C

7,64 A
Ονομαστικό ρεύμα στους 65°C

7,18 A
Ονομαστικό ρεύμα στους 70°C

6,68 A

Πόλοι

1P
Καμπύλη

B

Αριθμός στοιχείων

1

Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn AC σύμφωνα με το IEC 60898-1

6 kA
Ονομαστική ροπή σφίξιματος άνω ακροδέκτη

2,80 - 2,80 Nm
Ονομαστική ροπή σφίξιματος κάτω από τον ακροδέκτη

2,80 - 2,80 Nm

Ονομαστική τάση λειτουργίας Ue

230 - 400 V
Τύπος τροφοδοσίας τάσης

AC
Ονομαστική τάση μόνωσης Ui

500 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

4.000 V

Συχνότητα

50 - 60 Hz

Διατομή εισόδου και εξόδου με βίδες, για μαζικούς αγωγούς

1 - 35 mm²
Διατομή εισόδου και εξόδου με βίδες, για εύκαμπτους αγωγούς

1 - 25 mm²
Διατομή εισόδου με βίδες, για εύκαμπτους αγωγούς

1 - 25 mm²
Διατομή εισόδου με βίδες, για μαζικούς αγωγούς

1 - 35 mm²

Ονομαστική ροπή σύσφιξης

2,80 - 2,80 Nm
Τύπος κάτω σύνδεσης για υλικά ράγας

δυνατότητα χρήσης διχαλωτών μπαρών
Τύπος σύνδέσεων για υλικά ράγας

Βιδωτοί ακροδέκτες
Δυνατότητα τοποθέτησης 360°

Ναί

Βαθμός προστασίας IP

IP20

Βαθμός ρύπανσης σύμφωνα με το IEC 60664/IEC 60947-2

2
Κλάση περιορισμού ενέργειας I²t

3
Προστασία από υγρασία

Για όλα τα κλίματα
Θερμοκρασία λειτουργίας

-25 - 70 °C

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

2,75 W

Τύπος σύνδεσης

Βιδωτοί ακροδέκτες
Ευθυγράμμιση άνω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά
Ευθυγράμμιση κάτω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά

Ύψος

83 mm
Πλάτος

17,50 mm
Βάθος

70 mm
