ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ h1000 70kΑ LSI 4P 1000A HEE971H

Name: HEE971H
Brand: Hager
SKU: HEE971H1
Price: 3116.3 EUR

EAN

3250613349806

Συσκευασία

1 τμχ

Τιμή

3.116,30 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

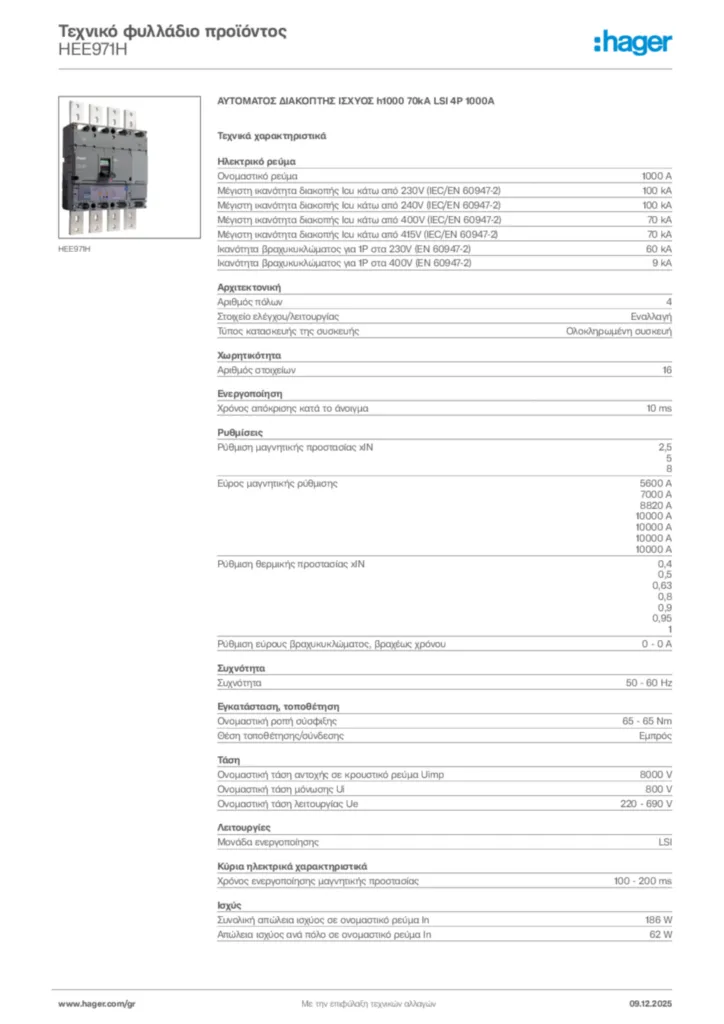

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Προαιρετικά αξεσουάρ

Βοηθητικό καλώδιο μανδάλωσης 2 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Εξαρτήματα κλειδώματος για αυτόματους διακόπες ισχύος 1 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 2 διαθέσιμα προϊόντα
Δείτε περισσότερα 8 άλλα διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

1.000 A
Μέγιστη ικανότητα διακοπής Icu κάτω από 230V (IEC/EN 60947-2)

100 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 240V (IEC/EN 60947-2)

100 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 400V (IEC/EN 60947-2)

70 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 415V (IEC/EN 60947-2)

70 kA
Ικανότητα βραχυκυκλώματος για 1P στα 230V (EN 60947-2)

60 kA
Ικανότητα βραχυκυκλώματος για 1P στα 400V (EN 60947-2)

9 kA

Αριθμός πόλων

4
Στοιχείο ελέγχου/λειτουργίας

Εναλλαγή
Τύπος κατασκευής της συσκευής

Ολοκληρωμένη συσκευή

Αριθμός στοιχείων

16

Χρόνος απόκρισης κατά το άνοιγμα

10 ms

Ρύθμιση εύρους βραχυκυκλώματος, βραχέως χρόνου

0 - 0 A

Συχνότητα

50 - 60 Hz

Ονομαστική ροπή σύσφιξης

65 - 65 Nm
Θέση τοποθέτησης/σύνδεσης

Εμπρός

Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

8.000 V
Ονομαστική τάση μόνωσης Ui

800 V
Ονομαστική τάση λειτουργίας Ue

220 - 690 V

Μονάδα ενεργοποίησης

LSI

Χρόνος ενεργοποίησης μαγνητικής προστασίας

100 - 200 ms

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

186 W
Απώλεια ισχύος ανά πόλο σε ονομαστικό ρεύμα In

62 W

Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

1.000
Αριθμός μηχανικών λειτουργιών

4.000

Αριθμός βοηθητικών επαφών ως μεταγωγική επαφή

0
Αριθμός βοηθητικών επαφών ως NC επαφή

0
Αριθμός βοηθητικών επαφών ως NO επαφή

0

Κατηγορία προστασίας (IP)

IP4X

Θερμοκρασία λειτουργίας

-25 - 70 °C

Εύκαμπτος αγωγός διατομής

2x 240 mm²
Διατομή άκαμπτου αγωγού

2x 240 mm²
Τύπος σύνδεσης

Ακροδέκτης

Ενσωματωμένη μονάδα κινητήρα

Οχι

Κατάλληλο για ράγα DIN

Οχι

Θέση τροφοδοσίας ρεύματος

Αμφίδρομη

Περιβαλλοντική αξία

Πιστοποιήσεις και έγγραφα

REACH declaration HEE971H (english)

PDF

103,10 kB

RoHS declaration HEE971H (english)

PDF

103,59 kB

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος HEE971H
Installation manual

Installation manual International 2021-06-16

PDF

7,89 MB
Declaration of conformity

Declaration

Declaration of conformity International 2022-06-23

PDF

285,31 kB
