Ο αυτόματος διακόπτης ισχύος x160 HDA161L της Hager, 4 πόλων και ονομαστικού ρεύματος 160A, παρέχει ολοκληρωμένη προστασία κυκλωμάτων από υπερφορτίσεις και βραχυκυκλώματα. Με θερμομαγνητική μονάδα προστασίας, υψηλή αξιοπιστία και τετραπολική απομόνωση, αποτελεί ιδανική λύση για εμπορικούς και βιομηχανικούς πίνακες όπου απαιτείται αυξημένη ασφάλεια και διαθεσιμότητα της εγκατάστασης.

EAN

3250613136628

Συσκευασία

1 τμχ

Αυτόματοι διακόπτες ισχύος

ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ x160 18kA 4P 160Α HDA161L HDA161L

Τιμή

327,51 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Περισσότερα προϊόντα

Χεριστήρια για αυτόματους διακόπτες ισχύος 2 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Τύπου A-HI για σειρές x160 και x250 1 διαθέσιμα προϊόντα
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 2 διαθέσιμα προϊόντα
Καλύμματα ακροδεκτών διακοπτών ισχύος 3 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

160 A
Μέγιστη ικανότητα διακοπής Icu κάτω από 400V (IEC/EN 60947-2)

18 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 240V (IEC/EN 60947-2)

25 kA
Ονομαστική ικανότητα διακοπής Ics σε 230 V AC σύμφωνα με το IEC 60947-2

25 kA
Ονομαστική ικανότητα διακοπής Ics σε 400 V AC σύμφωνα με το IEC 60947-2

18 kA
Ονομαστικό ρεύμα στους 0°C σύμφωνα με IEC 60947

187,20 A
Ονομαστικό ρεύμα στους 10°C σύμφωνα με IEC 60947

187,20 A
Ονομαστικό ρεύμα στους 15°C σύμφωνα με IEC 60947

184 A
Ονομαστικό ρεύμα στους 20°C σύμφωνα με IEC 60947

180,70 A
Ονομαστικό ρεύμα στους 25°C σύμφωνα με IEC 60947

177,40 A
Ονομαστικό ρεύμα στους 30°C σύμφωνα με IEC 60947

174,10 A
Ονομαστικό ρεύμα στους 35°C σύμφωνα με το IEC 60947

170,70 A
Ονομαστικό ρεύμα στους 40°C σύμφωνα με το IEC 60947

167,20 A
Ονομαστικό ρεύμα στους 45°C σύμφωνα με IEC 60947

163,60 A
Ονομαστικό ρεύμα στους 50°C σύμφωνα με IEC 60947

160 A
Ονομαστικό ρεύμα στους 55°C σύμφωνα με IEC 60947

156,20 A
Ονομαστικό ρεύμα στους 60°C σύμφωνα με το IEC 60947

152,40 A
Ονομαστικό ρεύμα στους 65°C σύμφωνα με IEC 60947

148,50 A
Ονομαστικό ρεύμα στους 70°C σύμφωνα με IEC 60947

144,40 A

Αριθμός πόλων

4
Στοιχείο ελέγχου/λειτουργίας

Εναλλαγή
Τύπος κατασκευής της συσκευής

Ολοκληρωμένη συσκευή

Χρόνος απόκρισης κατά το άνοιγμα

10 ms

Συχνότητα

50 - 60 Hz

Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

8.000 V
Ονομαστική τάση μόνωσης Ui

690 V
Ονομαστική τάση λειτουργίας Ue

220 - 415 V

Μονάδα ενεργοποίησης

TM F/F

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

43,80 W

Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

10.000
Αριθμός μηχανικών λειτουργιών

20.000

Κατηγορία προστασίας (IP)

IP4X

Εύκαμπτος αγωγός διατομής

4 - 70 mm²
Διατομή άκαμπτου αγωγού

4 - 95 mm²

Ονομαστική ροπή σύσφιξης

6 - 6 Nm
Θέση τοποθέτησης/σύνδεσης

Εμπρός
Ονομαστική ροπή σφίξιματος κάτω από τον ακροδέκτη

6 - 6 Nm
Ονομαστική ροπή σφίξιματος άνω ακροδέκτη

6 - 6 Nm

Είδος σύνδεσης

Βιδωτοί ακροδέκτες

Ρύθμιση θερμικής προστασίας xIN

1, 1

Ύψος

130 mm
Πλάτος

100 mm
Βάθος

68 mm

Κατάλληλο για ράγα DIN

Ναί

Χρόνος ενεργοποίησης μαγνητικής προστασίας

0 - 0 ms

Περιβαλλοντική αξία

Σύμφωνο με REACh - Χωρίς SVHC Ναι

Πιστοποιήσεις και έγγραφα

PEP - Moulded Case Circuit Breaker h3 x160 TM ADJ 3P3D 100A 18kA CTC (English)

PDF

14,81 MB

REACH declaration HDA161L

PDF

RoHS report HDA161L

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος HDA161L
Φύλλο δεδομένων προϊόντος

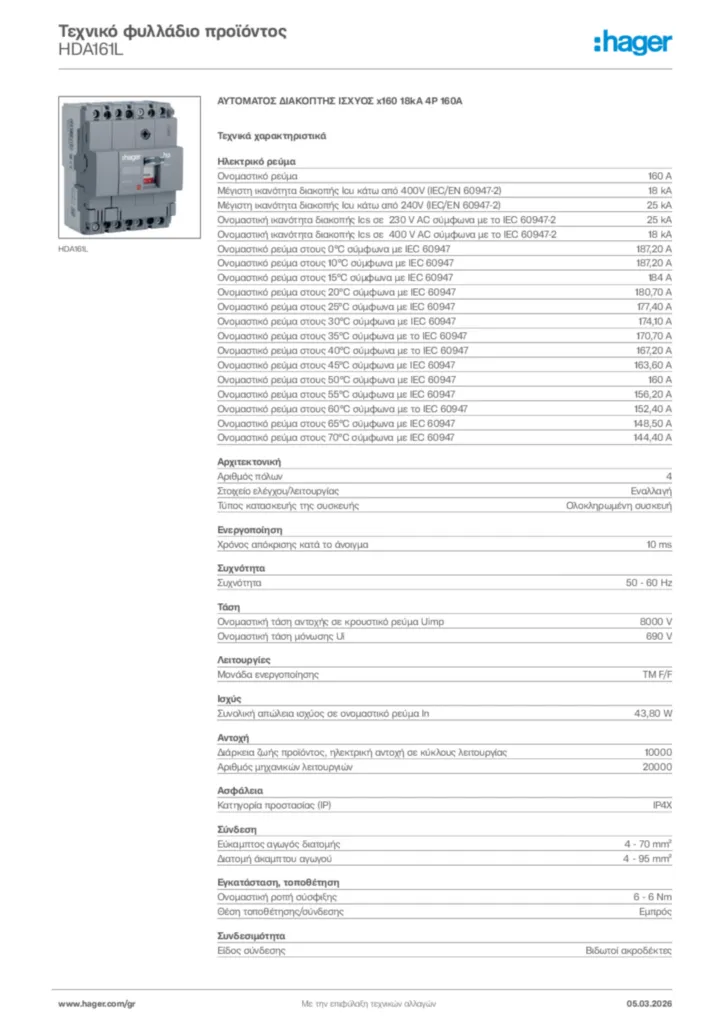

Hager Τεχνικό φυλλάδιο προϊόντος HDA161L
