Υλικά προστασίας ισχύος

ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ x160 18kA 4P 125Α HDA126L

EAN

3250613136604

Συσκευασία

1 τμχ

Τιμή

242,08 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Χεριστήρια για αυτόματους διακόπτες ισχύος 2 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Τύπου A-HI για σειρές x160 και x250 2 διαθέσιμα προϊόντα
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 2 διαθέσιμα προϊόντα
Καλύμματα ακροδεκτών διακοπτών ισχύος 3 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

125 A
Μέγιστη ικανότητα διακοπής Icu κάτω από 400V (IEC/EN 60947-2)

18 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 240V (IEC/EN 60947-2)

25 kA
Ονομαστική ικανότητα διακοπής Ics σε 230 V AC σύμφωνα με το IEC 60947-2

25 kA
Ονομαστική ικανότητα διακοπής Ics σε 400 V AC σύμφωνα με το IEC 60947-2

18 kA
Ονομαστικό ρεύμα στους 0°C σύμφωνα με IEC 60947

148,80 A
Ονομαστικό ρεύμα στους 10°C σύμφωνα με IEC 60947

148,80 A
Ονομαστικό ρεύμα στους 15°C σύμφωνα με IEC 60947

146 A
Ονομαστικό ρεύμα στους 20°C σύμφωνα με IEC 60947

143,20 A
Ονομαστικό ρεύμα στους 25°C σύμφωνα με IEC 60947

140,30 A
Ονομαστικό ρεύμα στους 30°C σύμφωνα με IEC 60947

137,40 A
Ονομαστικό ρεύμα στους 35°C σύμφωνα με το IEC 60947

134,40 A
Ονομαστικό ρεύμα στους 40°C σύμφωνα με το IEC 60947

131,30 A
Ονομαστικό ρεύμα στους 45°C σύμφωνα με IEC 60947

128,20 A
Ονομαστικό ρεύμα στους 50°C σύμφωνα με IEC 60947

125 A
Ονομαστικό ρεύμα στους 55°C σύμφωνα με IEC 60947

121,60 A
Ονομαστικό ρεύμα στους 60°C σύμφωνα με το IEC 60947

118,20 A
Ονομαστικό ρεύμα στους 65°C σύμφωνα με IEC 60947

114,70 A
Ονομαστικό ρεύμα στους 70°C σύμφωνα με IEC 60947

111,10 A

Αριθμός πόλων

4
Στοιχείο ελέγχου/λειτουργίας

Εναλλαγή
Τύπος κατασκευής της συσκευής

Ολοκληρωμένη συσκευή

Χρόνος απόκρισης κατά το άνοιγμα

10 ms

Συχνότητα

50 - 60 Hz

Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

8.000 V
Ονομαστική τάση μόνωσης Ui

690 V

Μονάδα ενεργοποίησης

TM F/F

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

33 W

Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

10.000
Αριθμός μηχανικών λειτουργιών

20.000

Κατηγορία προστασίας (IP)

IP4X

Εύκαμπτος αγωγός διατομής

4 - 70 mm²
Διατομή άκαμπτου αγωγού

4 - 95 mm²

Είδος σύνδεσης

Βιδωτοί ακροδέκτες

Ρύθμιση θερμικής προστασίας xIN

1, 1

Ύψος

130 mm
Πλάτος

100 mm
Βάθος

68 mm

Κατάλληλο για ράγα DIN

Ναί

Ονομαστική ροπή σύσφιξης

6 - 6 Nm
Θέση τοποθέτησης/σύνδεσης

Εμπρός
Ονομαστική ροπή σφίξιματος κάτω από τον ακροδέκτη

6 - 6 Nm
Ονομαστική ροπή σφίξιματος άνω ακροδέκτη

6 - 6 Nm

Χρόνος ενεργοποίησης μαγνητικής προστασίας

0 - 0 ms

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναί

Σύμφωνο με REACh - Χωρίς SVHC Ναί

Πιστοποιήσεις και έγγραφα

PEP document en-GB 2025-07-25

PDF

14,81 MB

Hager REACH declaration HDA126L

PDF

RoHS report HDA126L

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος HDA126L

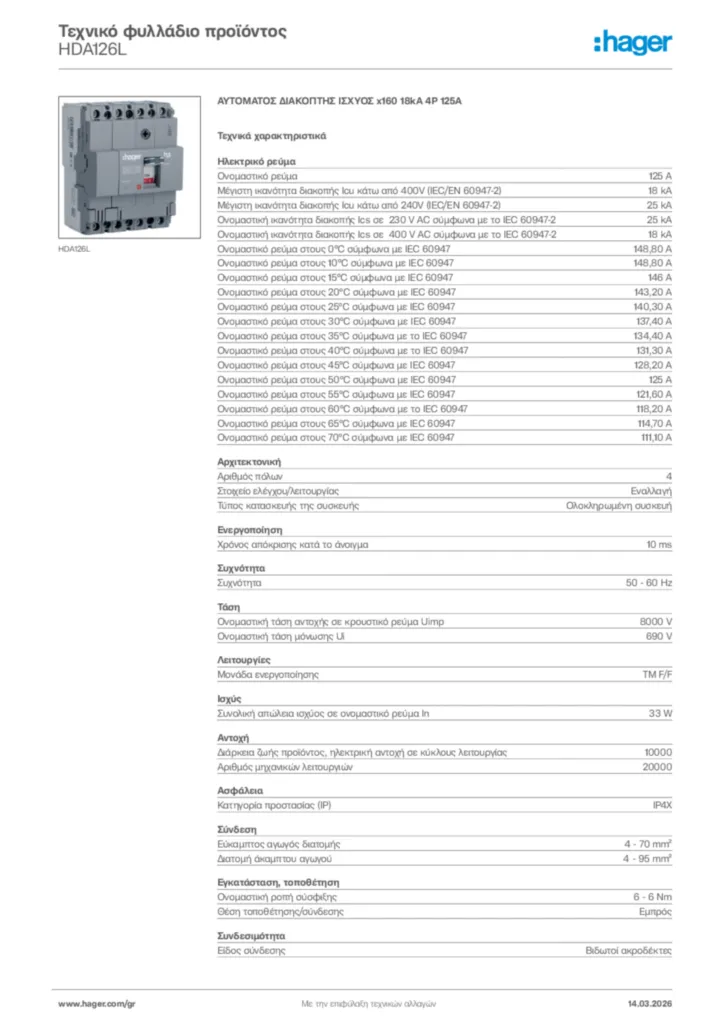

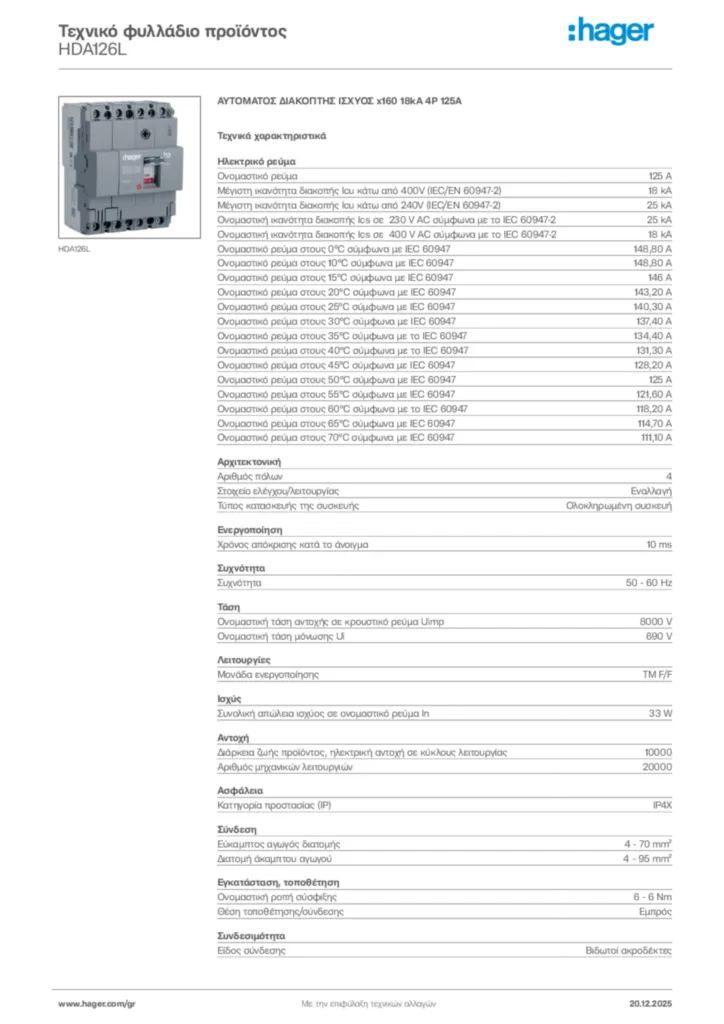

Product datasheet

Hager Τεχνικό φυλλάδιο προϊόντος HDA126L

ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ x160 18kA 4P 125Α

PDF
Installation manual

Installation manual International 2021-06-07

PDF

8,51 MB
Declaration of conformity

Declaration of conformity en-GB 2025-03-20

PDF

430,96 kB

Declaration of conformity en-GB 2025-03-20

PDF

435,49 kB

Περισσότερα τεκμηρίωση
