ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ X160 ΣΤΑΘ. Θ-Μ 18ΚΑ 4Ρ 16Α HDA017L

EAN

3250613136420

Συσκευασία

1 τμχ

Το προϊον δεν είναι πλέον διαθέσιμο, αλλά οι τεχνικές πληροφορίες του είναι ακόμα διαθέσιμες.
Για περισσότερες πληροφορίες επικοινωνήστε μαζί μας.

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Χεριστήρια για αυτόματους διακόπτες ισχύος 2 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Τύπου A-HI για σειρές x160 και x250 2 διαθέσιμα προϊόντα
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 2 διαθέσιμα προϊόντα
Καλύμματα ακροδεκτών διακοπτών ισχύος 3 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

16 A
Μέγιστη ικανότητα διακοπής Icu κάτω από 400V (IEC/EN 60947-2)

18 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 240V (IEC/EN 60947-2)

25 kA
Ονομαστική ικανότητα διακοπής Ics σε 230 V AC σύμφωνα με το IEC 60947-2

25 kA
Ονομαστική ικανότητα διακοπής Ics σε 400 V AC σύμφωνα με το IEC 60947-2

18 kA
Ονομαστικό ρεύμα στους 0°C σύμφωνα με IEC 60947

21,50 A
Ονομαστικό ρεύμα στους 10°C σύμφωνα με IEC 60947

21,50 A
Ονομαστικό ρεύμα στους 15°C σύμφωνα με IEC 60947

20,90 A
Ονομαστικό ρεύμα στους 20°C σύμφωνα με IEC 60947

20,20 A
Ονομαστικό ρεύμα στους 25°C σύμφωνα με IEC 60947

19,60 A
Ονομαστικό ρεύμα στους 30°C σύμφωνα με IEC 60947

18,90 A
Ονομαστικό ρεύμα στους 35°C σύμφωνα με το IEC 60947

18,20 A
Ονομαστικό ρεύμα στους 40°C σύμφωνα με το IEC 60947

17,50 A
Ονομαστικό ρεύμα στους 45°C σύμφωνα με IEC 60947

16,70 A
Ονομαστικό ρεύμα στους 50°C σύμφωνα με IEC 60947

16 A
Ονομαστικό ρεύμα στους 55°C σύμφωνα με IEC 60947

15,10 A
Ονομαστικό ρεύμα στους 5°C σύμφωνα με IEC 60947

20,90 A
Ονομαστικό ρεύμα στους 60°C σύμφωνα με το IEC 60947

14,20 A
Ονομαστικό ρεύμα στους 65°C σύμφωνα με IEC 60947

13,30 A
Ονομαστικό ρεύμα στους 70°C σύμφωνα με IEC 60947

12,30 A

Αριθμός πόλων

4
Στοιχείο ελέγχου/λειτουργίας

Εναλλαγή
Τύπος κατασκευής της συσκευής

Ολοκληρωμένη συσκευή

Χρόνος απόκρισης κατά το άνοιγμα

10 ms

Συχνότητα

50 - 60 Hz

Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

8.000 V
Ονομαστική τάση μόνωσης Ui

690 V

Μονάδα ενεργοποίησης

TM F/F

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

5,30 W

Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

10.000
Αριθμός μηχανικών λειτουργιών

20.000

Κατηγορία προστασίας (IP)

IP4X

Εύκαμπτος αγωγός διατομής

4 - 70 mm²
Διατομή άκαμπτου αγωγού

4 - 95 mm²

Είδος σύνδεσης

Βιδωτοί ακροδέκτες

Ρύθμιση θερμικής προστασίας xIN

1, 1

Ύψος

130 mm
Πλάτος

100 mm
Βάθος

68 mm

Κατάλληλο για ράγα DIN

Ναί

Θέση τοποθέτησης/σύνδεσης

Εμπρός

Χρόνος ενεργοποίησης μαγνητικής προστασίας

0 - 0 ms

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναί

Σύμφωνο με REACh - Χωρίς SVHC Ναί

Πιστοποιήσεις και έγγραφα

PEP document en-GB 2025-07-25

PDF

14,81 MB

Hager REACH declaration HDA017L

PDF

RoHS report HDA017L

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος HDA017L

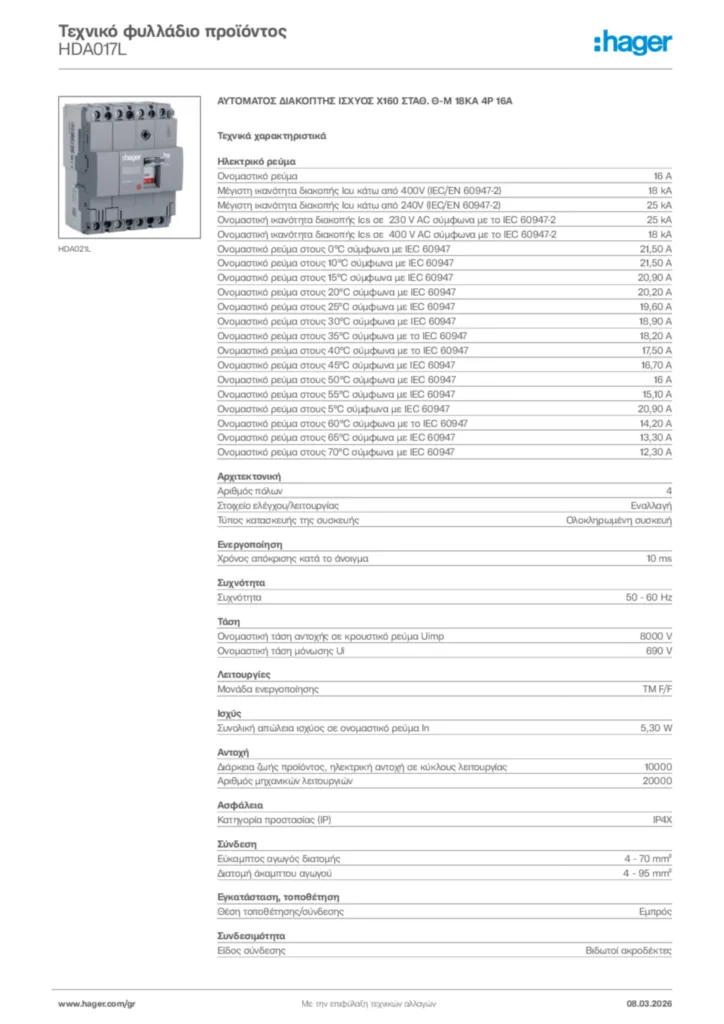

Product datasheet
