ΡΕΛΕ ΔΙΑΡΡΟΗΣ AC 100mA 2X25A CE226J
EAN
3250611616405
Συσκευασία
1 τμχ
Ομάδα τιμών
B110
Τιμή
61,53 €
/ τμχ
Συνδεθείτε για να δημιουργήσετε μια λίστα προϊόντων
Πρέπει να είστε συνδεδεμένοι στο λογαριασμό σας στο myHager για να δημιουργήσετε λίστες προϊόντων
Ολοκληρώστε το συστημά σας
Προαιρετικά αξεσουάρ
-
Βοηθητικές επαφές 1 διαθέσιμα προϊόντα -
Αντάπτορες ράγας DIN 1 διαθέσιμα προϊόντα -
Μηχανικά εξαρτήματα υλικών προστασίας ισχύος 1 διαθέσιμα προϊόντα -
Πηνία εργασίας 2 διαθέσιμα προϊόντα -
Πηνία έλλειψης τάσης 2 διαθέσιμα προϊόντα -
Δείτε περισσότερα 4 άλλα διαθέσιμα προϊόντα
Ολοκληρώστε το συστημά σας
-
CZ001
ΒΟΗΘΗΤΙΚΗ ΕΠΑΦΗ ΔΙΑΚΟΠΗΣ & ΣΗΜΑΤΟΔΟΤΗΣΗΣ 2NO+2NC
31,46 € / τμχ*
-
L061
ΜΕΤΑΤΡΟΠΕΑΣ ΥΨΟΥΣ ΧΑΜ. ΥΛΙΚΟ 15ΜΜ
2,07 € / τμχ*
-
LZ060
ΔΙΑΧΩΡΙΣΤΙΚΟ ΑΠΑΓΩΓΗΣ ΘΕΡΜΟΤΗΤΑΣ ΡΑΓΑΣ
1,67 € / τμχ*
-
MZ205
ΠΗΝΙΟ ΕΛΛΕΙΨΕΩΣ ΤΑΣΕΩΣ 48V DC
32,53 € / τμχ* -
MZ206ΠΗΝΙΟ ΕΛΛΕΙΨΕΩΣ ΤΑΣΕΩΣ 230V AC
32,23 € / τμχ*
-
MZ212ΠΗΝΙΟ ΥΠΕΡΤΑΣΗΣ 230V AC
58,24 € / τμχ*
-
MZN175ΕΞΑΡΤΗΜΑ ΚΛΕΙΔΩΜΑΤΟΣ ΑΥΤΟΜΑΤΗ ΑΣΦΑΛΕΙΑ
9,44 € / τμχ* -
MZN176ΕΞΑΡΤΗΜΑ ΚΛΕΙΔΩΜΑΤΟΣ ΜΕ ΣΥΡΜΑ ΑΥΤ. ΑΣΦ.
3,58 € / τμχ*
-
CZN005ΚΑΛΥΜΜΑ ΑΚΡΟΔΕΚΤΗ ΡΕΛΕ 2M -63Α
5,19 € / τμχ*
Τεχνικές ιδιότητες
Αρχιτεκτονική
-
Πόλοι1P+N
Ηλεκτρικό ρεύμα
-
Ονομαστικό ρεύμα25 A
-
Ονομαστικό ρεύμα διαρροής Idn100 mA
-
Τελική ικανότητα διακοπής Idm1,50 kA
-
Ονομαστικό ρεύμα βραχυκύκλωσης υπό όρους Inc σύμφωνα με το πρότυπο EN 61008-16 kA
-
Ονομαστικό ρεύμα στους -25°C25 A
-
Ονομαστικό ρεύμα στους -20°C25 A
-
Ονομαστικό ρεύμα στους -15°C25 A
-
Ονομαστικό ρεύμα στους -10°C25 A
-
Ονομαστικό ρεύμα στους -5°C25 A
-
Ονομαστικό ρεύμα στους 0°C25 A
-
Ονομαστικό ρεύμα στους 5°C25 A
-
Ονομαστικό ρεύμα στους 10°C25 A
-
Ονομαστικό ρεύμα στους 15°C25 A
-
Ονομαστικό ρεύμα στους 20°C25 A
-
Ονομαστικό ρεύμα στους 25°C25 A
-
Ονομαστικό ρεύμα στους 30°C25 A
-
Ονομαστικό ρεύμα στους 35°C25 A
-
Ονομαστικό ρεύμα στους 40°C25 A
-
Ονομαστικό ρεύμα στους 45°C25 A
-
Ονομαστικό ρεύμα στους 50°C25 A
-
Ονομαστικό ρεύμα στους 55°C25 A
-
Ονομαστικό ρεύμα στους 60 °C25 A
-
Ονομαστικό ρεύμα στους 65°C25 A
-
Ονομαστικό ρεύμα στους 70°C21 A
Κύρια ηλεκτρικά χαρακτηριστικά
-
Ονομαστική ροπή σφίξιματος άνω ακροδέκτη2,80 - 2,80 Nm
-
Ονομαστική ροπή σφίξιματος κάτω από τον ακροδέκτη2,80 - 2,80 Nm
Τάση
-
Ονομαστική τάση λειτουργίας Ue230 - 230 V
-
Τύπος τροφοδοσίας τάσηςAC
-
Ονομαστική τάση μόνωσης Ui500 V
-
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp4.000 V
-
Μέγιστη τάση λειτουργίας253 V
Συχνότητα
-
Συχνότητα50 - 50 Hz
Χωρητικότητα
-
Αριθμός στοιχείων2
Συμβατότητα
-
Κατάλληλο για ράγα DINΝαί
Ασφάλεια
-
Τύπος διαφορικής προστασίαςAC
-
Κατηγορία προστασίας (IP)IP20
Εγκατάσταση, τοποθέτηση
-
Τύπος σύνδέσεων για υλικά ράγαςΒιδωτοί ακροδέκτες
-
Τύπος κάτω σύνδεσης για υλικά ράγαςδυνατότητα χρήσης διχαλωτών μπαρών
-
Ονομαστική ροπή σύσφιξης2,80 - 2,80 Nm
Σύνδεση
-
Διατομή εισόδου και εξόδου με βίδες, για μαζικούς αγωγούς1 - 25 mm²
-
Διατομή εισόδου και εξόδου με βίδες, για εύκαμπτους αγωγούς1 - 16 mm²
Ισχύς
-
Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In1,30 W
Συνθήκες χρήσης
-
Max. Υψόμετρο2.000 m
Αντοχή
-
Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας2.000
-
Αριθμός μηχανικών λειτουργιών4.000
Συνδεσιμότητα
-
Είδος σύνδεσηςΒιδωτοί ακροδέκτες
-
Ευθυγράμμιση άνω σύνδεσης για υλικά ράγαςΕυθυγραμμισμένα τερματικά
-
Ευθυγράμμιση κάτω σύνδεσης για υλικά ράγαςΕυθυγραμμισμένα τερματικά
Διαστάσεις
-
Ύψος83 mm
-
Πλάτος35 mm
-
Βάθος70 mm
Περιβαλλοντική αξία
Πιστοποιήσεις και έγγραφα
Λήψεις
-

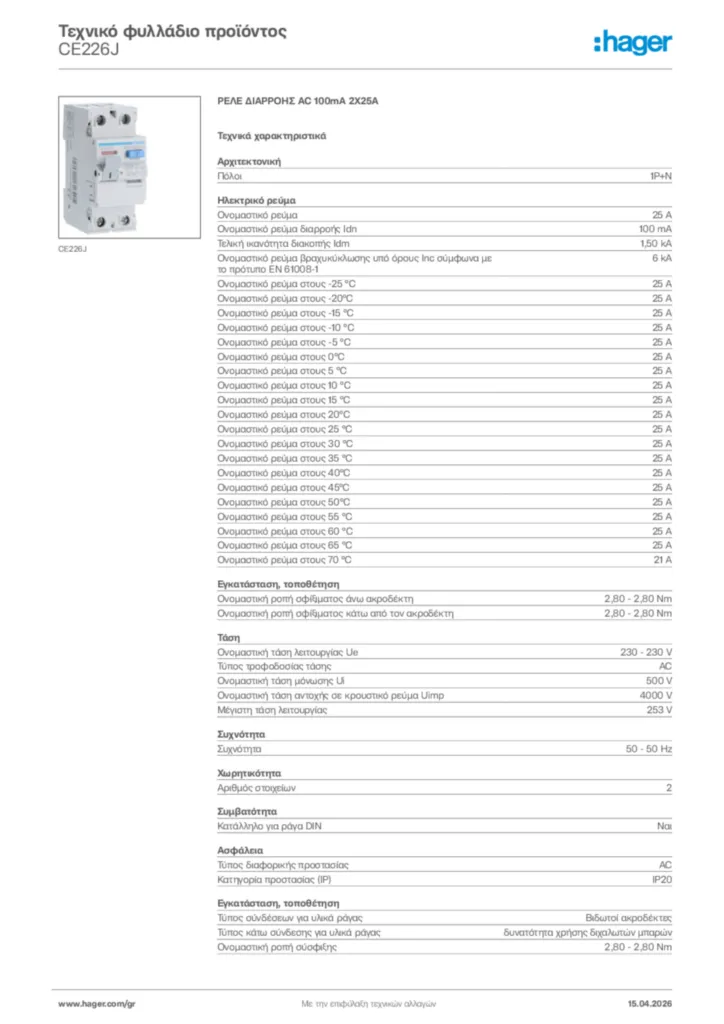

Εικόνα προϊόντος
-
Manual
Manual International 2014-10-14
PDF1,33 MB -
Declaration of conformity
Declaration of conformity en-GB 2025-01-15
PDF679,35 kB
