Parafoudre de type 2 avec disjoncteur associé Imax 15kA 3P+N 5modules. Les parafoudres de type 2 auto-protégé protègeront l’ensemble des équipements électriques, et ce, en mode commun et mode différentiel. Le disjoncteur associé directement au parafoudre, permet un choix aisé et offre une solution compacte. L’association du disjoncteur et du parafoudre, permet également de réduire les longueurs de connexion et d’abaisser la valeur de tension résiduelle Up.

EAN

3250615512383

Conditionnement

1 Pièce

Hagercad, pour vos projets électriques tertiaires

Parafoudres

Parafoudre de type 2 avec disjoncteur associé Imax 15kA 3P+N 5modules SPB815D

Name: SPB815D
Brand: Hager
SKU: SPB815D
Price: 503.86 EUR

Prix

503,86 €

HT/ Pièce *

Trouver un distributeur

Caractéristiques techniques
Données environnementales
Documents
Plus de produits

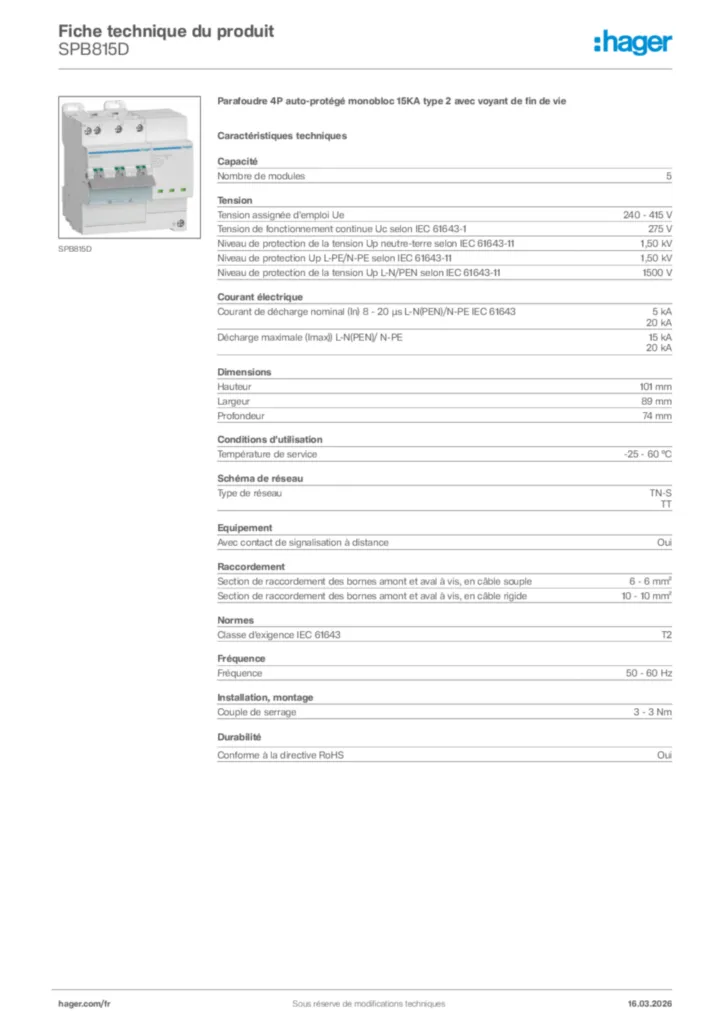

Fiche produit

Caractéristiques techniques

Nombre de modules

5

Tension de fonctionnement continue Uc selon IEC 61643-1

275 V
Niveau de protection de la tension Up neutre-terre selon IEC 61643-11

1 500 V
Niveau de protection de tension jusqu'à L-N (PEN)

1,3 kV
Niveau de protection contre les surtensions jusqu'à L-PE

1,5 kV
Type de tension d'alimentation

AC
Catégorie de surtension selon IEC 60947-1

3
Tension nominale

240 - 415 V AC ± 10%

Courant de décharge max. (Imax) L-N (PEN)

15 kA
Courant de décharge max (Imax) L-PE

15 kA
Courant de décharge max. (Imax), N-PE

20 kA
Courant de décharge nominal In, 8 - 20 µs, L-N (PEN)

5 kA
Courant de décharge nominal In, 8 - 20 µs, N-PE

20 kA
Courant de décharge nominal In 8 - 20 µs L-PE IEC 61643-11

5 kA
Capacité d'extinction du courant de suite

0,10 kA
Courant de court-circuit nominal (Isccr)

7,5 kA
Courant résiduel IPE

< 5 μA

Hauteur

101 mm
Largeur

89 mm
Profondeur

74 mm
Longueur de dénudage

12 mm

Classe de protection (IP)

IP20
Classe de protection

Classe II
Comportement TOV à UT (N-PE)

1200 V AC (200 ms / withstand mode)
Mode de protection

L-N, L-PE, N-PE
Comportement TOV à UT (L-N)

350 V AC (5 s / withstand mode)

Température de service

-25 - 60 °C
Tropicalisation/humidité/Exécution

5 - 95%
Température de stockage/transport

-25 - 60 °C
Degré de pollution suivant IEC 60664/IEC 60947-2

2
Altitude max.

2 000 m

Couleur du produit

Gris clair
Code RAL

7035
Matériau

Thermoplastique

Type de réseau

TN-S, TT
Schéma TN

Oui
Réseau TN-C

Non
Schéma DC

Non
Réseau IT

Non
Réseau TT

Oui
Réseau TN-C-S

Non
Schéma TN-S

Oui

Avec contact de signalisation à distance

Non

Section de raccordement des bornes amont et aval à vis, en câble souple

1,5 - 10 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

1,5 - 10 mm²
Section de raccordement en câble rigide pour la terre

1,5 - 10 mm²
Section de raccordement en câble souple pour la terre

1,5 - 10 mm²
Section de raccordement en câble souple

1.5 - 10 mm²
Section de raccordement en câble rigide

1.5 - 10 mm²
Type de connexion / prise

Borne à vis
Nombre de points de connexions

1

Classe d'exigence IEC 61643

T2

Fréquence

50 - 60 Hz

Couple de serrage

3 - 3 Nm
Compatible pour une installation en intérieur

Oui

Type de pôles

3P+N

Avec fusible de protection intégré

Oui

Type de montage

Rail DIN
Type de raccordement

borne à vis

Avec témoin lumineux

Oui

Convient pour une configuration supplémentaire du système

Non

Type de filtre produit

SPD

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui
