Parafoudre 4P T2 TNS/TT Uc 275V In 20kA Imax 40kA telesignalisation SPB440R
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Parafoudre pour équipement électrotechnique / alimentation électrique 2 produit(s) disponible(s)
Complétez votre système

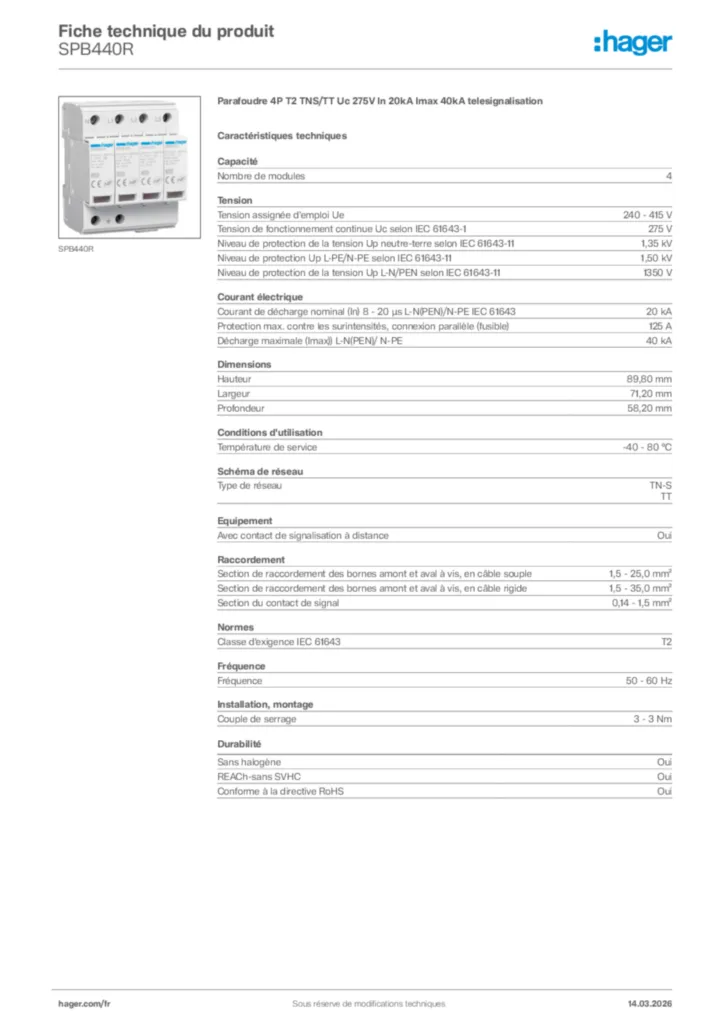

Caractéristiques techniques
-
Nombre de modules4
-
Tension assignée d'emploi Ue240 - 415 V
-
Tension maximale de régime permanent Uc suivant IEC 61643-1275 V
-
Niveau de protection Up IEC 61643-11,35 kV
-
Niveau de protection Up L-PE/N-PE selon IEC 61643-111,50 kV
-
Niveau de protection Up L-N/PEN selon IEC 61643-111 350 V
-
Courant nominal de décharge (In) 8 - 20 µs, IEC61643)L-N(PEN)/N-PE20 kA
-
Protection max. contre les surintensités, connexion parallèle (fusible)125 A
-
Courant choc (Iimp) L-N(PEN)/N-PE40 kA
-
Hauteur89,80 mm
-
Largeur71,20 mm
-
Profondeur58,20 mm
-
Température de service-40 - 80 °C
-
Type de réseauTN-S, TT
-
Avec contact de signalisation à distanceOui
-
Section de raccordement des bornes amont et aval à vis, en câble souple1,5 - 25,0 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1,5 - 35,0 mm²
-
Contact de signal Sections de connexion0,14 - 1,5 mm²
-
Classe d'exigence IEC61643T2
-
Fréquence50 - 60 Hz
-
Couple de serrage3 - 3 Nm
