Coupe-circuit 3P+N 32A 690V L38 4 modules LSN504

Coupe-circuit 3P+N 32A 690V L38 4 modules. Compatible avec les cartouches fusibles de taille 10*38mm.

EAN

3250614120107

Conditionnement

3 Pièces

Outils de conception

Hagercad, pour vos projets électriques tertiaires

Prix

72,48 €

HT/ Pièce *

Trouver un distributeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

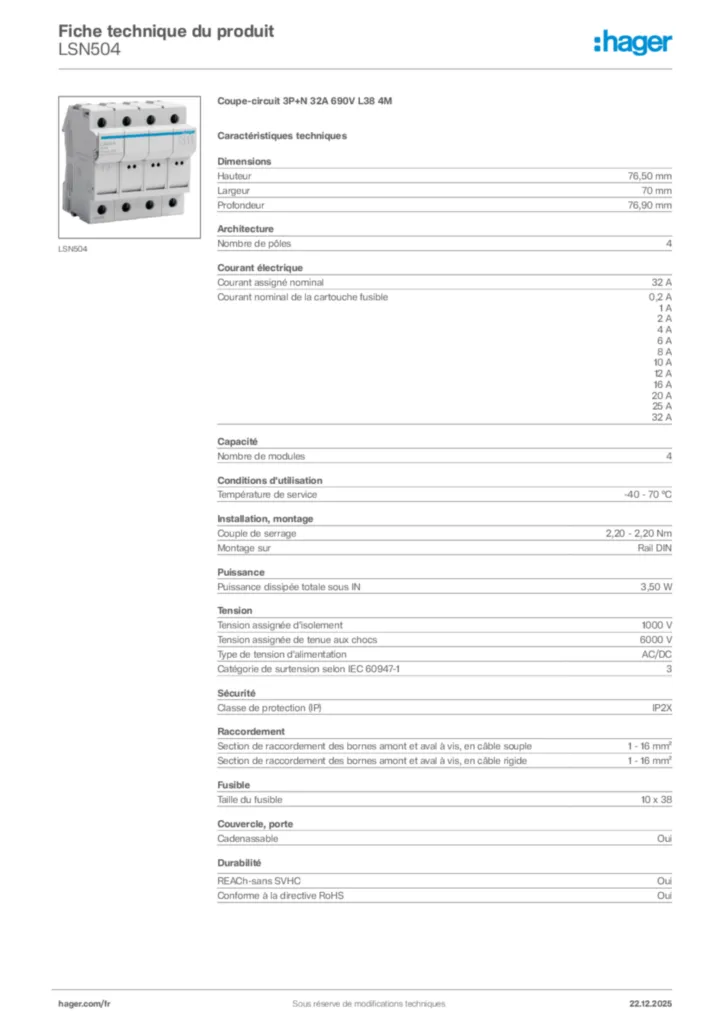

Fiche produit

Complétez votre système

Rail de phase 3 produit(s) disponible(s)
Accessoires pour les fonctions 1 produit(s) disponible(s)

Caractéristiques techniques

Hauteur

76,50 mm
Largeur

70 mm
Profondeur

76,90 mm

Nombre de pôles

4

Courant assigné nominal

32 A
Courant nominal de la cartouche fusible

0,2 A, 1 A, 2 A, 4 A, 6 A, 8 A, 10 A, 12 A, 16 A, 20 A, 25 A, 32 A

Nombre de modules

4

Nombre de demi-modules de 17.5mm uniquement pour appareil et kit

8

Température de service

-40 - 70 °C

Couple de serrage

2,20 - 2,20 Nm
Montage sur

Rail DIN

Puissance dissipée totale sous IN

3,50 W

Tension assignée d'isolement

1 000 V
Tension assignée de tenue aux chocs

6 000 V
Type de tension d'alimentation

AC/DC
Catégorie de surtension selon IEC 60947-1

3

Classe de protection (IP)

IP2X

Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 16 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 16 mm²

Taille du fusible

10 x 38

Cadenassable

Oui

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui

REACh-sans SVHC Oui
