Disjoncteur Ouvert HW1 66kA 1250A 3P Fixe pour TU sentinel Energy HW1E312FE
Disjoncteur Ouvert HW1 de la gamme HW+ avec un pouvoir de coupure de 66kA et une intensité nominale de 1250A en version 3 Pôles Fixe pour déclencheur sentinel Energy
EAN
3250613235772
Conditionnement
1 Pièce
Outils de conception
Prix
9 440,87 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Alimentation DC 1 produit(s) disponible(s) -
Fonctions de connexion 6 produit(s) disponible(s) -
bobine à émission 6 produit(s) disponible(s) -
Bloc de contact auxiliaire 6 produit(s) disponible(s) -
Bobine à fermeture 6 produit(s) disponible(s) -
Accessoires pour les fonctions 3 produit(s) disponible(s)
Complétez votre système
-
HTG911H
Alimentation 230VAC/24VDC 2, 5A à 70°C
328,29 € HT / Pièce*
-
HWY005H
Adaptateurs de Connexion Verticale 3 Pôles HW1 (VCA)
1 298,09 € HT / Pièce* -
HWY040HPrises Avant - haut/bas - HW1 fixe 3 Pôles (FC)
405,66 € HT / Pièce* -
HWY001HÉpanouisseurs 3P HW1 (SP)
973,57 € HT / Pièce* -
HWY040HSAPrises Avant - haut/bas - HW1 fixe 3 Pôles (FC)
405,66 € HT / Pièce* -
HWY048HSAPrises Arrière - haut/bas - HW1 3 Pôles (RC)
405,66 € HT / Pièce* -
HWY048HPrises Arrière - haut/bas - HW1 3 Pôles (RC)
405,66 € HT / Pièce*
-
HWX020H
Bobine à émission 24-30V AC/DC (SH)
465,16 € HT / Pièce* -
HWX021HBobine à émission 48-60V AC/DC (SH)
465,16 € HT / Pièce* -
HWX023HBobine à émission 200-250V AC/DC (SH)
465,16 € HT / Pièce* -
HWX020HSABobine à émission 24-30V AC/DC (SH)
465,16 € HT / Pièce* -
HWX021HSABobine à émission 48-60V AC/DC (SH)
465,16 € HT / Pièce* -
HWX023HSABobine à émission 200-250V AC/DC (SH)
465,16 € HT / Pièce*
-
HWX040H
Contact auxiliaire HW1 (AX)
81,14 € HT / Pièce* -
HWX041HContact auxiliaire bas niveau HW1 (AX)
108,18 € HT / Pièce* -
HWX047HContact Défaut Déclenchement pour HW1 (FS)
86,54 € HT / Pièce* -
HWX040HSA
Contact auxiliaire HW1 (AX)
81,14 € HT / Pièce* -
HWX041HSA
Contact auxiliaire bas niveau HW1 (AX)
108,18 € HT / Pièce* -
HWX047HSAContact Défaut Déclenchement pour HW1 (FS)
86,54 € HT / Pièce*
-
HWX025H
Bobine à fermeture 24-30V AC/DC (CC)
465,16 € HT / Pièce* -
HWX026HBobine à fermeture 48-60V AC/DC (CC)
465,16 € HT / Pièce* -
HWX028HBobine à fermeture 200-250V AC/DC (CC)
465,16 € HT / Pièce* -
HWX026HSABobine à fermeture 48-60V AC/DC (CC)
465,16 € HT / Pièce* -
HWX025HSABobine à fermeture 24-30V AC/DC (CC)
465,16 € HT / Pièce* -
HWX028HSABobine à fermeture 200-250V AC/DC (CC)
465,16 € HT / Pièce*
-
HWX070H
Compteur de cycles ON/OFF HW1 (CYC)
486,79 € HT / Pièce* -
HWX190HAucun OAC factice
1,09 € HT / Pièce* -
HWX070HSACompteur de cycles ON/OFF HW1 (CYC)
486,79 € HT / Pièce*
-
HWY702Serrure à came RO Type 2 - K2L2/L4/L5
335,35 € HT / Pièce* -
HWY704Serrure à came RO Type 4 - K4L4
335,35 € HT / Pièce* -
HWY269HVerrou pour cadenas OFF HW1 (OLP)
216,35 € HT / Pièce* -
HWY260HAdaptateur verrouillage en OFF par clé HW1 - Ronis/Profalux/Kirk (OLK)
216,35 € HT / Pièce* -
HWY224HPlatine pour interverr.méca. HW1 Fixe Secours (type 2S) - 1 platine/ACB (MI)
1 162,88 € HT / Pièce* -
HWY229HSet câble 5m pour interverrouillage mécanique
432,70 € HT / Pièce* -
HWY228HSet câble 3m pour interverrouillage mécanique
324,53 € HT / Pièce* -
HWY218HSet câble 1, 5m pour interverrouillage mécanique
270,44 € HT / Pièce* -
HWY360HSans verrouillage bouton OFF HW1
7,59 € HT / Pièce* -
HWY269HSAVerrou pour cadenas OFF HW1 (OLP)
216,35 € HT / Pièce* -
HWY260HSAAdaptateur verrouillage en OFF par clé HW1 - Ronis/Profalux/Kirk (OLK)
216,35 € HT / Pièce* -
HWY360HSASans verrouillage bouton OFF HW1
7,59 € HT / Pièce* -
HWY230HPlatine pour interverr.méca. HW1 Fixe Couplage (type 3C) - 1 platine/ACB (MI)
1 162,88 € HT / Pièce* -
HWY234HPlatine pour interverr.méca. HW1 Fixe Secours (type 3S/3Sx) - 1 platine/ACB (MI)
1 162,88 € HT / Pièce*
-
HWX001HMoteur de rechargement 24V AC 50/60Hz HW1 (MO)
1 947,13 € HT / Pièce* -
HWX002HMoteur de rechargement 48-60V AC 50/60Hz HW1 (MO)
1 947,13 € HT / Pièce* -
HWX004HMoteur de rechargement 200-250V AC 50/60Hz HW1 (MO)
1 947,13 € HT / Pièce* -
HWX701HMoteur de rechargement 24V DC HW1 (MO)
1 947,13 € HT / Pièce* -
HWX702HMoteur de rechargement 48-60V DC HW1 (MO)
1 947,13 € HT / Pièce* -
HWX004HSAMoteur de rechargement 200-250V AC 50/60Hz HW1 (MO)
1 947,13 € HT / Pièce* -
HWX002HSAMoteur de rechargement 48-60V AC 50/60Hz HW1 (MO)
1 947,13 € HT / Pièce* -
HWX701HSAMoteur de rechargement 24V DC HW1 (MO)
1 947,13 € HT / Pièce* -
HWX702HSAMoteur de rechargement 48-60V DC HW1 (MO)
1 947,13 € HT / Pièce* -
HWX001HSAMoteur de rechargement 24V AC 50/60Hz HW1 (MO)
1 947,13 € HT / Pièce*
-
HWX090HOAC pour HW+
1 730,78 € HT / Pièce* -
HWX091HContact prêt à fermer HW1 (RTC)
270,44 € HT / Pièce* -
HWX051HSAContact de position bas niveau (PS)
432,70 € HT / Pièce* -
HWX050HSAContact de position (PS)
77,28 € HT / Pièce* -
HWX091HSAContact prêt à fermer HW1 (RTC)
270,44 € HT / Pièce* -
HWX090HSAOAC pour HW+
1 730,78 € HT / Pièce*
-
HWY089HCapot Bouton Poussoir HW1 (PBC)
378,62 € HT / Pièce* -
HWY958HÉcran chambre de coupure 3P
129,81 € HT / Pièce* -
HWY089HSACapot Bouton Poussoir HW1 (PBC)
378,62 € HT / Pièce*
-
HWW686HCalibreur In= 800A Harmonic
752,07 € HT / Pièce* -
HWW728HSACalibreur In= 1250A Ultimate
1 885,32 € HT / Pièce* -
HWW727HSACalibreur In= 1000A Ultimate
1 885,32 € HT / Pièce* -
HWW726HSACalibreur In= 800A Ultimate
1 885,32 € HT / Pièce* -
HWW688HSACalibreur In= 1250A Harmonic
752,07 € HT / Pièce* -
HWW687HSACalibreur In= 1000A Harmonic
752,07 € HT / Pièce* -
HWW686HSACalibreur In= 800A Harmonic
752,07 € HT / Pièce* -
HWW688HCalibreur In= 1250A Harmonic
752,07 € HT / Pièce* -
HWW687HCalibreur In= 1000A Harmonic
752,07 € HT / Pièce* -
HWW466HCalibreur In= 800A
54,09 € HT / Pièce* -
HWW726HCalibreur In= 800A Ultimate
1 885,32 € HT / Pièce* -
HWW727HCalibreur In= 1000A Ultimate
1 885,32 € HT / Pièce* -
HWW728HCalibreur In= 1250A Ultimate
1 885,32 € HT / Pièce* -
HWW467HSACalibreur In= 1000A
54,09 € HT / Pièce* -
HWW468HSACalibreur In= 1250A
54,09 € HT / Pièce* -
HWW466HSACalibreur In= 800A
54,09 € HT / Pièce* -
HWW468HCalibreur In= 1250A
54,09 € HT / Pièce* -
HWW467HCalibreur In= 1000A
54,09 € HT / Pièce*
-
HWX030HBobine à manque de tension 24-30V AC/DC (UV)
465,16 € HT / Pièce* -
HWX031HBobine à manque de tension 48-60V AC/DC (UV)
465,16 € HT / Pièce* -
HWX033HBobine à manque de tension 200-250V AC/DC (UV)
465,16 € HT / Pièce* -
HWX033HSABobine à manque de tension 200-250V AC/DC (UV)
465,16 € HT / Pièce* -
HWX031HSABobine à manque de tension 48-60V AC/DC (UV)
465,16 € HT / Pièce* -
HWX030HSABobine à manque de tension 24-30V AC/DC (UV)
465,16 € HT / Pièce*
-
HWY950HConnecteur d'auxiliaire type A 6/3 pour AX, MO, FS, RTC, UV, SH, CC
27,05 € HT / Pièce* -
HWY951HConnecteur d'auxiliaire type B 6/6 pour ENCT, Sentinel
43,27 € HT / Pièce* -
HWY952HConnecteur d'auxiliaire type C 2*6/3 pour ZSI, OAC
43,27 € HT / Pièce* -
HWY951HSAConnecteur d'auxiliaire type B 6/6 pour ENCT, Sentinel
43,27 € HT / Pièce* -
HWY952HSAConnecteur d'auxiliaire type C 2*6/3 pour ZSI, OAC
43,27 € HT / Pièce* -
HWY950HSAConnecteur d'auxiliaire type A 6/3 pour AX, MO, FS, RTC, UV, SH, CC
27,05 € HT / Pièce*
-
HWY033HRetardateur pour bobine à manque de tension 200-250V AC (UVTC)
649,05 € HT / Pièce* -
HWY034HRetardateur pour bobine à manque de tension 380-480V AC (UVTC)
649,05 € HT / Pièce* -
HWY031HRetardateur pour bobine à manque de tension 48-60V AC/DC (UVTC)
649,05 € HT / Pièce* -
HWY030HRetardateur pour bobine à manque de tension 24-30V AC/DC (UVTC)
649,05 € HT / Pièce*
-
HWW453HDéclencheur électronique version sentinel Energy LSI
4 100,30 € HT / Pièce*
-
HWY210HAdaptateur ACB pour écran déporté HTD210H
150,42 € HT / Pièce*
-
HWY966HModule de Communication TCP/IP
1 081,74 € HT / Pièce* -
HWY965HModule de Communication RTU
432,70 € HT / Pièce* -
HWX060HModule d'isolation (INS)
162,78 € HT / Pièce* -
HWX060HSAModule d'isolation (INS)
162,78 € HT / Pièce*
-
HWX062HCâble bobine pour communication
64,91 € HT / Pièce*
-
HWY280HCadre de porte fine pour HW1 Fixe (DF)
162,27 € HT / Pièce*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal1 250 A
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-266 kA
-
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-255 kA
-
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-255 kA
Tension
-
Tension assignée d'isolement1 000 V
-
Tension assignée de tenue aux chocs12 000 V
-
Type de tension d'alimentationAC
Architecture
-
Nombre de pôles3
-
Type de pôles3P3D
-
Type de boitierProduit complet
Déclenchements
-
Temps de réponse à la fermeture45 ms
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

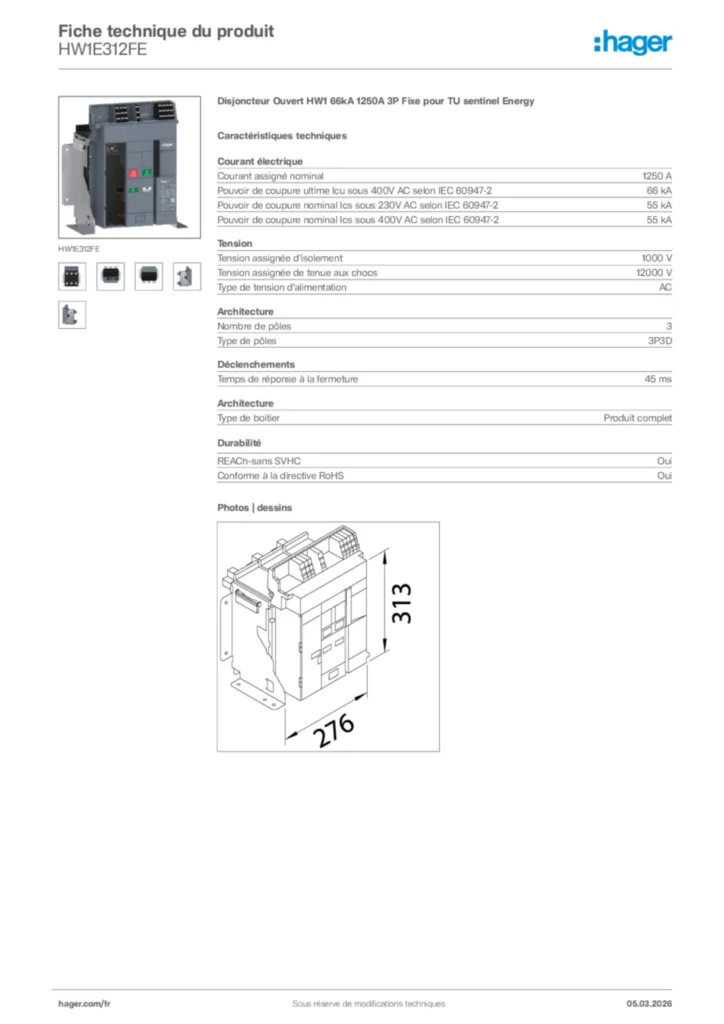

Hager Fiche technique du produit HW1E312FE
Disjoncteur Ouvert HW1 66kA 1250A 3P Fixe pour TU sentinel Energy
PDF -
Guide d'installation
Consignes de sécurité
-
PDF159,14 kB
Manuel d'installation rapide
hw+ Disjoncteurs ouverts HW1
PDF36,02 MB
Manuel d’installation
hw+ Disjoncteurs ouverts HW1
PDF56,14 MB -
Annexe produit
Table Modbus pour sentinel Energy
hw+ Disjoncteurs sentinel Energy
XLS378,50 kB -
Manuel
Catalogue technique
hw+ Disjoncteur ouvert HW1 / HW2 / HW4 / HW6
PDF63,50 MB
Guide utilisateur
hw+ Communication Modbus sentinel Energy
PDF6,24 MB
Manuel d’utilisation
hw+ Déclencheurs électroniques sentinel Energy
PDF16,13 MB
Manuel d’utilisation
hw+ Disjoncteurs ouverts HW1
PDF30,42 MB -
Fiche de données de sécurité
Guide de cybersécurité
hw+ Disjoncteurs sentinel Energy HW1, HW2 et HW4
PDF1,07 MB -
Guide
Manuel d’utilisation
h3+/hw+ Afficheur déporté HTD210H
PDF6,86 MB -
Outils
Hagercad, pour vos projets électriques tertiaires
Le logiciel de conception de tableaux électriques.
URL -
Déclaration de conformité
DÉCLARATION DE CONFORMITÉ UKCA
Version du 1 Août 2025
PDF442,09 kB
DÉCLARATION UE DE CONFORMITÉ
Version du 3 Avril 2023
PDF553,64 kB
DÉCLARATION UE DE CONFORMITÉ
Version du 1 Août 2025
PDF436,86 kB
