HMW630NR - Disjoncteur Boitier Moulé h3+ P630 Energy 3P3D 630A 50kA FTC
HMW630NR - Disjoncteur Boitier Moulé h3+ P630 Energy 3P3D 630A 50kA FTC

Disjoncteur Boitier Moulé h3+ P630 Energy 3P3D 630A 50kA FTC HMW630NR

EAN
3250613197537
Conditionnement
1 Pièce
6 836,82 €
HT/ Pièce *

Complétez votre système

Accessoires optionnels

  • Accessoires pour les fonctions 4 produit(s) disponible(s)
  • Dispositif d'accès des câbles de données auxiliaires 10 produit(s) disponible(s)
  • Fonctions réseau auxiliaires 2 produit(s) disponible(s)
  • Type d'accessoire ou d'auxiliaire intégré au produit 2 produit(s) disponible(s)
  • Adaptateur reseau 1 produit(s) disponible(s)
  • Voir plus 78 autre(s) produit(s) disponible(s)

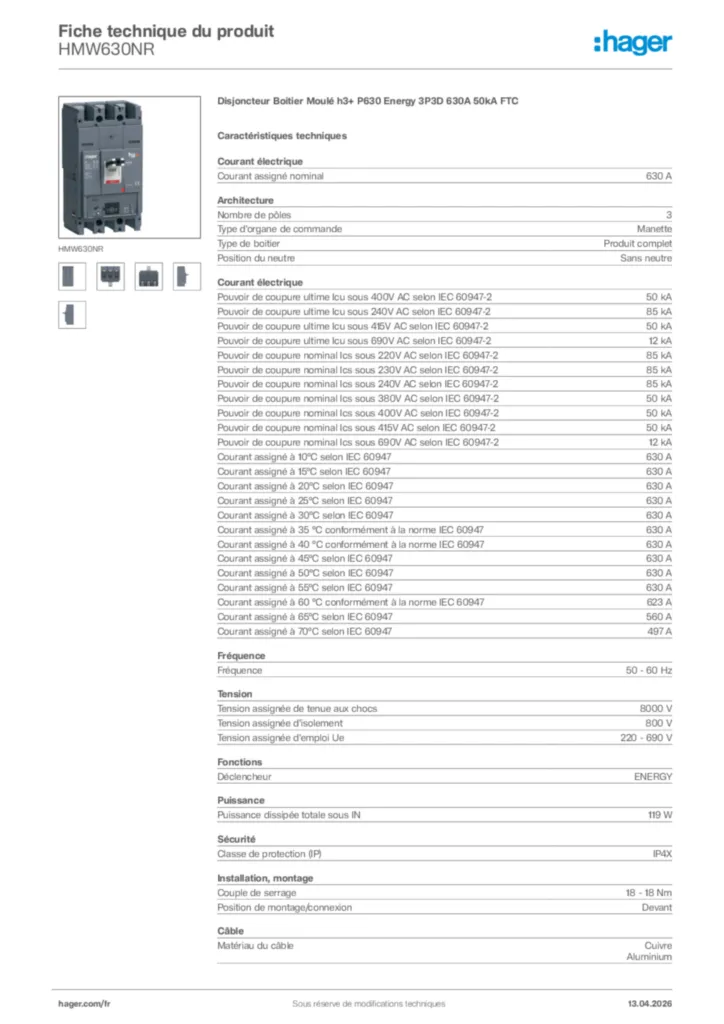

Caractéristiques techniques

Courant électrique
  • Courant assigné nominal
    630 A
  • Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2
    50 kA
  • Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-2
    85 kA
  • Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-2
    50 kA
  • Pouvoir de coupure ultime Icu sous 690 V AC selon IEC60947-2
    12 kA
  • Pouvoir de coupure de service Ics sous 220 V AC selon IEC60947-2
    85 kA
  • Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2
    85 kA
  • Pouvoir de coupure de service Ics sous 240 V AC selon IEC60947-2
    85 kA
  • Pouvoir de coupure de service Ics sous 380 V AC selon IEC60947-2
    50 kA
  • Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-2
    50 kA
  • Pouvoir de coupure de service Ics sous 415 V AC selon IEC60947-2
    50 kA
  • Pouvoir de coupure de service Ics sous 690 V AC selon IEC60947-2
    12 kA
  • Courant assigné à 10°C selon IEC60947
    630 A
  • Courant assigné à 15°C selon IEC60947
    630 A
  • Courant assigné à 20°C selon IEC60947
    630 A
  • Courant assigné à 25°C selon IEC60947
    630 A
  • Courant assigné à 30°C selon IEC60947
    630 A
  • Courant assigné à 35°C selon IEC60947
    630 A
  • Courant assigné à 40°C selon IEC60947
    630 A
  • Courant assigné à 45°C selon IEC60947
    630 A
  • Courant assigné à 50°C selon IEC60947
    630 A
  • Courant assigné à 55°C selon IEC60947
    630 A
  • Courant assigné à 60°C selon IEC60947
    623 A
  • Courant assigné à 65°C selon IEC60947
    560 A
  • Courant assigné à 70°C selon IEC60947
    497 A
Architecture
  • Nombre de pôles
    3
  • Type d'organe de commande
    Manette
  • Type de boitier
    Produit complet
  • Position du neutre
    Sans neutre
Fréquence
  • Fréquence
    50 - 60 Hz
Tension
  • Tension assignée de tenue aux chocs
    8 000 V
  • Tension assignée d'isolement
    800 V
  • Tension assignée d'emploi Ue
    220 - 690 V
Fonctions
  • Unité de déclenchement
    ENERGY
Puissance
  • Puissance dissipée totale sous IN
    190,50 W
Installation, montage
  • Couple de serrage
    18 - 18 Nm
  • Position de montage/connexion
    Devant
Sécurité
  • Indice de protection IP
    IP4X
Câble
  • Matériau du câble
    Cuivre, Aluminium
Compatibilité
  • Compatible avec bloc différentiel
    Oui
  • Compatible avec montage Rail DIN
    Non
  • Convient au tableau de distribution
    Oui
Dimensions
  • Hauteur
    260 mm
  • Largeur
    140 mm
  • Profondeur
    150 mm

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme RoHS Oui
