Disjoncteur Boitier Moulé h3+ P630 LSI 4P4D N0-50-100% 400A 70kA FTC HEW401JR

EAN
3250613197919
Conditionnement
1 pièce
Prix
6 560,59 €
HT/ pièce *

Complétez votre système

Accessoires optionnels

  • Blocs complémentaires pour disjoncteurs principaux type A 2 produit(s) disponible(s)
  • Dispositif d'accès des câbles de données auxiliaires 2 produit(s) disponible(s)
  • Type d'accessoire ou d'auxiliaire intégré au produit 1 produit(s) disponible(s)
  • bobine à émission 5 produit(s) disponible(s)
  • Déclencheur à sous-tension 8 produit(s) disponible(s)
  • Voir plus 56 autre(s) produit(s) disponible(s)

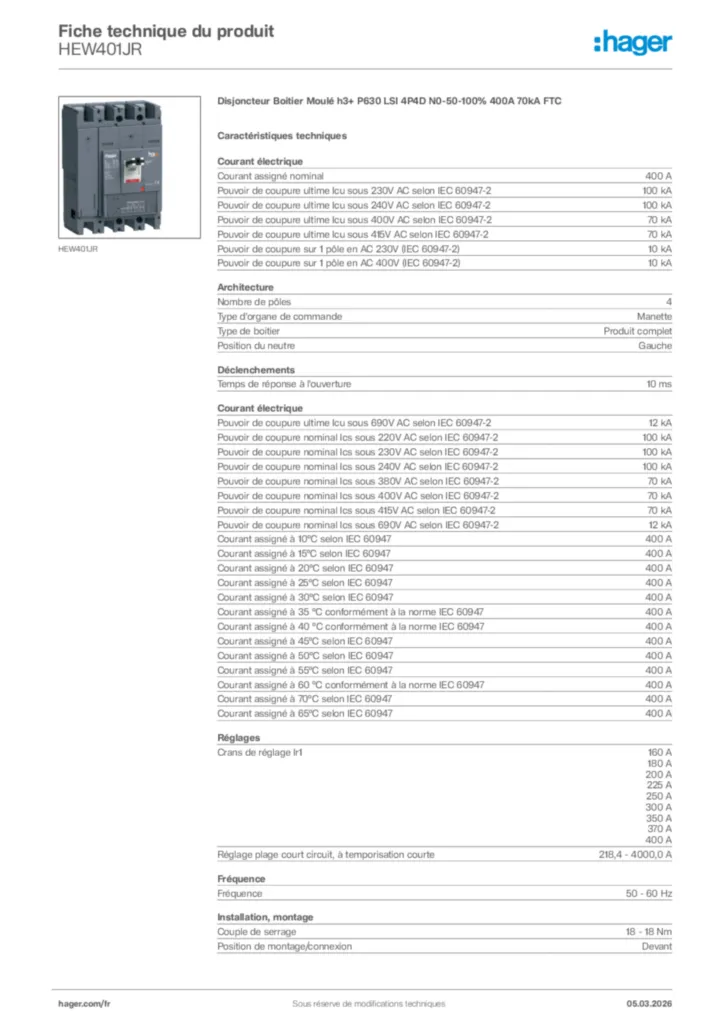

Caractéristiques techniques

Courant Electrique
  • Courant assigné nominal
    400 A
  • Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2
    100 kA
  • Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-2
    100 kA
  • Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2
    70 kA
  • Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-2
    70 kA
  • Pouvoir de coupure sur 1-pôle en IT 230 V (NF EN 60947-2)
    10 kA
  • Pouvoir de coupure sur 1-pôle en IT 400 V (NF EN 60947-2)
    10 kA
  • Pouvoir de coupure ultime Icu sous 690 V AC selon IEC60947-2
    12 kA
  • Pouvoir de coupure de service Ics sous 220 V AC selon IEC60947-2
    100 kA
  • Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2
    100 kA
  • Pouvoir de coupure de service Ics sous 240 V AC selon IEC60947-2
    100 kA
  • Pouvoir de coupure de service Ics sous 380 V AC selon IEC60947-2
    70 kA
  • Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-2
    70 kA
  • Pouvoir de coupure de service Ics sous 415 V AC selon IEC60947-2
    70 kA
  • Pouvoir de coupure de service Ics sous 690 V AC selon IEC60947-2
    12 kA
  • Courant assigné à 10°C selon IEC60947
    400 A
  • Courant assigné à 15°C selon IEC60947
    400 A
  • Courant assigné à 20°C selon IEC60947
    400 A
  • Courant assigné à 25°C selon IEC60947
    400 A
  • Courant assigné à 30°C selon IEC60947
    400 A
  • Courant assigné à 35°C selon IEC60947
    400 A
  • Courant assigné à 40°C selon IEC60947
    400 A
  • Courant assigné à 45°C selon IEC60947
    400 A
  • Courant assigné à 50°C selon IEC60947
    400 A
  • Courant assigné à 55°C selon IEC60947
    400 A
  • Courant assigné à 60°C selon IEC60947
    400 A
  • Courant assigné à 70°C selon IEC60947
    400 A
  • Courant assigné à 65°C selon IEC60947
    400 A
Architecture
  • Nombre de pôles
    4
  • Type d'organe de commande
    Manette
  • Type de boitier
    Produit complet
  • Position du neutre
    Gauche
Déclenchement
  • Temps de réponse à l'ouverture
    10 ms
Fréquence
  • Fréquence
    50 - 60 Hz
Installation, montage
  • Couple de serrage
    18 - 18 Nm
  • Position de montage/connexion
    Devant
Tension Electrique
  • Tension assignée de tenue aux chocs
    8 000 V
  • Tension assignée d'isolement
    800 V
  • Tension assignée d'emploi Ue
    220 - 690 V
Fonctions
  • Unité de déclenchement
    LSI
Puissance
  • Puissance dissipée totale sous IN
    90 W
  • Puissance dissipée par pôle à In
    30 W
Equipement
  • Nombre contact auxiliaire inverseur
    0
  • Nombre contact auxiliaire à ouverture
    0
  • Nombre contact auxiliaire à fermeture
    0
Sécurité
  • Indice de protection IP
    IP4X
Conditions d'utilisation
  • Température de service
    -25 - 70 °C
  • Degré de pollution suivant IEC60664 / IEC60947-2
    3
Connexion
  • Type de connection / prise
    Plage de raccordement
Câble
  • Matériau du câble
    Cuivre
Dimensions
  • Hauteur
    260 mm
  • Largeur
    185 mm
  • Profondeur
    150 mm
Commandes & indicateurs
  • Commande motorisée intégrée
    Non
Compatibilité
  • Compatible avec montage Rail DIN
    Non
  • Compatible avec bloc différentiel
    Oui
  • Convient au tableau de distribution
    Oui
Alimentation
  • Sens d'alimentation
    Bornes amonts ou avales

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme RoHS Oui
