Contact auxiliaire h3 h3+ 230 - 230VAC pour x160-P160-x250-P250-x630-P630 HXA021H
Le HXA021H est un contact auxiliaire pour disjoncteur boitier moulé h3 h3+ x160 P160 x250 P250 x630 P630 de Hager. Après mise en place facile et rapide à l'intérieur de l'appareil, le raccordement s'effectue sur un bloc de type 1O+1F supportant une tension de 230 - 230VAC ou 125 - 125VDC. C'est une solution idéale dans les applications de signalisation d'état des disjoncteurs et interrupteurs boitiers moulé dans les tableaux électriques notamment dans les installations tertiaires.
EAN
3250613346416
Conditionnement
1 Pièce
Outils de conception
Prix
97,27 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Dispositif d'alimentation des câbles auxiliaires 1 produit(s) disponible(s)
Produits compatibles
-
Produits liés 296 produit(s) disponible(s)
Produits liés
-
HEW400NRDisjoncteur Boitier Moulé h3+ P630 Energy 3P3D 400A 70kA FTC
6 465,79 € HT / Pièce* -
HMT125DRDisjoncteur Boitier Moulé h3+ P250 TM ADJ 3P3D 125A 50kA FTC
1 125,14 € HT / Pièce* -
HMT126DRDisjoncteur Boitier Moulé h3+ P250 TM ADJ 4P4D N0-100% 125A 50kA FTC
1 512,45 € HT / Pièce* -
HMT160DRDisjoncteur Boitier Moulé h3+ P250 TM ADJ 3P3D 160A 50kA FTC
1 364,92 € HT / Pièce* -
HMT161DRDisjoncteur Boitier Moulé h3+ P250 TM ADJ 4P4D N0-100% 160A 50kA FTC
1 882,78 € HT / Pièce* -
HMT200DRDisjoncteur Boitier Moulé h3+ P250 TM ADJ 3P3D 200A 50kA FTC
1 848,72 € HT / Pièce* -
HMT201DRDisjoncteur Boitier Moulé h3+ P250 TM ADJ 4P4D N0-100% 200A 50kA FTC
2 961,05 € HT / Pièce* -
HMT250DRDisjoncteur Boitier Moulé h3+ P250 TM ADJ 3P3D 250A 50kA FTC
1 848,72 € HT / Pièce* -
HMT251DRDisjoncteur Boitier Moulé h3+ P250 TM ADJ 4P4D N0-100% 250A 50kA FTC
2 961,05 € HT / Pièce* -
HEW250NRDisjoncteur Boitier Moulé h3+ P630 Energy 3P3D 250A 70kA FTC
5 100,81 € HT / Pièce* -
HEW251NRDisjoncteur Boitier Moulé h3+ P630 Energy 4P4D N0-50-100% 250A 70kA FTC
6 465,79 € HT / Pièce* -
HMW631NRDisjoncteur Boitier Moulé h3+ P630 Energy 4P4D N0-50-100% 630A 50kA FTC
8 405,51 € HT / Pièce* -
HEW401NRDisjoncteur Boitier Moulé h3+ P630 Energy 4P4D N0-50-100% 400A 70kA FTC
7 615,27 € HT / Pièce* -
HEW630NRDisjoncteur Boitier Moulé h3+ P630 Energy 3P3D 630A 70kA FTC
8 621,03 € HT / Pièce* -
HEW631NRDisjoncteur Boitier Moulé h3+ P630 Energy 4P4D N0-50-100% 630A 70kA FTC
10 201,56 € HT / Pièce* -
HMW250NRDisjoncteur Boitier Moulé h3+ P630 Energy 3P3D 250A 50kA FTC
4 310,53 € HT / Pièce* -
HMW251NRDisjoncteur Boitier Moulé h3+ P630 Energy 4P4D N0-50-100% 250A 50kA FTC
4 885,25 € HT / Pièce* -
HMW400NRDisjoncteur Boitier Moulé h3+ P630 Energy 3P3D 400A 50kA FTC
5 460,00 € HT / Pièce* -
HMW401NRDisjoncteur Boitier Moulé h3+ P630 Energy 4P4D N0-50-100% 400A 50kA FTC
6 250,25 € HT / Pièce* -
HMW630NRDisjoncteur Boitier Moulé h3+ P630 Energy 3P3D 630A 50kA FTC
7 112,35 € HT / Pièce*
Caractéristiques techniques
Courant électrique
-
Courant nominal assigné sous 230 V AC153 A
Connectivité
-
Type de raccordementQuickConnect
-
Type de montageClipsé
Raccordement
-
Type de contacts1O+1F
Tension
-
Tension assignée d'isolement250 V
-
Tension assignée de tenue aux chocs1 500 V
-
Type de tension d'alimentationAC/DC
Puissance
-
Puissance dissipée totale sous IN3 W
Equipement
-
Nombre de contacts inverseurs0
-
Nombre de contacts NC1
Sécurité
-
Classe de protection (IP)IP4X
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

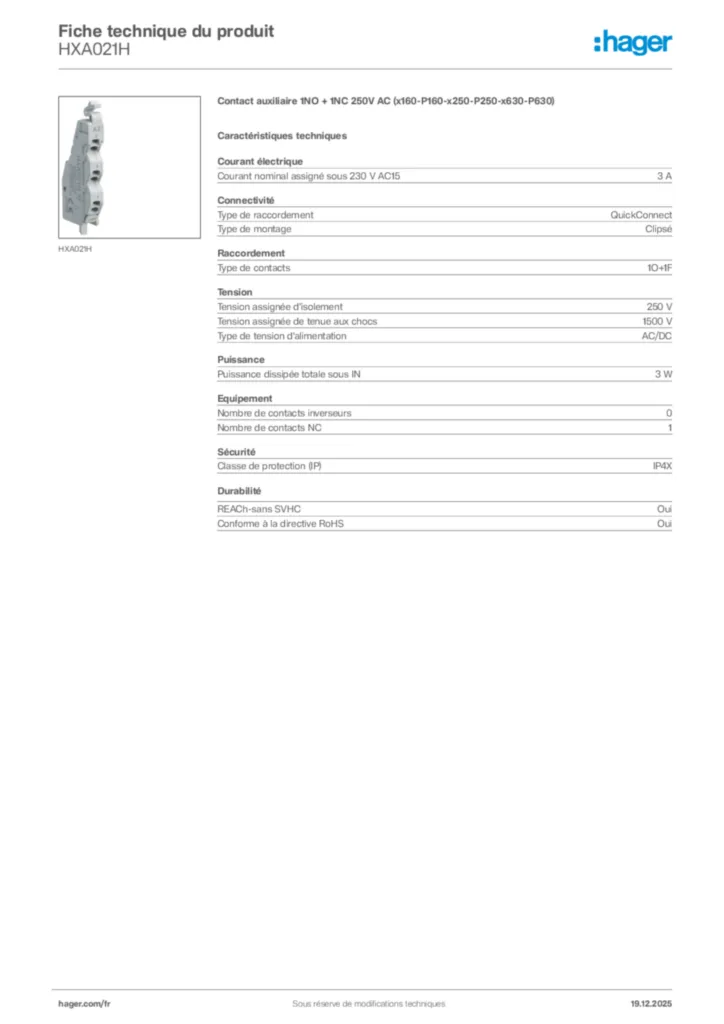

Hager Fiche technique du produit HXA021H
