Disjoncteur Boitier Moulé h3+ P250 TM A/A 4P4D In200A Icu50kA à plage HMT201DR
Le HMT201DR est un disjoncteur boitier moulé h3+ P250 4 pôles 4 déclencheurs d'intensité nominale In de 200A de Hager. Doté d'un pouvoir de coupure ultime Icu de 50kA sous 400V, il est équipé d'une unité de déclenchement TM A/A qui en fait une solution idéale dans les applications de départs directs dans les tableaux électriques notamment dans les installations tertiaires. Montage sur rail DIN ou platine. Version raccordement à plage.
EAN
3250613171438
Conditionnement
1 Pièce
Prix
2 961,05 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Blocs complémentaires pour disjoncteurs principaux type A 1 produit(s) disponible(s) -
bobine à émission 6 produit(s) disponible(s) -
Déclencheur à sous-tension 8 produit(s) disponible(s) -
Bloc de contact auxiliaire 5 produit(s) disponible(s) -
Interverouillage 5 produit(s) disponible(s) -
Voir plus 47 autre(s) produit(s) disponible(s)
Complétez votre système
-
HBT250H
Bloc différentiel P250 4P 250A Idn régl
2 844,45 € HT / Pièce*
-
HXA001H
Bobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
215,23 € HT / Pièce* -
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
205,35 € HT / Pièce* -
HXA003HBobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
218,56 € HT / Pièce* -
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
215,35 € HT / Pièce* -
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
218,58 € HT / Pièce* -
HYT257HDéclencheur de sécurité h3+ P250 for QuadroSX/Unimes H Combiway
65,17 € HT / Pièce*
-
HXA011H
Bobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
262,06 € HT / Pièce* -
HXA013HBobine manque tension 100-120V AC (x160-P160-x250-P250-x630-P630)
262,05 € HT / Pièce* -
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
262,06 € HT / Pièce* -
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
262,06 € HT / Pièce* -
HXA051HBobine manque tension retardée 24V DC (x160-P160-x250-P250-x630-P630)
794,77 € HT / Pièce* -
HXA053HBobine manque tension retardée 110-120VAC (x160-P160-x250-P250-x630-P630)
794,77 € HT / Pièce* -
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
745,16 € HT / Pièce* -
HXA055HBobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
745,12 € HT / Pièce*
-
HXA021H
Contact auxiliaire 1NO + 1NC 250V AC (x160-P160-x250-P250-x630-P630)
97,27 € HT / Pièce* -
HXA024HContact signal défaut 1NO+1NC 250VAC (x160-P160-x250-P250-x630-P630)
181,81 € HT / Pièce* -
HXA025HContact auxiliaire bas niveau 1NO +1NC 125VAC (x160-P160-x250-P250-x630-P630)
118,45 € HT / Pièce* -
HXA026HContact signal défaut bas niveau 1NO + 1NC 125V AC (x/P160-x/P250-x/P630)
221,42 € HT / Pièce* -
HYC250HConnecteur déconnectable - débrochable côté base h250-h1000
106,21 € HT / Pièce*
-
HXA039H
Kit de cadenassage(x160-P160-x250-P250-x630)
34,93 € HT / Pièce* -
HXB070HCâble interverrouillage mécanique longueur 1m (P160-x250-h250..h1000)
85,55 € HT / Pièce* -
HXB071HCâble interverrouillage mécanique longueur 1,5m (P160-x250-h250..h1000)
108,12 € HT / Pièce* -
HXT066HCapot d'interverrouillage mécanique P250
118,39 € HT / Pièce* -
HXT166HKit d'interverrouillage direct P250 4P
219,64 € HT / Pièce*
-
HXB068HCâble interverrouillage électrique (x250-P250-h250)
117,89 € HT / Pièce* -
HXB069HCâble interverrouillage électrique (x250-P250-h250-h400-h630-h800-h1000)
117,89 € HT / Pièce*
-
HXT030HCommande rotative directe pour P250
159,76 € HT / Pièce*
-
HXT031HCommande rotative débrochable P250
268,09 € HT / Pièce*
-
HXT040HCommande motorisée P250 24VDC avec Auto-Reset
851,27 € HT / Pièce* -
HXT040HKCommande motorisée P250 24VDC avec Auto-Reset + clé
1 008,11 € HT / Pièce* -
HXT041HCommande motorisée P250 100-110VAC/DC avec Auto-Reset
765,71 € HT / Pièce* -
HXT041HKCommande motorisée P250 100-110VAC/DC avec Auto-Reset +clé
931,09 € HT / Pièce* -
HXT042HCommande motorisée P250 230-240VAC avec Auto-Reset
750,03 € HT / Pièce* -
HXT042HKCommande motorisée P250 230-240VAC avec Auto-Reset + clé
915,42 € HT / Pièce* -
HXT043HCommande motorisée P250 24VDC sans Auto-Reset
851,27 € HT / Pièce* -
HXT043HKCommande motorisée P250 24VDC sans Auto-Reset + clé
1 016,64 € HT / Pièce* -
HXT044HCommande motorisée P250 230-240VAC sans Auto-Reset
751,45 € HT / Pièce* -
HXT044HKCommande motorisée P250 230-240VAC sans Auto-Reset + clé
916,83 € HT / Pièce* -
HXT045HCommande motorisée P250 200-220VAC/DC avec Auto-Reset
751,45 € HT / Pièce* -
HXT045HKCommande motorisée P250 200-220VAC/DC avec Auto-Reset +clé
916,83 € HT / Pièce* -
HXT046HCommande motorisée P250 100-110VAC/DC sans Auto-Reset
765,71 € HT / Pièce* -
HXT046HKCommande motorisée P250 100-110VAC/DC sans Auto-Reset +clé
931,09 € HT / Pièce* -
HXT047HCommande motorisée P250 200-220VAC/DC sans Auto-Reset
751,45 € HT / Pièce* -
HXT047HKCommande motorisée P250 200-220VAC/DC sans Auto-Reset +clé
916,83 € HT / Pièce* -
HXT048HCommande motorisée P250 48VDC avec Auto-Reset
842,71 € HT / Pièce* -
HXT048HKCommande motorisée P250 48VDC avec Auto-Reset +clé
1 008,11 € HT / Pièce* -
HXT049HCommande motorisée P250 48VDC sans Auto-Reset
851,27 € HT / Pièce* -
HXT049HKCommande motorisée P250 48VDC sans Auto-Reset +clé
1 016,64 € HT / Pièce*
-
HYA035HKit de connexion 3p-4p
27,27 € HT / Pièce* -
HYC352HConnecteur déconnectable - débrochable côté h250-h1000 2fils
73,46 € HT / Pièce* -
HYC353HConnecteur déconnectable - débrochable côté h250-h1000 3fils
81,72 € HT / Pièce*
-
HYB010HRallonge de plage droite (x/P250) 4P
84,94 € HT / Pièce* -
HYB012HEpanouisseur (x250-h250) 4P
89,29 € HT / Pièce* -
HYB032HConnexion arrière (x/P250-P250) - 4P
149,34 € HT / Pièce* -
HYT002HCage de raccordement P250 Cu/Al 4P 1x 10-150mm²
106,99 € HT / Pièce* -
HYT006HCage de raccordement P250 Al 4P 1x 50-185mm²
108,20 € HT / Pièce* -
HYT008HCage de raccordement P250 Cu/Al 4P 2x 35-120mm²
226,77 € HT / Pièce* -
HYT066HCage de raccordement P250 Cu/Al 4P 6x 6-35mm²
279,52 € HT / Pièce* -
HYT328HConnexion pour base déconnectable (P250-h250) 1P
45,69 € HT / Pièce*
-
HYC255HAuxiliaire de position pour boitier moulé débrochable (P250-h250..1000)
151,21 € HT / Pièce*
-
HYS256HDéclencheur de sécu base déco P160-P250
28,58 € HT / Pièce*
-
HYT019HSéparateur de phase pour P250 3-4Pôles
20,02 € HT / Pièce*
-
HYT201HBase pour boitier moulé déconnectable P250 4P
372,20 € HT / Pièce* -
HYT331HBase pour boitier moulé débrochable P250 4P
372,20 € HT / Pièce* -
HYT333HKit de débrochabilité pour boitier moulé P250 4P
212,47 € HT / Pièce*
-
HYC322HCache borne pour versions déconnectables et débrochables (P250-h250) 4P
110,85 € HT / Pièce* -
HYT022HCapot cache-bornes pour rallonge de plage P250 4P
82,74 € HT / Pièce* -
HYT024HCapot cache-bornes pour épanouisseur P250 4P
82,74 € HT / Pièce* -
HYT026HCapot cache-bornes pour connection arrière + déconnectable P250 4P
82,74 € HT / Pièce* -
HYT051HIsolation arrière pour Capot cache-bornes rallonge de plage P250 4P
45,69 € HT / Pièce* -
HYT053HIsolation arrière pour Capot cache-bornes épanouisseur P250 4P
77,04 € HT / Pièce*

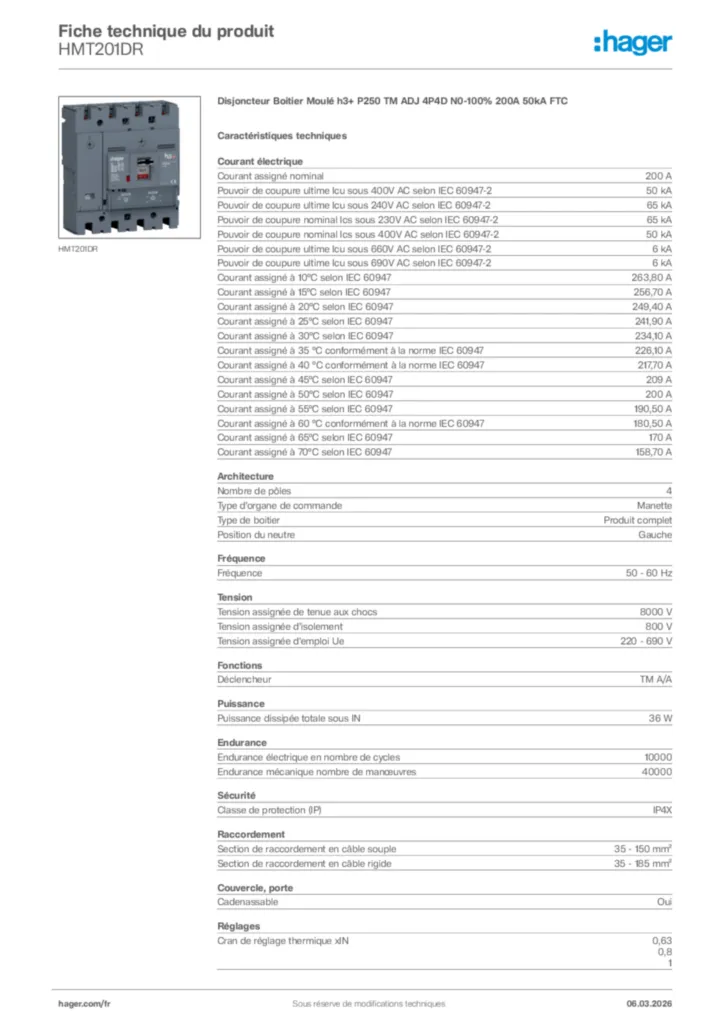

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal200 A
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-250 kA
-
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-265 kA
-
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-265 kA
-
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-250 kA
-
Courant assigné à 10°C selon IEC 60947263,80 A
-
Courant assigné à 15°C selon IEC 60947256,70 A
-
Courant assigné à 20°C selon IEC 60947249,40 A
-
Courant assigné à 25°C selon IEC 60947241,90 A
-
Courant assigné à 30°C selon IEC 60947234,10 A
-
Courant assigné à 35 °C conformément à la norme IEC 60947226,10 A
-
Courant assigné à 40 °C conformément à la norme IEC 60947217,70 A
-
Courant assigné à 45°C selon IEC 60947209 A
-
Courant assigné à 50°C selon IEC 60947200 A
-
Courant assigné à 55°C selon IEC 60947190,50 A
-
Courant assigné à 60 °C conformément à la norme IEC 60947180,50 A
-
Courant assigné à 65°C selon IEC 60947170 A
-
Courant assigné à 70°C selon IEC 60947158,70 A
Architecture
-
Nombre de pôles4
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
-
Position du neutreGauche
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension assignée de tenue aux chocs8 000 V
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementTM A/A
Puissance
-
Puissance dissipée totale sous IN36 W
Endurance
-
Endurance électrique en nombre de cycles10 000
-
Endurance mécanique nombre de manœuvres40 000
Sécurité
-
Classe de protection (IP)IP4X
Raccordement
-
Section de raccordement en câble souple35 - 150 mm²
-
Section de raccordement en câble rigide35 - 185 mm²
Couvercle, porte
-
CadenassableOui
Réglages
-
Cran de réglage thermique xIN0,63, 0,8, 1
Câble
-
Matériau du câbleCuivre, Aluminium
Compatibilité
-
Compatible avec bloc différentielOui
-
Compatible avec montage Rail DINNon
-
Convient au tableau de distributionOui
Dimensions
-
Hauteur165 mm
-
Largeur140 mm
-
Profondeur97 mm
-
Barre aval : largeur, hauteur, diamètre vis (max)4 mm, 8,5 mm, 25 mm
-
Barre amont : largeur, hauteur, diamètre vis (max)4 mm, 8,5 mm, 25 mm
Installation, montage
-
Position de montage/connexionDevant
-
Couple de serrage12 - 12 Nm
-
Couple de serrage nominal borne basse12 - 12 Nm
-
Couple de serrage nominal borne haute12 - 12 Nm
Protection électrique
-
Protection instantanée (Ii) : crans de réglage6, 8, 10, 12
Données environnementales
