Coffret de distribution vegaD saillie, 4 rangées 96 modules 750x550x193mm FD42DN
Le Coffret de distribution vegaD à compléter, avec ses 4 rangées et 96 modules, est idéal pour les installations résidentielles ou tertiaires. Pour des installations en saillie, ce coffret permet une intégration facile des protections modulaires Hager. Sa structure robuste IK07 et son design fonctionnel assurent une protection efficace et une maintenance aisée, offrant ainsi une solution fiable et durable pour la distribution électrique.
EAN
3250612548286
Conditionnement
1 Pièce
Outils de conception
Prix
729,79 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Entrée de câble pour coffret et armoire 5 produit(s) disponible(s) -
Ventilateur 1 produit(s) disponible(s) -
Accessoires de montage 4 produit(s) disponible(s) -
Composants d'installation / d'alignement 1 produit(s) disponible(s) -
Cloison de séparation comptage/distribution 1 produit(s) disponible(s) -
Plaque / cache / barrette d'inscription 1 produit(s) disponible(s)
Complétez votre système
-
FD00P4
Jeu de 2 obturateurs pour prédécoupes latérales pour coffret NewVegaD surface FD
34,50 € HT / Pièce* -
FD00P3Plaque passe câbles, NewVegaD, avec prédécoupes rondes
27,46 € HT / Pièce* -
FD00P2Plaque passe câbles, NewVegaD, avec prédécoupes avec 2 brides, IP41
27,46 € HT / Pièce* -
FD00P1Plaque passe câbles, NewVegaD, avec prédécoupes rectangulaires
27,46 € HT / Pièce* -
VZ741Plaque passe fils IP41 pour coffrets NewVegaD et Univers FW
158,86 € HT / Pièce*
-
UZ25V2
Jeu de 20 bracelets guide fil, UniversN, petite section
69,59 € HT / Pièce* -
UZ25V1Jeu de 20 bracelets guide fil, UniversN, grande section
98,63 € HT / Pièce* -
UZ01V1Jeu de 20 supports de fixation UniversN p. bracelet guide fil, pour rail 35x15mm
54,64 € HT / Pièce* -
FD00F2Jeu de 4 pattes de fixation murale pour coffret NewVegaD saillie
40,88 € HT / Pièce*
-
FD00F1
Kit de juxtaposition latéral et horizontal
61,44 € HT / Pièce*
-
FD00A3
Ecran de séparation horizontale pour coffret NewVegaD en saillie
38,68 € HT / Pièce*
-
FD00A1
Jeu de 10 bandes de marquage NewVegaD 24 modules de largeur
18,10 € HT / Pièce*
-
FD42TNPorte transparente, NewVegaD, 700x500mm, pour coffret 4-rangées
369,51 € HT / Pièce* -
FD42PNPorte pleine, NewVegaD, 700x500mm pour coffret 4-rangées
197,39 € HT / Pièce*
-
FD00C3Plastron, NewVegaD, 300x500mm, avec découpe pour 1 rangée modulaire (24 mod.)
48,87 € HT / Pièce* -
FD00C2Plastron, NewVegaD, 300x500mm, plein
48,87 € HT / Pièce* -
FD00C5Plastron, NewVegaD, 150x500mm, plein
32,62 € HT / Pièce*
-
TN008SConnecteur RJ45 cat.6a+ support modulaire pour grade 3TV
49,87 € HT / Pièce*
-
FD00H22 supports plastique orange NewVegaD, pour rail DIN
49,56 € HT / Pièce*
-
FD00G1Adaptateur New VegaD surface, pour mécanisme Gallery
34,50 € HT / Pièce*
-
FD02K1Kit, NewVegaD, 300x500mm, Disjoncteur h3 160A avec ou sans bloc différentiel
210,89 € HT / Pièce* -
FD01K1Kit, NewVegaD, Disjoncteur h3 160A montage horizontal h150mm
388,69 € HT / Pièce* -
FD02K2Kit, NewVegaD, 300x500mm, Disj.h3+ 250A(In 160A) avec bloc différentiel
210,89 € HT / Pièce*
-
FD03Z1Kit, NewVegaD, 450x500mm, pour compteur électrique + disjoncteur triphasé
614,06 € HT / Pièce* -
FD02F1Kit, NewVegaD, 300x500mm, pour disjoncteur de branchement seul
257,44 € HT / Pièce* -
FD02F2Kit, NewVegaD, 300x500mm, pour disjoncteur branchement + compteur électrique
389,82 € HT / Pièce*
-
JP002Obturateurs en bande 24 modules Vega D-Univers
15,41 € HT / Pièce*
-
FD00F3Support de fixation de cables 24 modules de largeur pour coffret NewVegaD
23,55 € HT / Pièce*
-
FD00T1Jeu de 4 goulottes de câblage horizontale VegaD
122,07 € HT / Pièce*
-
FD02C2Kit, NewVegaD 300x500mm, platine perforée réglable en profondeur, plastron plein
310,16 € HT / Pièce* -
FD02A3Kit, NewVegaD, 300x500mm, 1x24 modules + 1 rail ajustable en prof. pour bornier
244,42 € HT / Pièce* -
FD02A2Kit, NewVegaD, 300x500mm, 2x20 mod, 2 rails ajustables en profondeur, plastron plein
244,42 € HT / Pièce* -
FD02A1Kit, NewVegaD, 300x500mm, modulaire, 2x24 modules
169,91 € HT / Pièce*
-
FD01A1Kit, NewVegaD, modulaire, 1x24 modules h150 mm
113,30 € HT / Pièce*
Caractéristiques techniques
Raccordement
-
Nombre d'entrée de câbles4
Tension
-
Tension nominale230 - 400 V
Installation, montage
-
Adapté à un usage extérieurNon
-
Montage surEn saillie
Courant électrique
-
Courant assigné nominal160 A
Equipement
-
Nombre de rails4
-
Nombre de rangées4
-
Avec fermetureNon
-
Borne à conducteur neutreNon
-
Borne de mise à la terreOui
-
Plaque de montage incluseNon
Capacité
-
Nombre de modules96
Dimensions
-
Hauteur750 mm
-
Largeur550 mm
-
Profondeur193 mm
-
Largeur en modules24
Couvercle, porte
-
Nombre de portes0
-
Nombre de serrure de la porte0
-
Couvercle/porte transparent(e)Non
Matière
-
MatériauMétal, Plastique
-
Code RAL9010
-
CouleurBlanc pur
Sécurité
-
Classe de protectionClasse II
-
Résistance aux chocs IKIK07
-
Classe de protection (IP)IP30
-
Type de verrouillageSans serrure
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-

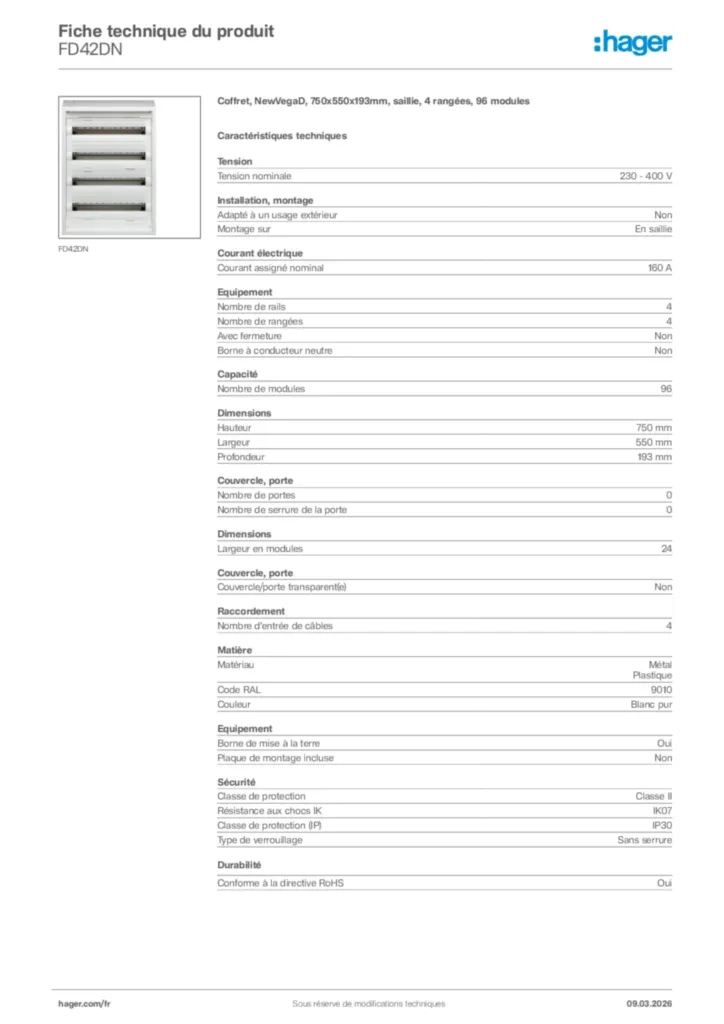

Product datasheet
