Coffret de distribution vegaD saillie, 3 rangées 72 modules 600x550x193mm FD32DN
Le Coffret de distribution vegaD à compléter, avec ses 3 rangées et 72 modules, est idéal pour les installations résidentielles ou tertiaires. Pour des installations en saillie, ce coffret permet une intégration facile des protections modulaires Hager. Sa structure robuste IK07 et son design fonctionnel assurent une protection efficace et une maintenance aisée, offrant ainsi une solution fiable et durable pour la distribution électrique.
EAN
3250612548279
Conditionnement
1 Pièce
Outils de conception
Prix
522,62 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Embout de fermeture pour goulotte de jonction 1 produit(s) disponible(s) -
Module de distribution avec interrupteur principal 3 produit(s) disponible(s) -
Module de distribution pour appareils montés en série 1 produit(s) disponible(s) -
Module de distribution pour commutateurs 3 produit(s) disponible(s) -
Module de distribution pour superposition d'appareils 4 produit(s) disponible(s) -
Voir plus 25 autre(s) produit(s) disponible(s)
Complétez votre système
-
FD02F1
Kit, NewVegaD, 300x500mm, pour disjoncteur de branchement seul
253,63 € HT / Pièce* -
FD02F2Kit, NewVegaD, 300x500mm, pour disjoncteur branchement + compteur électrique
384,05 € HT / Pièce* -
FD03Z1Kit, NewVegaD, 450x500mm, pour compteur électrique + disjoncteur triphasé
604,98 € HT / Pièce*
-
FD01A1
Kit, NewVegaD, modulaire, 1x24 modules h150 mm
111,62 € HT / Pièce*
-
FD01K1
Kit, NewVegaD, Disjoncteur h3 160A montage horizontal h150mm
382,94 € HT / Pièce* -
FD02K1Kit, NewVegaD, 300x500mm, Disjoncteur h3 160A avec ou sans bloc différentiel
207,77 € HT / Pièce* -
FD02K2Kit, NewVegaD,300x500mm, Disj.h3+ 250A(In 160A) avec bloc différentiel
207,77 € HT / Pièce*
-
FD02A1
Kit, NewVegaD, 300x500mm, modulaire, 2x24 modules
167,39 € HT / Pièce* -
FD02A2Kit,NewVegaD,300x500mm,2x20 mod, 2 rails ajustables en profondeur,plastron plein
240,80 € HT / Pièce* -
FD02A3Kit, NewVegaD, 300x500mm, 1x24 modules + 1 rail ajustable en prof. pour bornier
240,80 € HT / Pièce* -
FD02C2Kit, NewVegaD 300x500mm, platine perforée réglable en profondeur, plastron plein
305,57 € HT / Pièce*
-
FD00P1Plaque passe câbles, NewVegaD, avec prédécoupes rectangulaires
27,05 € HT / Pièce* -
FD00P2Plaque passe câbles, NewVegaD, avec prédécoupes avec 2 brides, IP41
27,05 € HT / Pièce* -
FD00P3Plaque passe câbles, NewVegaD, avec prédécoupes rondes
27,05 € HT / Pièce* -
FD00P4Jeu de 2 obturateurs pour prédécoupes latérales pour coffret NewVegaD surface FD
33,99 € HT / Pièce* -
VZ741Plaque passe fils IP41 pour coffrets NewVegaD et Univers FW
156,51 € HT / Pièce*
-
FD00C2Plastron, NewVegaD, 300x500mm, plein
48,14 € HT / Pièce* -
FD00C3Plastron, NewVegaD, 300x500mm, avec découpe pour 1 rangée modulaire (24 mod.)
48,14 € HT / Pièce* -
FD00C5Plastron, NewVegaD, 150x500mm, plein
32,13 € HT / Pièce*
-
TN008SConnecteur RJ45 cat.6a+ support modulaire pour grade 3TV
49,13 € HT / Pièce*
-
FD32PNPorte pleine, NewVegaD, 550x500mm pour coffret 3-rangées
175,58 € HT / Pièce* -
FD32TNPorte transparente, NewVegaD, 550x500mm, pour coffret 3-rangées
328,93 € HT / Pièce*
-
FD00A3Ecran de séparation horizontale pour coffret NewVegaD en saillie
38,10 € HT / Pièce*
-
FD00T1Jeu de 4 goulottes de câblage horizontale VegaD
120,26 € HT / Pièce*
-
FD00G1Adaptateur New VegaD surface, pour mécanisme Gallery
33,99 € HT / Pièce*
-
FD00A1Jeu de 10 bandes de marquage NewVegaD 24 modules de largeur
17,83 € HT / Pièce*
-
FD00F3Support de fixation de cables 24 modules de largeur pour coffret NewVegaD
23,20 € HT / Pièce*
-
FD00F1Kit de juxtaposition latéral et horizontal
60,53 € HT / Pièce*
-
FD00F2Jeu de 4 pattes de fixation murale pour coffret NewVegaD saillie
40,27 € HT / Pièce* -
UZ01V1Jeu de 20 supports de fixation UniversN p. bracelet guide fil, pour rail 35x15mm
53,83 € HT / Pièce* -
UZ25V1Jeu de 20 bracelets guide fil, UniversN, grande section
97,17 € HT / Pièce* -
UZ25V2Jeu de 20 bracelets guide fil, UniversN, petite section
68,56 € HT / Pièce*
-
FD00H22 supports plastique orange NewVegaD, pour rail DIN
48,82 € HT / Pièce*

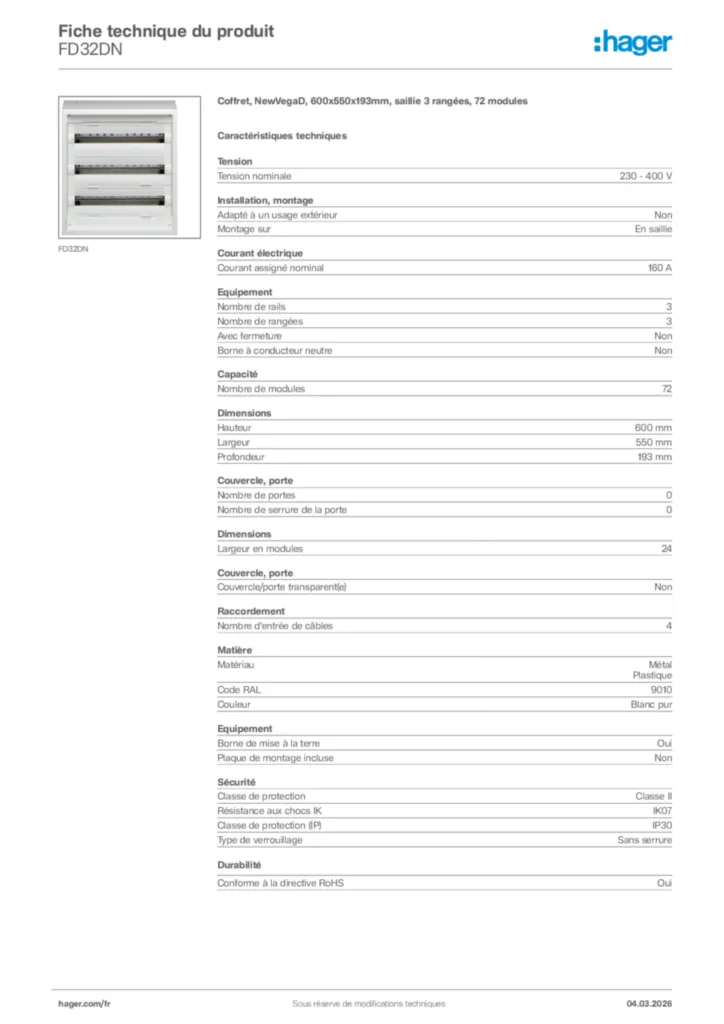

Caractéristiques techniques
Raccordement
-
Nombre d'entrée de câbles4
Tension
-
Tension nominale230 - 400 V
Installation, montage
-
Adapté à un usage extérieurNon
-
MontageEn saillie
Courant électrique
-
Courant assigné nominal160 A
Equipement
-
Nombre de rails3
-
Nombre de rangées3
-
Avec fermetureNon
-
Borne à conducteur neutreNon
-
Borne de mise à la terreOui
-
Plaque de montage incluseNon
Capacité
-
Nombre de modules72
Dimensions
-
Hauteur600 mm
-
Largeur550 mm
-
Profondeur193 mm
-
Largeur en unités de division24
Couvercle, porte
-
Nombre de portes0
-
Nombre de serrure de la porte0
-
Couvercle/porte transparent(e)Non
Matière
-
MatièreMétal, Plastique
-
Code RAL9010
-
CouleurBlanc pur
Sécurité
-
Classe de protectionClasse II
-
Code de protection IK contre les chocs mécaniquesIK07
-
Classe de protection (IP)IP30
-
Type de verrouillageSans serrure
Données environnementales
