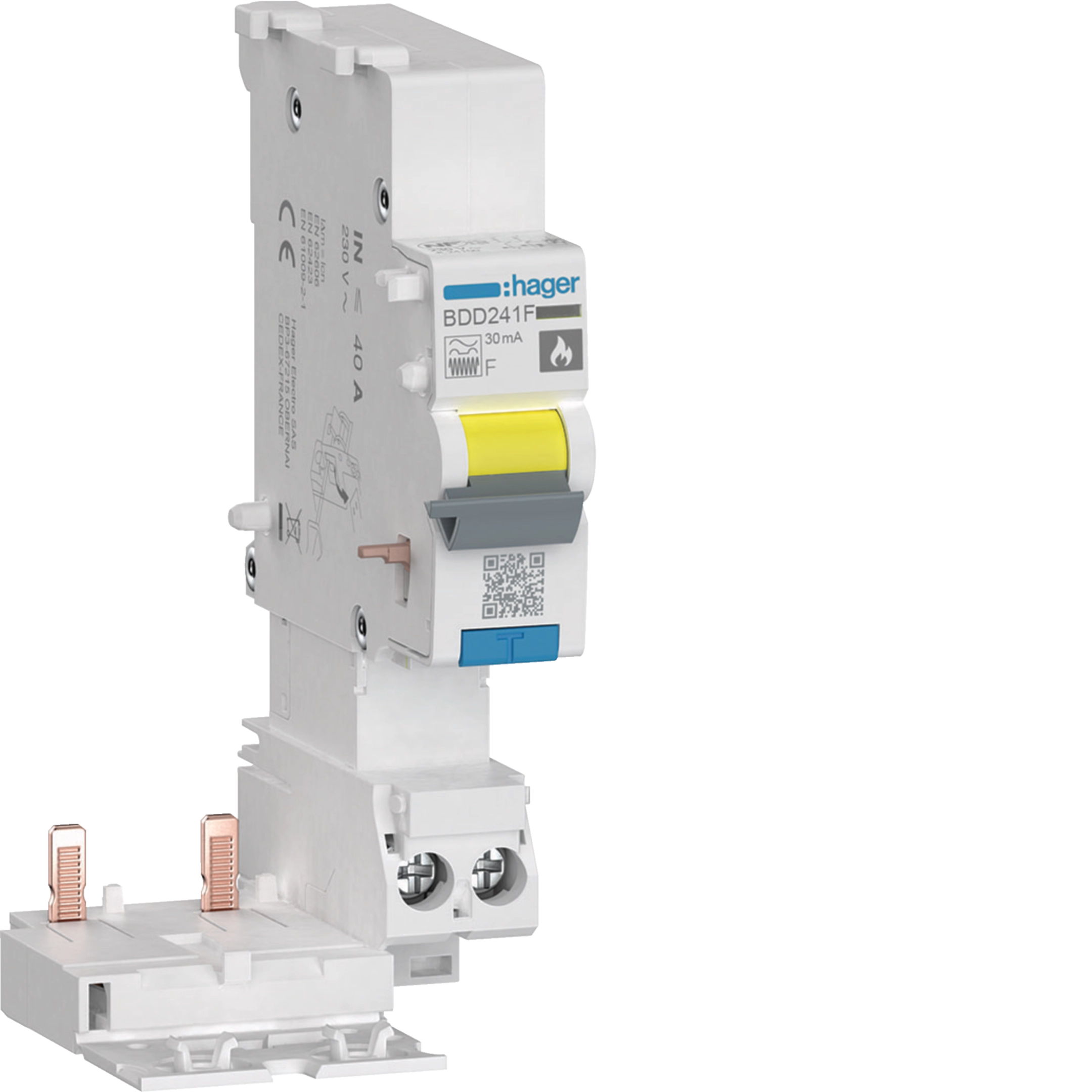

Bloc différentiel détecteur d'arcs 2P 40A 30mA type F BDD241F
EAN
3250610002315
Conditionnement
1 Pièce
Outils de conception
Prix
533,95 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Disjoncteur multipolaire 63 A 6 kA (EN/IEC 60898)/10 kA (IEC 60947-2) 12 produit(s) disponible(s) -
Disjoncteur multipolaire 63 A 10 kA (EN/IEC 60898)/15 kA (IEC 60947-2) 1 produit(s) disponible(s)
Complétez votre système
-
NFN250
Disjoncteur 2P 6/10kA C-50A 2M
208,57 € HT / Pièce* -
NFN206Disjoncteur 2P 6/10kA C-6A 2M
118,45 € HT / Pièce* -
NFN210Disjoncteur 2P 6/10kA C-10A 2M
105,20 € HT / Pièce* -
NFN216Disjoncteur 2P 6/10kA C-16A 2M
103,31 € HT / Pièce* -
NFN220Disjoncteur 2P 6/10kA C-20A 2M
106,46 € HT / Pièce* -
NFN225Disjoncteur 2P 6/10kA C-25A 2M
112,89 € HT / Pièce* -
NFN232Disjoncteur 2P 6/10kA C-32A 2M
115,67 € HT / Pièce* -
NFN240Disjoncteur 2P 6/10kA C-40A 2M
139,97 € HT / Pièce* -
NFN263Disjoncteur 2P 6/10kA C-63A 2M
229,61 € HT / Pièce* -
NGN210Disjoncteur 2P 6/10kA D-10A 2M
-
NGN220Disjoncteur 2P 6/10kA D-20A 2M
-
NGN240Disjoncteur 2P 6/10kA D-40A 2M
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal40 A
-
Courant assigné à 40°C40 A
Architecture
-
Type de pôles2P
Tension
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4 000 V
Puissance
-
Puissance dissipée totale sous IN2,69 W
Conditions d'utilisation
-
Température de service-25 - 60 °C
-
Température de stockage/transport-40 - 70 °C
Endurance
-
Endurance mécanique nombre de manœuvres6 000
-
Endurance électrique en nombre de cycles1 000
Installation, montage
-
Couple de serrage nominal borne basse1,90 - 1,90 Nm
-
Type de raccordement bas pour produits modulairesBorne à vis
Capacité
-
Nombre de modules1
Dimensions
-
Hauteur93,40 mm
-
Largeur17,70 mm
-
Profondeur70 mm
Raccordement
-
Type de connexion / priseBorne à vis
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

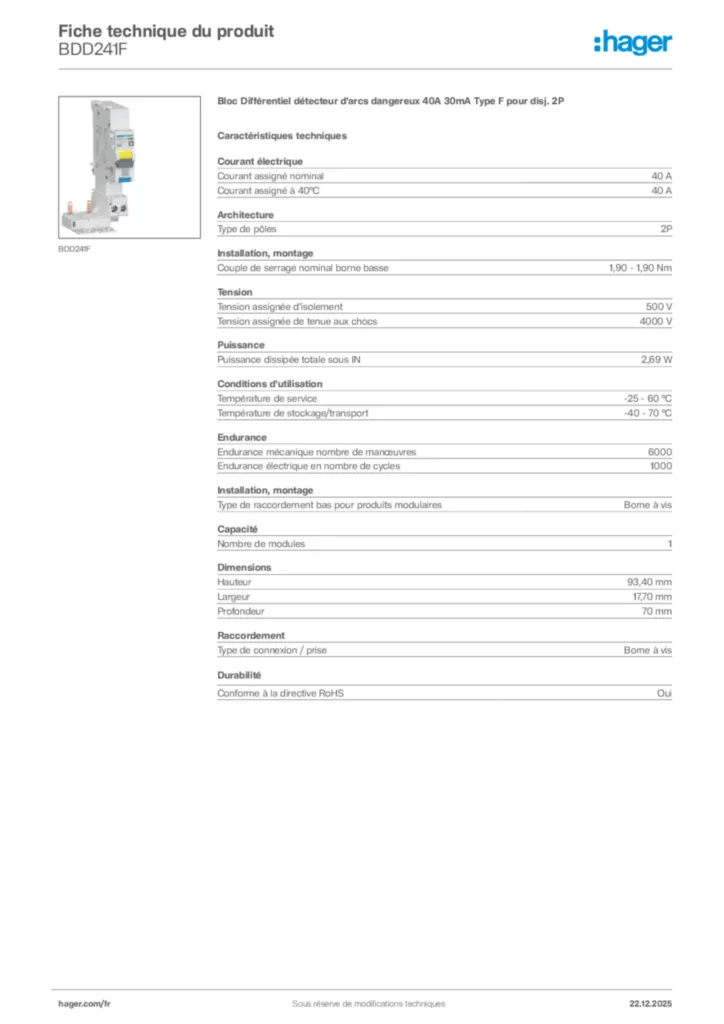

Hager Fiche technique du produit BDD241F
Bloc Différentiel détecteur d'arcs dangereux 40A 30mA Type F pour disj. 2P
PDF -
Guide d'installation
Guide d'installation fr-FR 2024-01-30
PDF1011,59 kB -
Flyer
Flyer_AFDD - Protecteur d'arc
Flyer fr-FR 2024-09-11
PDF1,07 MB -
Brochures techniques & CCTP
Détecteur d'arcs dangereux - Fiche prescription - CCTP
Brochures techniques & CCTP fr-FR 2024-10-17
DOCX672,29 kB
Détecteur d'arcs dangereux - Fiche prescription - CCTP
Brochures techniques & CCTP fr-FR 2024-10-02
PDF606,31 kB -
Outils
Hagercad, pour vos projets électriques tertiaires
Le logiciel de conception de tableaux électriques.
URL -
Déclaration de conformité
EU Declaration of Conformity
Déclaration de conformité en-GB 2024-09-09
PDF412,68 kB
