France
EAN
3250610002254
Conditionnement
1 Pièce

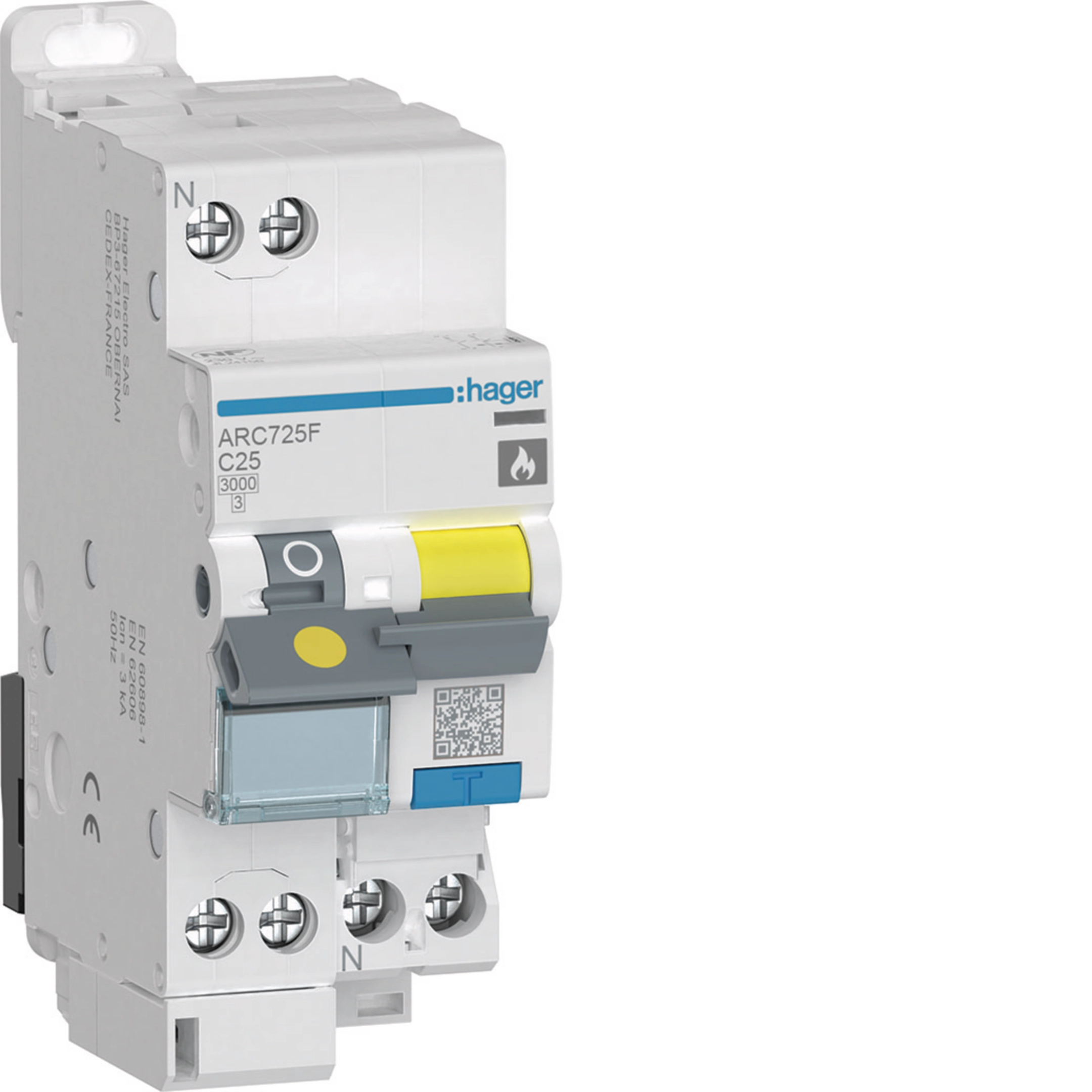

Disjoncteur détecteur d'arcs 1P+N 3kA C-25A 2 Modules ARC725F
Prix
333,11 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Rail de phase 4 produit(s) disponible(s)
Complétez votre système
-
KB163PBarre de pontage 1P 63A languette 10mm² marron 13M
11,78 € HT / Pièce* -
KB163NBarre de pontage 1P 63A languette 10mm² bleu 13M
11,78 € HT / Pièce* -
KB163PG
Barre de pontage 1P 63A languette 10mm² marron 18M
13,62 € HT / Pièce* -
KB163NGBarre de pontage 1P 63A languette 10mm² bleu 18M
13,62 € HT / Pièce*
Caractéristiques techniques
Courant électrique
-
Courant nominal IN25 A
-
Courant assigné à -25°C29,97 A
-
Courant assigné à -20°C29,55 A
-
Courant assigné à -15°C29,13 A
-
Courant assigné à -10°C28,7 A
-
Courant assigné à -5°C28,27 A
-
Courant assigné à 0°C27,83 A
-
Courant assigné à 5°C27,38 A
-
Courant assigné à 10°C26,92 A
-
Courant assigné à 15°C26,45 A
-
Courant assigné à 20°C25,98 A
-
Courant assigné à 25°C25,49 A
-
Courant assigné à 30°C25 A
-
Courant assigné à 35°C24,64 A
-
Courant assigné à 40°C24,28 A
-
Courant assigné à 45°C23,91 A
-
Courant assigné à 50°C23,54 A
-
Courant assigné à 55°C23,16 A
-
Courant assigné à 60°C22,77 A
-
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-13 kA
Architecture
-
CourbeC
-
Type de pôles1P+N
Principaux attributs électriques
-
Pouvoir de coupure nominal Icn AC selon IEC 60898-13 kA
Installation, montage
-
Couple de serrage nominal borne basse1,90 -1,90 Nm
-
Couple de serrage1,90 -1,90 Nm
-
Type de raccordement bas pour produits modulairesBorne à vis
-
Type de raccordement haut pour produits modulairesBorne à vis
Tension
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4 000 V
-
Tension assignée d'emploi Ue230 - 230 V
Puissance
-
Puissance dissipée en entrée4,87 W
Conditions d'utilisation
-
Classe de limitation d'énergie I²t3
-
Température de service-25 - 60 °C
-
Température de stockage/transport-40 - 70 °C
Endurance
-
Endurance mécanique nombre de manœuvres4 000
-
Endurance électrique en nombre de cycles2 000
Capacité
-
Nombre de modules2
Dimensions
-
Hauteur93,40 mm
-
Largeur35,50 mm
-
Profondeur70 mm
Fréquence
-
Fréquence50 - 50 Hz
Raccordement
-
Section de raccordement des bornes aval à vis, en câble souple1 - 10 mm²
-
Section de raccord bornes aval en câble rigide1 - 16 mm²
-
Section de raccordement des bornes amont à vis, en câble souple1 - 10 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 16 mm²
-
Génère des donnéesOui
-
Types de donnéesInformations de base, Diagnostics généraux, Mode opérationnel
-
Formats de donnéesBLE
-
Volume de données journalier estimé< 1 KB
-
Génération de données en temps réelNon
-
Données stockées sur l'appareilNon
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-

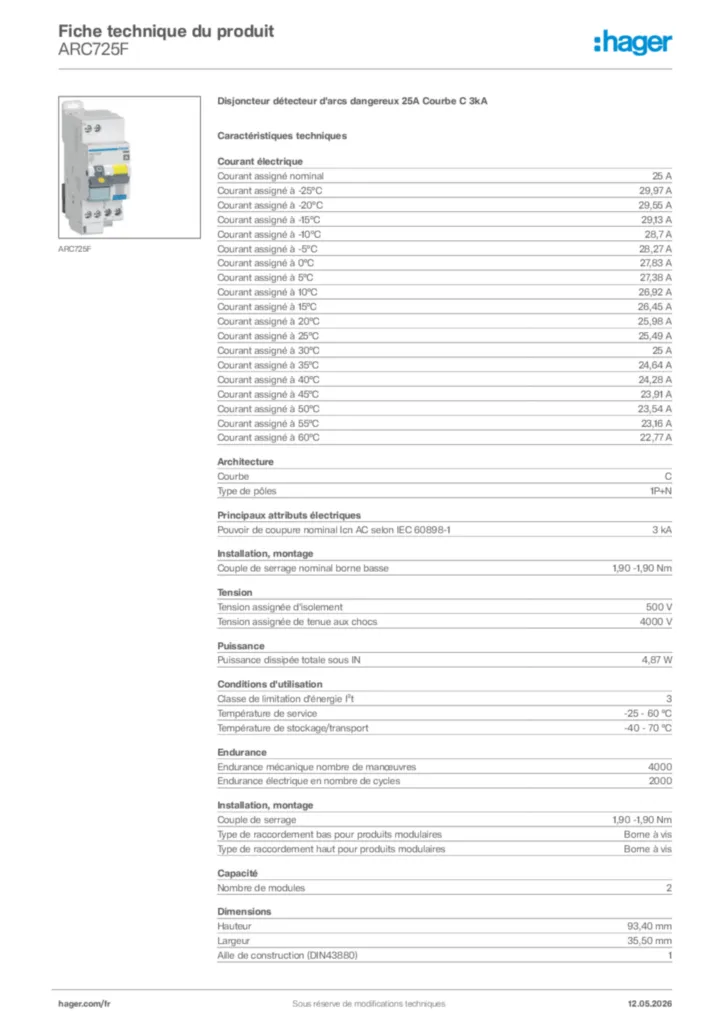

Fiche technique
Hager Fiche technique du produit ARC725F
Disjoncteur détecteur d'arcs dangereux 25A Courbe C 3kA
PDF -
Guide d'installation
Guide d'installation fr-FR 2024-03-12
PDF764,98 kB -
Flyer
Flyer_AFDD - Protecteur d'arc
Flyer fr-FR 2024-09-11
PDF1,07 MB -
Brochures techniques & CCTP
Détecteur d'arcs dangereux - Fiche prescription - CCTP
Brochures techniques & CCTP fr-FR 2024-10-17
DOCX672,29 kB
Détecteur d'arcs dangereux - Fiche prescription - CCTP
Brochures techniques & CCTP fr-FR 2024-10-02
PDF606,31 kB -
Outils
Hager Ready, gagnez en temps et en efficacité !
URL
Hagercad, pour vos projets électriques tertiaires
Le logiciel de conception de tableaux électriques.
URL -
Déclaration de conformité
Déclaration de conformité en-US 2026-07-15
PDF274,44 kB
