    • Accueil
    • Catalogue
    • Prises et inter­rup­teurs
    • origin appa­rent
    • Inter­rup­teurs et boutons-­pous­soirs
    • WH101003E
    Insert interrupteur à poussoir schéma 3+3, 1x lumineux
    EAN
    7611919555326
    E-nr.
    326 026 793
    VPE
    10 Pièces
    Groupe de rabais
    W1
    • Inter­rup­teurs et boutons-­pous­soirs
    • Inter­rup­teurs et boutons-­pous­soirs
    • Voir plus

    Insert interrupteur à poussoir schéma 3+3, 1x lumineux WH101003E

    Prix*
    65.00 CHF
    / pc. *
    65.00 CHF
    / pc. *
    Trouver un grossiste
    Ajouter à une liste
    Ajouter à une liste

    Connectez-vous pour créer une liste de produits

    Vous devez être connecté à votre compte myHager pour créer des listes de produits

    Créer un compte S'identifier

    Sélectionnez un grossiste

    Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne

    Insert interrupteur à poussoir schéma 3+3, 1x lumineux

    WH101003E

    • Accessoires
    • Caractéristiques techniques
    • Informations environnementales
    • Documents
    • Plus de produits
    Télécharger la fiche produit

    Complétez votre système

    Accessoires optionnels

    • Pièce de rechange pour instal­la­tion domo­tique 1 produit(s) disponible(s)

    Produits compatibles

    • Produits liés 13 produit(s) disponible(s)

    Complétez votre système

    • Pièce de rechange pour instal­la­tion domo­tique
    • WH10950182Z

      accessoires Gr.1 Plaque de fixation carré avec 1x2-pts. fixation
      0.60 CHF  / pc.*

    Produits liés

    • WH15910100Q

      origin AP 2x1 complet: Ligne de tête, 2x alésage d=58 2x fixation à 2 pts. Blanc
      18.40 CHF  / pc.*
    • WH15910105Q

      origin AP 2x1 complet: Set de montage 2x alésage d=58 2x fixation à 2 pts. Noir
      20.95 CHF  / pc.*
    • WH15910200Q

      origin AP 1x2 complet: Set de montage 2x alésage d=58 2x fixation à 2 pts. Blanc
      18.40 CHF  / pc.*
    • WH15910205Q

      origin AP 1x2 complet: Ligne de tête, 2x alésage d=58 2x fixation à 2 pts. Noir
      20.95 CHF  / pc.*
    • WH15923500Q

      origin AP Gr.1x1 complet: Set de montage alésage d=58 Profondeur 54mm Blanc
      6.70 CHF  / pc.*
    • WH15923505Q

      origin apparent Gr.1x1 complet: Set de montage alésage d=58 Profondeur 54mm Noir
      7.85 CHF  / pc.*
    • WH15923506Q

      origin AP Gr.1x1 complet: Set de montage alésage d=58 Profondeur 54mm Orange
      7.85 CHF  / pc.*
    • WH15924000Q

      origin AP Gr.1x1 complet: Set de montage alésage d=58 Profondeur 64mm Blanc
      7.95 CHF  / pc.*
    • WH15924005Q

      origin apparent Gr.1x1 complet: Set de montage alésage d=58 Profondeur 64mm Noir
      9.15 CHF  / pc.*
    • WH15924006Q

      origin AP Gr.1x1 complet: Set de montage alésage d=58 Profondeur 64mm Orange
      9.15 CHF  / pc.*
    • WH15931400Q

      origin AP Gr.2x1 complet: Set de montage 2x alésage d=58 Profondeur 54mm Blanc
      13.75 CHF  / pc.*
    • WH15931405Q

      origin AP Gr.2x1 complet: Set de montage 2x alésage d=58 Profondeur 54mm Noir
      16.10 CHF  / pc.*
    • WH101003F

      Insert avec plaque de fixation: Interrupteur S1(3+3)/ 1x lumineux
      76.10 CHF  / pc.*

    Caractéristiques techniques

    Courant élec­trique
    • Courant de commu­ta­tion
      10 AX (100W LED (SBL))
    • Courant assigné nominal
      10 A
    Instal­la­tion, montage
    • Montage
      Encastré, En saillie
    Tension
    • Tension nomi­nale
      230 V
    Fréquence
    • Fréquence
      50 - 50 Hz
    Matière
    • Couleur
      Bleu
    • Code RAL
      5012
    • Fini­tion
      Mat
    • Matière
      Métal, Plas­tique, Ther­mo­plas­tique
    • Trai­te­ment de surface
      Non traité
    • Contient des maté­riaux recy­clés (% du poids total du plas­tique)
      0
    Iden­ti­fi­ca­tion
    • Elément de base avec plaque d'adap­ta­teur
      Elément de base
    Connec­ti­vité
    • Type de montage
      Fixa­tion par vis
    • Avec fixa­tion à griffes
      Non
    Commandes et indi­ca­teurs
    • Nombre de touches
      0
    Dimen­sions
    • Profon­deur de montage
      15,4 mm
    • Profon­deur des boîtes d'en­cas­tre­ment
      37,3 mm
    • Hauteur de la bande P-touch pour le champ d'étique­tage
      0
    • Diamètre
      59,6 mm
    Sécu­rité
    • Indice de protec­tion IP
      IP20
    • Résis­tance aux chocs IK
      IK02
    Archi­tec­ture
    • Type d'or­gane de commande
      Touche
    Raccor­de­ment
    • Type de contact
      2x inver­seurs
    • Type de connexion / prise
      Quick­Con­nect, Borne de connexion
    Textes
    • Mode de montage
      Montage indi­vi­duel ou associé
    • Type de raccor­de­ment
      Avec raccord à ressort
    • Éclai­rage
      Avec cartouche lumi­neuse à LED jaune pour éclai­rage
    • Type de commu­ta­tion
      Double inter­rup­teur va-et-­vient S1

    Informations environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui

    Attestations et documents

    PEP - Origin insert for combination push switch diagram 3 white (English )
    PDF
    7,35 MB
    REACH declaration WH101003E
    PDF
    Hager Rapport RoHS WH101003E
    PDF

    Documents

    • Image produit

      Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

      Image WH101003E | Hager Suisse

      Image produit WH101003E

    • Fiche technique

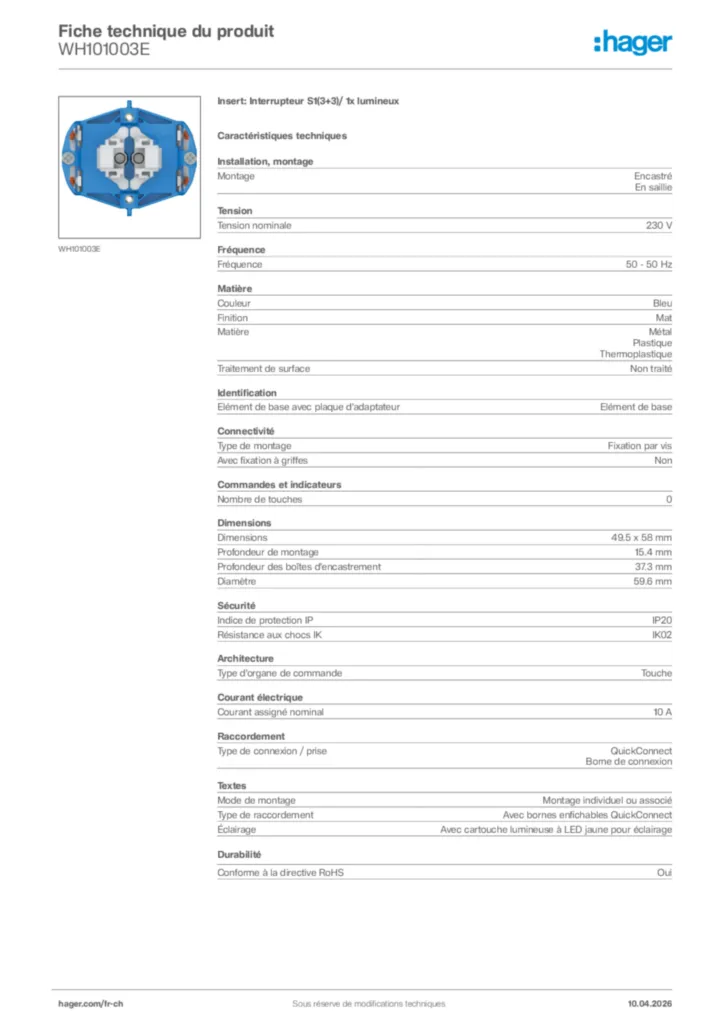

      Image Hager Fiche technique du produit WH101003E | Hager Suisse

      Hager Fiche technique du produit WH101003E

      Insert: Interrupteur S1(3+3)/ 1x lumineux

      PDF

    • Guide d'installation

      Image Guide d'installation de-CH, fr-CH 2022-09-29 | Hager Suisse

      Guide d'installation de-CH, fr-CH 2022-09-29

      PDF
      2,31 MB
      Image Guide d'installation de-CH, fr-CH 2022-09-29 | Hager Suisse

      Guide d'installation de-CH, fr-CH 2022-09-29

      PDF
      2,31 MB
