Interr.-sectionn. de protection HPC3 630A 60mm profondeur 70mm BC300mm² SF SR3RSU
EAN
7611919232302
VPE
1 pc.
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Le produit n’est malheureusement plus livrable. Pour trouver une alternative, veuillez contacter notre service après-vente
Complétez votre système
Accessoires optionnels
-
Connexion de la borne de câble 2 produit(s) disponible(s) -
Transformateur de courant 6 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 5 produit(s) disponible(s) -
Fonctions interverouillage 1 produit(s) disponible(s)
Complétez votre système
-
1000K1
Transformateur de courant pour sect. HPC00-3 1000/5A 5VA classe 1
83.20 CHF / pc.* -
100K1Transformateur de courant pour sect. HPC00-3 100/5A 2VA classe 1
51.80 CHF / pc.* -
300K05Transformateur de courant pour sect. HPC00-3 300/5A 2.5VA classe 0.5s
88.90 CHF / pc.* -
300K05GTransformateur de courant pour sect. HPC00-3 300/5A 2.5VA classe 0.5s CH calibré
127.00 CHF / pc.* -
600K05Transformateur de courant pour sect. HPC00-3 600/5A 2.5VA classe 0.5s
88.90 CHF / pc.* -
600K05GTransformateur de courant pour sect. HPC00-3 600/5A 2.5VA classe 0.5s CH calibré
127.00 CHF / pc.*
-
S-3AV
Extension de borne Gr.3 M10 pour profondeur d'encastrement 32mm de SILAS Gr.1-3
38.10 CHF / pc.* -
S-3SWBKit pour montage SILAS pour installation de transformateur de courant Gr.3
93.10 CHF / pc.* -
S-UAPProfilé d'appui SILAS Gr.1-3 pour sectionneurs fusibles, clipsable latéralement
5.65 CHF / pc.* -
S-USIndicateur de position SILAS Couvercle commutateur Gr.000-3, contact NF et -NO
12.80 CHF / pc.* -
V-AT12Raccord pour taille 1-3 63mm
13.10 CHF / jeu*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal630 A
-
Courant assigné admissible sous 1 seconde IEC6094720,40 kA
Fusible
-
Taille de l'élément fusibleNH3
Raccordement
-
Section de raccordement en câble souple95 - 300 mm²
-
Section de raccordement en câble rigide95 - 300 mm²
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage20 - 20 Nm
-
MontageSystème de jeu de barres
Fréquence
-
Fréquence50 - 60 Hz
Puissance
-
Puissance dissipée totale sous IN115 W
Endurance
-
Endurance mécanique nombre de manœuvres800
-
Endurance électrique en nombre de cycles200
-
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.41000
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs8000 V
Sécurité
-
Indice de protection IPIP30
Dimensions
-
Hauteur214 mm
-
Largeur250 mm
-
Profondeur158 mm
-
Distance des barres omnibus60 mm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

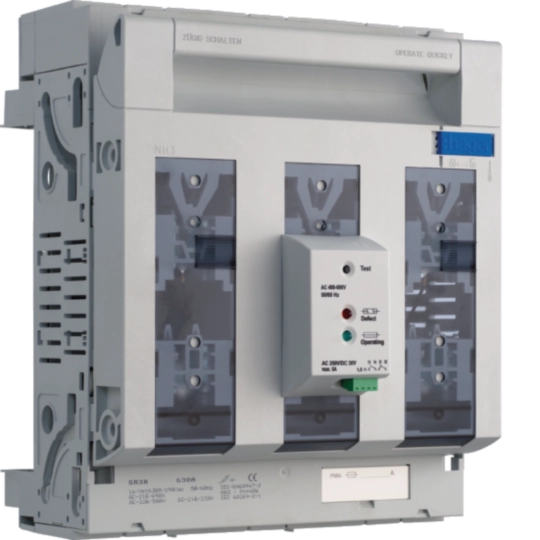

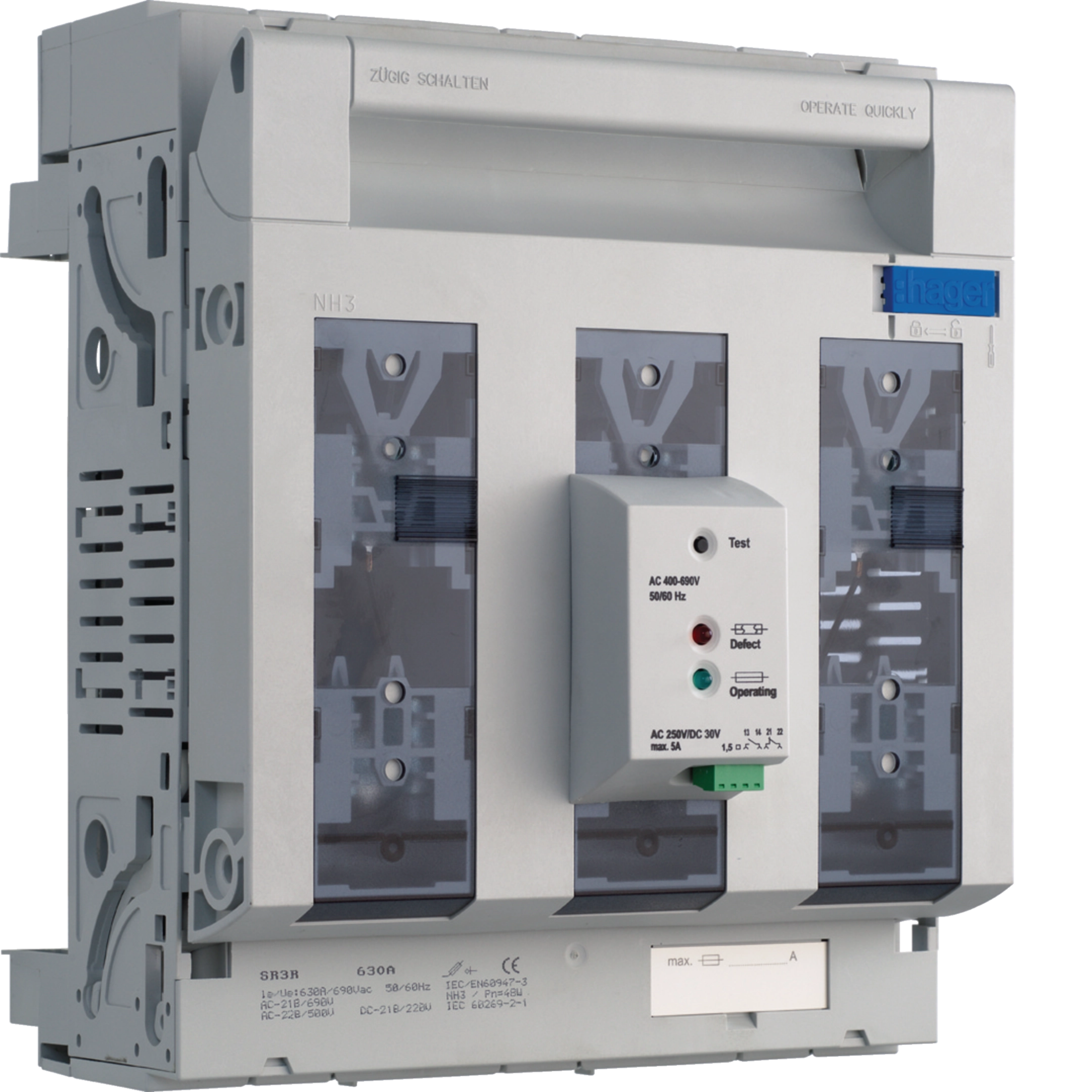

Image produit SR3RSU
-

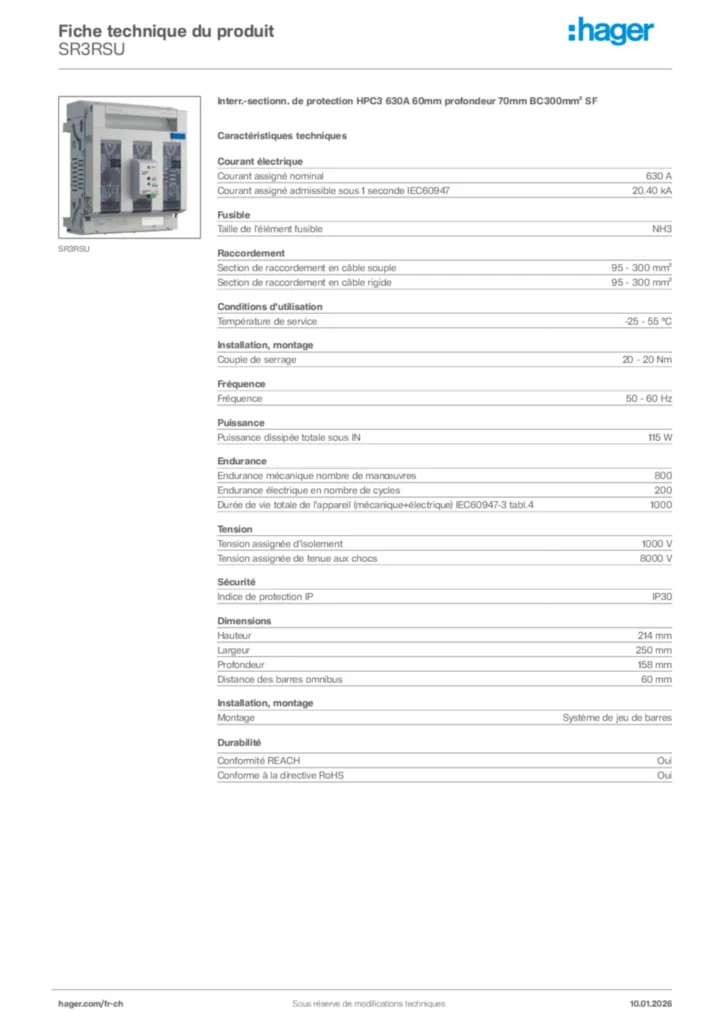

Fiche technique
