Alignement des bornes hautes pour produits modulaires
Bornes alignées
Alignement des bornes basses pour produits modulaires
Bornes alignées
Principales caractéristiques électriques
Tension assignée d'emploi Ue
415 V
Type de tension d'alimentation
AC
Fréquence assignée
50/60 Hz
Tension
Tension assignée d'isolement
500 V
Tension assignée de tenue aux chocs
6000 V
Seuil minimal de tension d'emploi (Ue min)
12 V
Intensité du courant
Courant assigné nominal
4 A
Valeur du seuil mini/max de fonctionnement thermique en alternatif
1.13 / 1.45 In
Valeur du seuil mini/max de fonctionnement magnétique en alternatif
10 / 14.4 In
Valeur du seuil min/maxi du fonctionnement magnétique DC
10 / 30 In
Valeur du seuil min/maxi du fonctionnement thermique DC
1.13 / 1.45 In
Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2)
3 kA
Courant / température
Courant assigné à -25°C
5.18 A
Courant assigné à -20°C
5.09 A
Courant assigné à -15°C
4.99 A
Courant assigné à -10°C
4.89 A
Courant assigné à -5°C
4.79 A
Courant assigné à 0°C
4.68 A
Courant assigné à 5°C
4.58 A
Courant assigné à 10°C
4.47 A
Courant assigné à 15°C
4.35 A
Courant assigné à 20°C
4.24 A
Courant assigné à 25°C
4.12 A
Courant assigné à 30°C
4 A
Courant assigné à 35°C
3.87 A
Courant assigné à 40°C
3.74 A
Courant assigné à 45°C
3.61 A
Courant assigné à 50°C
3.47 A
Courant assigné à 55°C
3.33 A
Courant assigné à 60°C
3.17 A
Courant assigné à 65°C
3.01 A
Courant assigné à 70°C
2.85 A
Coefficient de correction du courant
Coefficient de correction du courant nominal pour 2 appareils juxtaposés
1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés
0.95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés
0.9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés
0.85
Coefficient de correction du déclenchement magnétique à 100Hz
1.1
Coefficient de correction du déclenchement magnétique à 200Hz
1.2
Coefficient de correction du déclenchement magnétique à 400Hz
1.5
Coefficient de correction du déclenchement magnétique à 60Hz
1
Dimensions
Profondeur produit installé
70 mm
Hauteur produit installé
83 mm
Largeur produit installé
35 mm
Fréquence
Fréquence
50 à 60 Hz
Puissance
Puissance dissipée totale sous IN
5.36 W
Puissance dissipée par pôle à In
2.71 W
Endurance
Endurance électrique en nombre de cycles
4000
Endurance mécanique nombre de manoeuvres
20000
Installation, montage
Type de raccordement haut pour produits modulaires
Borne à vis
Couple de serrage
2,8Nm
Type de loquet haut pour produits modulaires
Non applicable
Type de loquet bas pour produits modulaires
Plastique
Type de raccordement bas pour produits modulaires
Borne biconnect
Démontabilité haute pour produits modulaires
Oui
Démontabilité basse pour produits modulaires
Oui
Connexion
Section de raccordement des bornes amont et aval à vis, en câble rigide
1 / 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple
1 / 25 mm²
Equipement
Intègere porte étiquette transparent
Oui
Standards
Texte norme
IEC 60947-2
Directive européenne WEEE
concerné
Sécurité
Indice de protection IP
IP20
Conditions d'utilisation
Température de service
-25…70 °C
Degré de pollution suivant IEC 60664 / IEC 60947-2
2
Altitude
2000 m
Tropicalisation/humidité/Exécution
tous climats
Température de stockage/transport
-25…80 °C
Documents

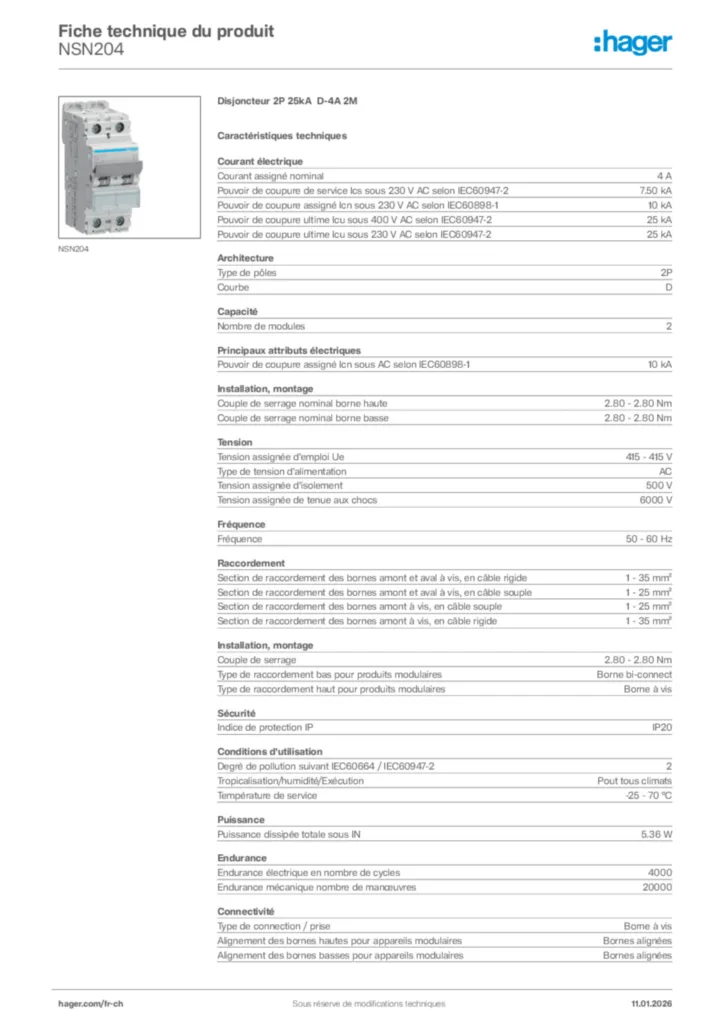

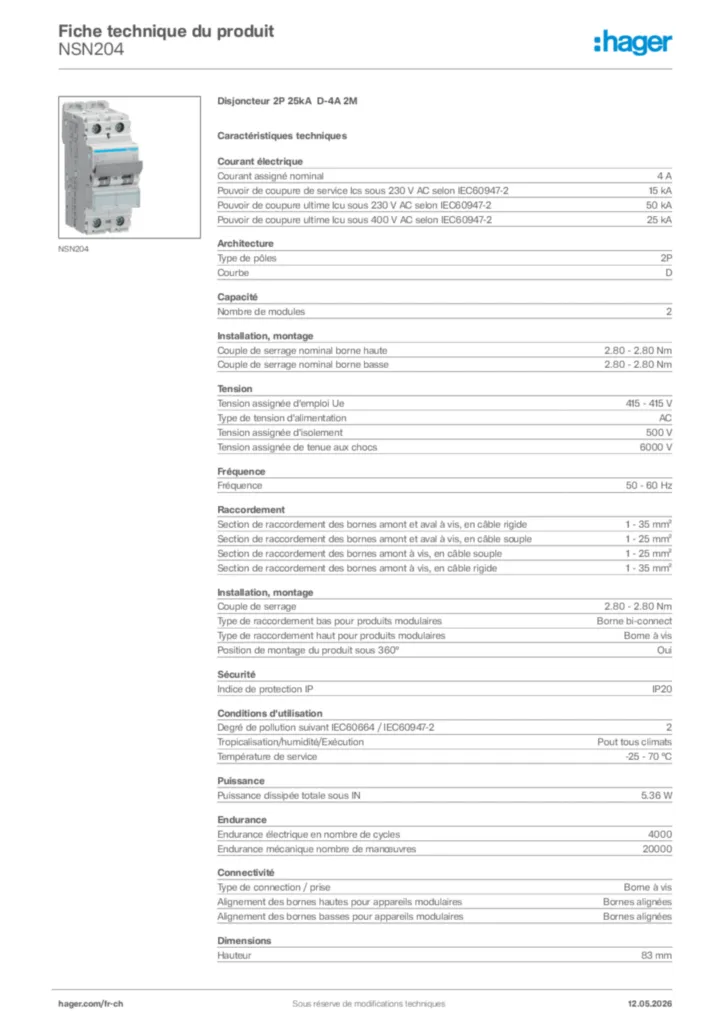

Image produit
