            NBN320 - Disjoncteur Hager MCB 3P 415V type B 20A Icn 10kA 3UM
            NBN320 - Disjoncteur Hager MCB 3P 415V type B 20A Icn 10kA 3UM
            NBN320 - Disjoncteur Hager MCB 3P 415V type B 20A Icn 10kA 3UM

            Disjoncteur Hager MCB 3P 415V type B 20A Icn 10kA 3UM

            NBN320

            NBN320 - Disjoncteur Hager MCB 3P 415V type B 20A Icn 10kA 3UM
            NBN320 - Disjoncteur Hager MCB 3P 415V type B 20A Icn 10kA 3UM
            NBN320 - Disjoncteur Hager MCB 3P 415V type B 20A Icn 10kA 3UM
            • Appa­reils modu­laires

            Disjoncteur Hager MCB 3P 415V type B 20A Icn 10kA 3UM NBN320

            EAN
            3250614614033
            E-nr.
            806 580 054
            VPE
            4 Pièces
            Groupe de rabais
            N2
            Prix*
            81,90 CHF
            / pc. *
            81.90 CHF
            / pc. *

            You have to log in with your myHager profile to see prices and to order.

            Ajouter à une liste
            Ajouter à une liste

            Connectez-vous pour créer une liste de produits

            Vous devez être connecté à votre compte myHager pour créer des listes de produits

            Créer un compte S'identifier
            • Accessoires
            • Caractéristiques techniques
            • Données environnementales
            • Documents
            • Plus de produits

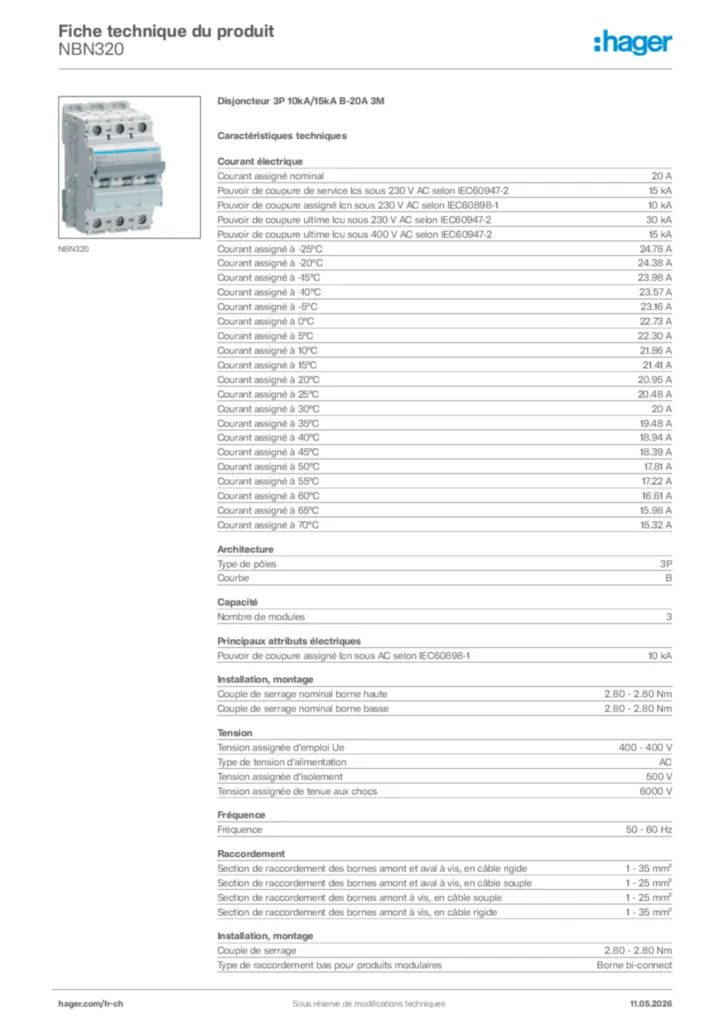

            Télécharger la fiche produit

            Complétez votre système

            Accessoires optionnels

            • Acces­soires méca­niques pour appa­reillage basse tension 1 produit(s) disponible(s)
            • Bloc de contact auxi­liaire 3 produit(s) disponible(s)
            • bobine à émis­sion 2 produit(s) disponible(s)
            • Déclen­cheur à sous-­ten­sion 2 produit(s) disponible(s)
            • Fonc­tions de sépa­ra­tion de phase 1 produit(s) disponible(s)
            • Voir plus 8 autre(s) produit(s) disponible(s)

            Complétez votre système

            • Acces­soires méca­niques pour appa­reillage basse tension
            • Bloc de contact auxi­liaire
            • bobine à émis­sion
            • Déclen­cheur à sous-­ten­sion
            • Fonc­tions de sépa­ra­tion de phase
            • Acces­soires élec­triques pour appa­reillage basse tension
            • Fonc­tions inter­ve­rouillage
            • Cache-­borne
            • Jeu de barres de phase modu­laire
            • Capu­chon/­bande de protec­tion pour jeu de barres de phase
            • LZ060

              Intercalaire de dissipation

              1.45 CHF  / pc.*
              Ajouter à une liste
              Ajouter à une liste
            • MZ201

              Contact auxiliaire 10+1F 6A 240V AC

              22.65 CHF  / pc.*
              Ajouter à une liste
              Ajouter à une liste
            • MZ202

              Contact signal défaut 10+1F 6A 240V AC

              26.25 CHF  / pc.*
              Ajouter à une liste
              Ajouter à une liste
            • MZ221

              Contact auxiliaire bas niveau 1F+1O 5/10mA 12/48V AC/DC

              25.20 CHF  / pc.*
              Ajouter à une liste
              Ajouter à une liste
            • MZ203

              Bobine à émission 230-415V AC 110-130V DC

              56.80 CHF  / pc.*
              Ajouter à une liste
              Ajouter à une liste
            • MZ204

              Bobine à émission 24-48V AC 12-48V DC

              59.90 CHF  / pc.*
              Ajouter à une liste
              Ajouter à une liste
            • MZ205

              Bobine manque tension 48V DC

              59.90 CHF  / pc.*
              Ajouter à une liste
              Ajouter à une liste
            • MZ206

              Bobine manque tension 230V AC

              56.80 CHF  / pc.*
              Ajouter à une liste
              Ajouter à une liste
            • MZN121

              Jeu de 3 séparateurs de phase pour disjoncteur

              3.10 CHF  / jeu*
              Ajouter à une liste
              Ajouter à une liste
            • MZN173

              Sectionneur de neutre 63A

              13.50 CHF  / pc.*
              Ajouter à une liste
              Ajouter à une liste
            • MZN175

              Kit de verrouillage manette plombable pour disjoncteur - inter dif - disj dif

              14.35 CHF  / pc.*
              Ajouter à une liste
              Ajouter à une liste
            • MZN176

              Fil de verrouillage pour produits modulaires

              18.40 CHF  / pc.*
              Ajouter à une liste
              Ajouter à une liste
            • MZN120

              Cache-borne cache-vis pour disjoncteur

              1.15 CHF  / pc.*
              Ajouter à une liste
              Ajouter à une liste
            • KDN363A

              Barre de pontage 3P 63A fourche 10mm² 12M

              16.00 CHF  / pc.*
              Ajouter à une liste
              Ajouter à une liste
            • KDN380A

              Barre de pontage 3P 80A fourche 16mm² 12M

              19.25 CHF  / pc.*
              Ajouter à une liste
              Ajouter à une liste
            • KDN380B

              Barre de pontage 3P 80A fourche 16mm² 57M

              79.80 CHF  / pc.*
              Ajouter à une liste
              Ajouter à une liste
            • KZN023

              Bouchon latéral pour barres de pontage 2P et 3P

              9.45 CHF  / pc.*
              Ajouter à une liste
              Ajouter à une liste

            Caractéristiques techniques

            Courant élec­trique
            • Courant assigné nominal
              20 A
            • Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2
              15 kA
            • Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1
              10 kA
            • Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2
              30 kA
            • Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2
              15 kA
            • Courant assigné à -25°C
              24,78 A
            • Courant assigné à -20°C
              24,38 A
            • Courant assigné à -15°C
              23,98 A
            • Courant assigné à -10°C
              23,57 A
            • Courant assigné à -5°C
              23,16 A
            • Courant assigné à 0°C
              22,73 A
            • Courant assigné à 5°C
              22,30 A
            • Courant assigné à 10°C
              21,86 A
            • Courant assigné à 15°C
              21,41 A
            • Courant assigné à 20°C
              20,95 A
            • Courant assigné à 25°C
              20,48 A
            • Courant assigné à 30°C
              20 A
            • Courant assigné à 35°C
              19,48 A
            • Courant assigné à 40°C
              18,94 A
            • Courant assigné à 45°C
              18,39 A
            • Courant assigné à 50°C
              17,81 A
            • Courant assigné à 55°C
              17,22 A
            • Courant assigné à 60°C
              16,61 A
            • Courant assigné à 65°C
              15,98 A
            • Courant assigné à 70°C
              15,32 A
            Archi­tec­ture
            • Type de pôles
              3P
            • Courbe
              B
            Capa­cité
            • Nombre de modules
              3
            Instal­la­tion, montage
            • Couple de serrage nominal borne haute
              2,80 - 2,80 Nm
            • Couple de serrage nominal borne basse
              2,80 - 2,80 Nm
            • Couple de serrage
              2,80 - 2,80 Nm
            • Type de raccor­de­ment bas pour produits modu­laires
              Borne bi-connect
            • Type de raccor­de­ment haut pour produits modu­laires
              Borne à vis
            • Posi­tion de montage du produit sous 360°
              Oui
            Prin­ci­paux attri­buts élec­triques
            • Pouvoir de coupure assigné Icn sous AC selon IEC60898-1
              10 kA
            Tension
            • Tension assi­gnée d'em­ploi Ue
              400 - 400 V
            • Type de tension d'ali­men­ta­tion
              AC
            • Tension assi­gnée d'iso­le­ment
              500 V
            • Tension assi­gnée de tenue aux chocs
              6000 V
            Fréquence
            • Fréquence
              50 - 60 Hz
            Raccor­de­ment
            • Section de raccor­de­ment des bornes amont et aval à vis, en câble rigide
              1 - 35 mm²
            • Section de raccor­de­ment des bornes amont et aval à vis, en câble souple
              1 - 25 mm²
            • Section de raccor­de­ment des bornes amont à vis, en câble souple
              1 - 25 mm²
            • Section de raccor­de­ment des bornes amont à vis, en câble rigide
              1 - 35 mm²
            Sécu­rité
            • Indice de protec­tion IP
              IP20
            Condi­tions d'uti­li­sa­tion
            • Degré de pollu­tion suivant IEC60664 / IEC60947-2
              2
            • Classe de limi­ta­tion d'énergie I²t
              3
            • Tempé­ra­ture de service
              -25 - 70 °C
            Puis­sance
            • Puis­sance dissipée totale sous IN
              8,04 W
            Endu­rance
            • Endu­rance élec­trique en nombre de cycles
              4000
            • Endu­rance méca­nique nombre de manœuvres
              20000
            Connec­ti­vité
            • Type de connec­tion / prise
              Borne à vis
            • Aligne­ment des bornes hautes pour appa­reils modu­laires
              Bornes alignées
            • Aligne­ment des bornes basses pour appa­reils modu­laires
              Bornes alignées
            Dimen­sions
            • Hauteur
              83 mm
            • Largeur
              52,50 mm
            • Profon­deur
              70 mm

            Données environnementales

            Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

            Attestations et documents

            REACH declaration NBN320 (english)
            PDF
            103,10 kB
            RoHS declaration NBN320 (english)
            PDF
            103,59 kB

            Documents

            • Image produit

              Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

              Image NBN320 | Hager Suisse

              Image produit NBN320

            • Annexe technique (produit unique)

              Image Annexe technique (produit unique) de-DE 2021-10-20 | Hager Suisse

              Annexe technique (produit unique) de-DE 2021-10-20

              PDF
              847,80 kB
            • Déclaration de conformité

              Image EU Declaration of Conformity | Hager Suisse

              EU Declaration of Conformity

              Déclaration de conformité en-GB 2024-10-02

              PDF
              650,27 kB
              Image UKCA Declaration of Conformity | Hager Suisse

              UKCA Declaration of Conformity

              Déclaration de conformité en-GB 2024-10-02

              PDF
              653,93 kB
            Plus de téléchargements
            • Pour obtenir le certificat REACH de ce produit

              contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com

            Découvrez les autres produits de cette gamme

              5
            • 1
              MBN316 - Disjoncteur Hager MCB 3P 415V type B 16A Icn 6kA 3UM
              MBN316
              Disjoncteur 3P 6kA B-16A 3M
              Prix*
              66.20 CHF
              / pc. *
              66.20 CHF
              / pc. *
            • 2
              MCN316 - Disjoncteur Hager MCB 3P 415V type C 16A Icn 6kA 3UM
              MCN316
              Disjoncteur 3P 6kA C-16A 3M
              Prix*
              74.40 CHF
              / pc. *
              74.40 CHF
              / pc. *
            • 3
              MBN006 - Disjoncteur Hager MCB 1P 230V type B 6A Icn 6kA 1UM
              MBN006
              Disjoncteur 1P 6kA B-6A 1M
              Prix*
              25.15 CHF
              / pc. *
              25.15 CHF
              / pc. *
            • 4
              MBN010 - Disjoncteur Hager MCB 1P 230V type B 10A Icn 6kA 1UM
              MBN010
              Disjoncteur 1P 6kA B-10A 1M
              Prix*
              19.85 CHF
              / pc. *
              19.85 CHF
              / pc. *
            • 5
              MBN013 - Disjoncteur Hager MCB 1P 230V type B 13A Icn 6kA 1UM
              MBN013
              Disjoncteur 1P 6kA B-13A 1M
              Prix*
              17.05 CHF
              / pc. *
              17.05 CHF
              / pc. *
            *Données sous réserve d'erreurs et de modifications techniques. Les prix sont des prix commerciaux, hors TVA.

            Aide et contact

            • Contact
            • Formation
            • Outils et logiciels
            • Brochures et catalogues

            Produits

            • Systèmes de distribution et armoires
            • Appareils modulaires
            • Disjoncteurs, interrupteurs et appareils de protection
            • Bornes de charge pour véhicule électrique (EVCS)
            • Gestion et surveillance de l'énergie
            • Cheminement de câbles tehalit
            • Prises et interrupteurs
            • Détecteurs de mouvements et de présence
            • Technologie de sécurité
            • Système de gestion du bâtiment KNX
            • Interphonie
            •

            L'entreprise

            • Nous connaître
            • Sites
            • Carrière
            • Newsletter

            Qui sommes-nous ?

            Nous conce­vons l’univers élec­trique de demain.

            Agir ense­mble pour un avenir durable. Car, en tant qu’entre­prise familiale indé­pend­ante, nous agissons par nature de manière durable et nous voulons contri­buer à créer l’univers élec­trique de demain.

            Avec vous, pour vous.

            • Cookies
            • Politique de confidentialité
            • Mentions légales
            • Signaler une vulnérabilité

            © Hager Group
