Disjoncteur Hager MCB 2P 240V C 16A 6kA 1UM MLS516

Name: MLS516
Brand: Hager
SKU: MLS516
Price: 31.4 CHF

Prix*

31.40 CHF

/ pc. *

Trouver un grossiste

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Télécharger la fiche produit

Complétez votre système

Fonctions interverouillage 2 produit(s) disponible(s)
Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s)
Déclencheur à sous-tension 1 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Bloc de contact auxiliaire 3 produit(s) disponible(s)
Jeu de barres de phase modulaire 2 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

1P+N

Courant assigné nominal

16 A
Pouvoir de coupure de service Ics AC selon IEC60898-1

6 kA
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1

6 kA
Valeur du seuil mini/max de fonctionnement thermique en alternatif

1,13 - 1,45 A
Valeur du seuil min/maxi du fonctionnement thermique DC

1,13 - 1,45 A
Courant assigné à -25°C

20,10 A
Courant assigné à -20°C

19,70 A
Courant assigné à -15°C

19,40 A
Courant assigné à -10°C

19,10 A
Courant assigné à -5°C

18,70 A
Courant assigné à 0°C

18,30 A
Courant assigné à 5°C

18 A
Courant assigné à 10°C

17,60 A
Courant assigné à 15°C

17,20 A
Courant assigné à 20°C

16,80 A
Courant assigné à 25°C

16,40 A
Courant assigné à 30°C

16 A
Courant assigné à 35°C

15,60 A
Courant assigné à 40°C

15,10 A
Courant assigné à 45°C

14,70 A
Courant assigné à 50°C

14,20 A
Courant assigné à 55°C

13,80 A
Courant assigné à 60°C

13,30 A
Courant assigné à 65°C

12,80 A
Courant assigné à 70°C

12,20 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés

1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés

0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés

0,90
Coefficient de correction du courant nominal pour 6 appareils juxtaposés

0,85

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

6 kA

Couple de serrage nominal borne basse

1,90 - 1,90 Nm
Type de raccordement haut pour produits modulaires

QuickConnect
Type de raccordement bas pour produits modulaires

Borne à vis
Couple de serrage

1,90 - 1,90 Nm

Tension assignée d'emploi Ue

230 - 240 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4000 V
Tension maxi d'utilisation

253 V
Catégorie de surtension selon IEC60947-1 2.5.60 tableau 1

3

Fréquence

50 - 60 Hz

Nombre de modules

1

Puissance dissipée totale sous IN

4,20 W

Température de service

-25 - 70 °C
Altitude

2000 m

Endurance électrique en nombre de cycles

1000
Endurance mécanique nombre de manœuvres

20000

Indice de protection IP

IP20

Type de connection / prise

QuickConnect
Alignement des bornes hautes pour appareils modulaires

Borne décalée
Alignement des bornes basses pour appareils modulaires

Borne décalée

Section de raccordement des bornes aval Quick Connect, en câble rigide

1,5 - 4,0 mm²
Section de raccordement des bornes aval Quick Connect, en câble souple

1,5 - 4,0 mm²
Section de raccordement des bornes amont à vis, en câble rigide

0,75 - 16,0 mm²
Section de raccordement des bornes amont à vis, en câble souple

0,75 - 10,0 mm²

Hauteur

86 mm
Largeur

17,50 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Attestations et documents

Document PEP en-GB 2025-11-20

PDF

67,85 MB

Hager RoHS report MLS516

PDF

Hager déclaration REACH MLS516

PDF

Documents

Image produit

Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

Image produit MLS516

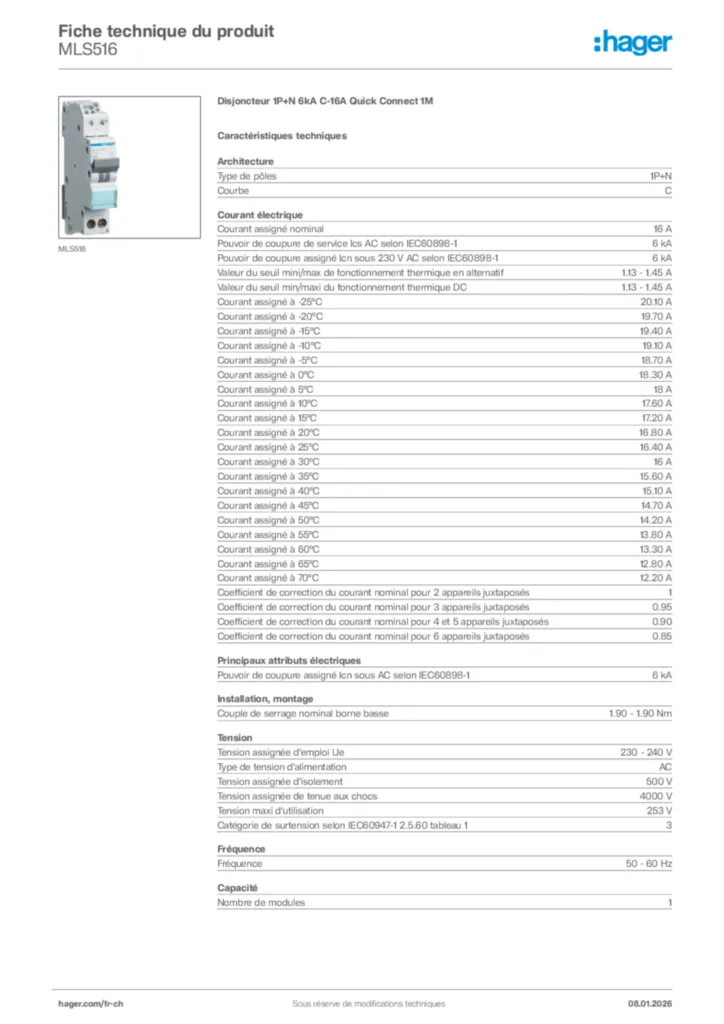

Fiche technique
