Disjoncteur Hager MCB, nombre de pôles (total) 2, nombre de pôles protégés 1, tension assignée 240 V, caractéristique de déclenchement C, courant assigné 13 A, capacité de commutation assignée Icn selon EN 60898 à 230 V 6 kA, capacité de commutation assignée Icu selon IEC 60947-2 à 230 V 6 kA, largeur en unités de division 1

EAN

3250614319556

E-nr.

805 000 044

VPE

12 Pièces

Groupe de rabais

Disjoncteurs modulaires (MCB)

Disjoncteur Hager MCB 2P 240V C 13A 6kA 1UM MLS513

Name: MLS513
Brand: Hager
SKU: MLS513
Price: 31.4 CHF

Prix*

31.40 CHF

/ pc. *

Trouver un grossiste

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Télécharger la fiche produit

Complétez votre système

Fonctions interverouillage 2 produit(s) disponible(s)
Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s)
Déclencheur à sous-tension 1 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Bloc de contact auxiliaire 3 produit(s) disponible(s)
Jeu de barres de phase modulaire 2 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

13 A
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1

6 kA
Courant assigné à -15°C

15,30 A
Courant assigné à -10°C

15,10 A
Courant assigné à -5°C

14,80 A
Courant assigné à 0°C

14,60 A
Courant assigné à 5°C

14,30 A
Courant assigné à 10°C

14,10 A
Courant assigné à 15°C

13,80 A
Courant assigné à 20°C

13,60 A
Courant assigné à 25°C

13,30 A
Courant assigné à 30°C

13 A
Courant assigné à 35°C

12,70 A
Courant assigné à 40°C

12,40 A
Courant assigné à 45°C

12,10 A
Courant assigné à 50°C

11,80 A
Courant assigné à 55°C

11,50 A
Courant assigné à 60°C

11,20 A
Courant assigné à 65°C

10,90 A
Courant assigné à 70°C

10,50 A

Type de pôles

1P+N
Courbe

C

Nombre de modules

1

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

6 kA

Couple de serrage

1,90 - 1,90 Nm
Type de raccordement bas pour produits modulaires

Borne à vis
Type de raccordement haut pour produits modulaires

QuickConnect
Position de montage du produit sous 360°

Oui

Tension assignée d'emploi Ue

230 - 240 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1,5 - 4,0 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1,5 - 4,0 mm²
Section de raccordement des bornes amont à vis, en câble souple

0,75 - 10,0 mm²
Section de raccordement des bornes amont à vis, en câble rigide

0,75 - 16,0 mm²
Section de raccordement des bornes aval Quick Connect, en câble souple

1,5 - 4,0 mm²
Section de raccordement des bornes aval Quick Connect, en câble rigide

1,5 - 4,0 mm²

Indice de protection IP

IP20

Degré de pollution suivant IEC60664 / IEC60947-2

2
Classe de limitation d'énergie I²t

3
Tropicalisation/humidité/Exécution

Pout tous climats
Température de service

-25 - 70 °C

Puissance dissipée totale sous IN

4 W

Alignement des bornes hautes pour appareils modulaires

Borne décalée
Alignement des bornes basses pour appareils modulaires

Borne décalée
Type de connection / prise

QuickConnect

Hauteur

86 mm
Largeur

17,50 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Attestations et documents

PEP - MCB 1P 6kA B-16A, 1 module (English)

PDF

67,85 MB

Hager déclaration REACH MLS513

PDF

Hager Rapport RoHS MLS513

PDF

Documents

Image produit

Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

Image produit MLS513
Fiche technique

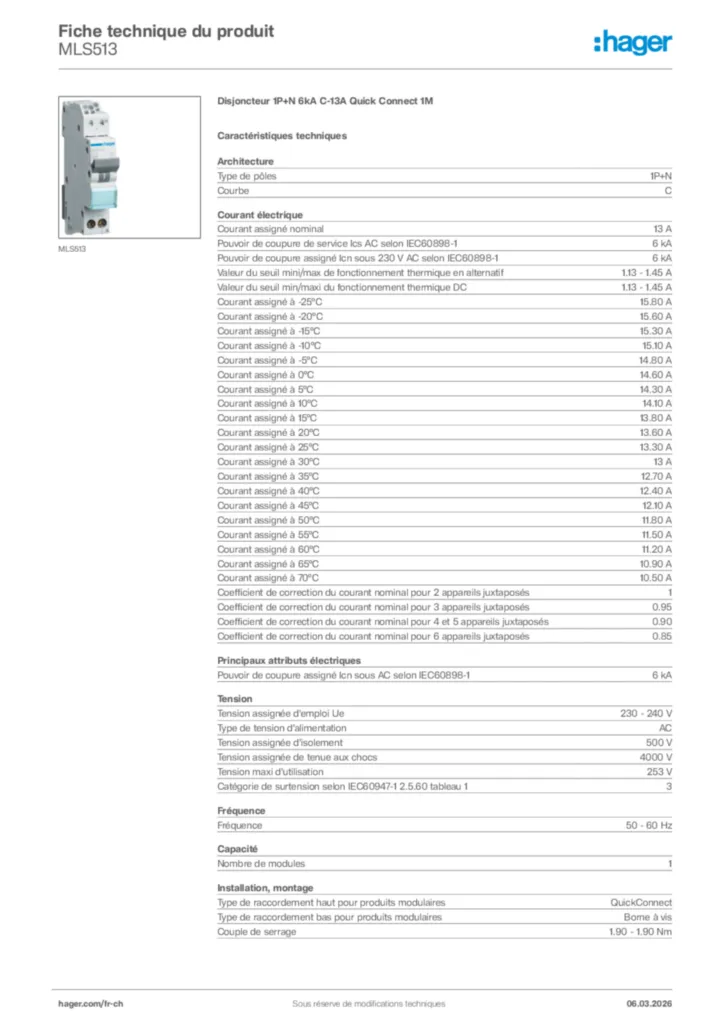

Hager Fiche technique du produit MLS513

Disjoncteur 1P+N 6kA C-13A Quick Connect 1M

PDF
Déclaration de conformité

Declaration

Déclaration de conformité International 2022-03-15

PDF

329,48 kB
