Disjoncteur Hager MCB quickconnect 2P 1 230V type B 20A Icn 6kA Icu 10kA 2UM MBS520
Le produit n’est malheureusement plus livrable. Pour trouver une alternative, veuillez contacter notre service après-vente
Produits de suivi :
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Jeu de barres de phase modulaire 5 produit(s) disponible(s) -
Capuchon/bande de protection pour jeu de barres de phase 2 produit(s) disponible(s) -
Accessoires pour connectique basse tension 1 produit(s) disponible(s) -
Fonctions interverouillage 2 produit(s) disponible(s) -
Bloc de contact auxiliaire 3 produit(s) disponible(s) -
bobine à émission 2 produit(s) disponible(s)
Complétez votre système
-
KDN263A
Barre de pontage 2P 63A fourche 10mm² 12M
15.05 CHF / pc.* -
KDN280BBarre de pontage 2P 80A fourche 16mm² 57M
64.70 CHF / pc.* -
KDN451DBarre de pontage 3x(P+N) 80A fourche 16mm² 12M
29.45 CHF / pc.* -
KDN280ABarre de pontage 2P 80A fourche 16mm² 12M
15.45 CHF / pc.* -
KDN451EBarre de pontage 3x(P+N) 80A fourche 16mm² 54M
153.00 CHF / pc.*
-
KZN024
Bouchon latéral pour barre de pontage KDN 4P
10.20 CHF / 10 pc.* -
KZN023Bouchon latéral pour barres de pontage KDN 2P et 3P
10.20 CHF / 10 pc.*
-
U841
plastron de plombage
13.25 CHF / pc.*
-
MZN175
Kit de verrouillage manette plombable pour disjoncteur - inter dif - disj dif
15.40 CHF / pc.* -
MZN176Fil de verrouillage pour produits modulaires
19.75 CHF / 10 pc.*
-
MZ202
Contact signal défaut 10+1F 6A 240V AC
28.15 CHF / pc.* -
MZ201Contact auxiliaire 10+1F 6A 240V AC
24.30 CHF / pc.* -
MZ221Contact auxiliaire bas niveau 1F+1O 5/10mA 12/48V AC/DC
27.05 CHF / pc.*
-
MZ204
Bobine à émission 24-48V AC 12-48V DC
64.50 CHF / pc.* -
MZ203Bobine à émission 230-415V AC 110-130V DC
61.10 CHF / pc.*
-
MZ206Bobine manque tension 230V AC
61.10 CHF / pc.*
-
LZ060Intercalaire de dissipation
1.55 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal20 A
-
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-16 kA
-
Courant assigné à -15°C26 A
-
Courant assigné à -10°C25,4 A
-
Courant assigné à -5°C24,7 A
-
Courant assigné à 0°C24,1 A
-
Courant assigné à 5°C23,4 A
-
Courant assigné à 10°C22,7 A
-
Courant assigné à 15°C22,1 A
-
Courant assigné à 20°C21,4 A
-
Courant assigné à 25°C20,8 A
-
Courant assigné à 30°C20 A
-
Courant assigné à 35°C19,4 A
-
Courant assigné à 40°C18,8 A
-
Courant assigné à 45°C18,1 A
-
Courant assigné à 50°C17,5 A
-
Courant assigné à 55°C16,8 A
-
Courant assigné à 60°C16,1 A
-
Courant assigné à 65°C15,5 A
-
Courant assigné à 70°C14,8 A
Architecture
-
Type de pôles1P+N
-
CourbeB
Capacité
-
Nombre de modules2
Principaux attributs électriques
-
Pouvoir de coupure assigné Icn sous AC selon IEC60898-16 kA
Installation, montage
-
Couple de serrage2,80 - 2,80 Nm
-
Type de raccordement bas pour produits modulairesBorne bi-connect, Quick jeu de barres
-
Type de raccordement haut pour produits modulairesQuickConnect
-
Position de montage du produit sous 360°Oui
Tension
-
Tension assignée d'emploi Ue230 - 230 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4000 V
Fréquence
-
Fréquence50 - 60 Hz
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 35 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 35 mm²
-
Section de raccordement en câble souple1 - 25 mm²
-
Section de raccordement en câble rigide1 - 35 mm²
Sécurité
-
Indice de protection IPIP20
-
Distance de la grille35 mm
Conditions d'utilisation
-
Degré de pollution suivant IEC60664 / IEC60947-22
-
Classe de limitation d'énergie I²t3
-
Tropicalisation/humidité/ExécutionPout tous climats
-
Température de service-25 - 70 °C
Puissance
-
Puissance dissipée totale sous IN5,60 W
Connectivité
-
Alignement des bornes hautes pour appareils modulairesBornes alignées
-
Type de connection / priseQuickConnect
Dimensions
-
Hauteur83,40 mm
-
Largeur35 mm
-
Profondeur70 mm
Informations environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit MBS520
-
Fiche technique

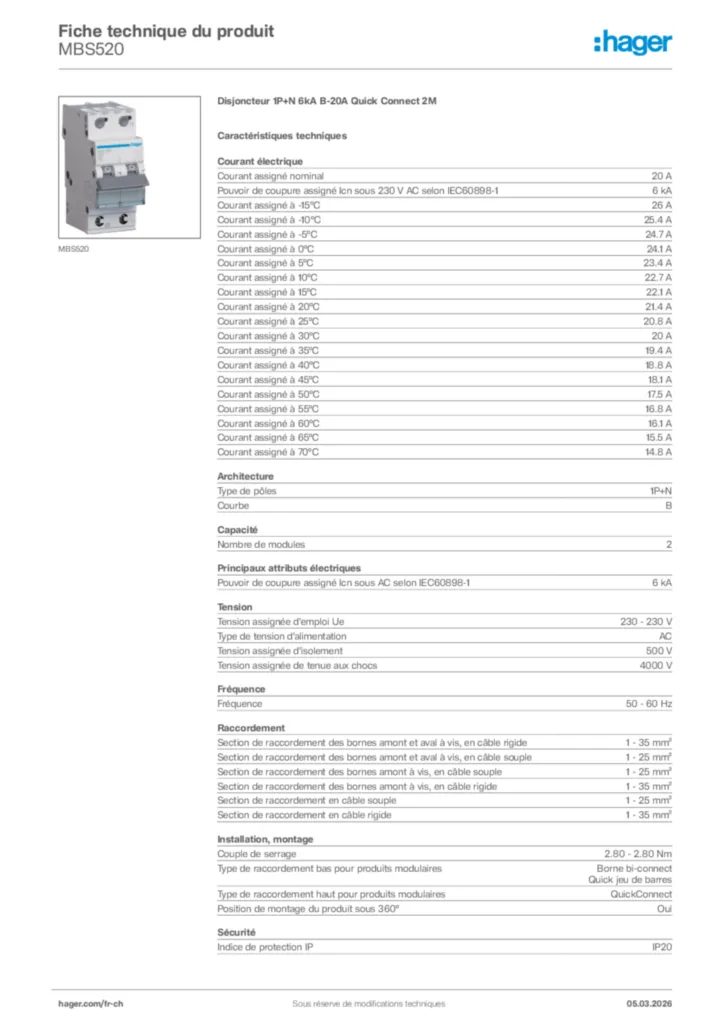

Hager Fiche technique du produit MBS520
