Disjoncteur Hager MCB 1P 230V type B 10A Icn 6kA 1UM MBN010

Name: MBN010
Brand: Hager
SKU: MBN010
Price: 20.1 CHF

Disjoncteur Hager MCB, nombre de pôles (total) 1, tension assignée 230 V, caractéristique de déclenchement B, courant assigné 10 A, capacité de commutation assignée Icn selon EN 60898 à 230 V 6 kA, largeur en unités de division 1

EAN

3250614317729

E-nr.

805 518 004

VPE

12 Pièces

Groupe de rabais

Prix*

20.10 CHF

/ pc. *

Trouver un revendeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Télécharger la fiche produit

Complétez votre système

Fonctions interverouillage 2 produit(s) disponible(s)
Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s)
Déclencheur à sous-tension 1 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Bloc de contact auxiliaire 3 produit(s) disponible(s)
Accessoires pour connectique basse tension 1 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

10 A
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1

6 kA
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2

6 kA
Courant assigné à -15°C

10,6 A
Courant assigné à -10°C

10,5 A
Courant assigné à -5°C

10,4 A
Courant assigné à 0°C

10,4 A
Courant assigné à 5°C

10,3 A
Courant assigné à 10°C

10,3 A
Courant assigné à 15°C

10,2 A
Courant assigné à 20°C

10,1 A
Courant assigné à 25°C

10,1 A
Courant assigné à 30°C

10 A
Courant assigné à 35°C

9,6 A
Courant assigné à 40°C

9,3 A
Courant assigné à 45°C

8,9 A
Courant assigné à 50°C

8,5 A
Courant assigné à 55°C

8,1 A
Courant assigné à 60°C

7,8 A
Courant assigné à 65°C

7,4 A
Courant assigné à 70°C

7 A

Type de pôles

1P
Courbe

B

Nombre de modules

1

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

6 kA

Couple de serrage nominal borne haute

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm
Couple de serrage

2,80 - 2,80 Nm
Type de raccordement bas pour produits modulaires

Borne bi-connect
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit sous 360°

Oui

Tension assignée d'emploi Ue

230 - 400 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 35 mm²
Section de raccordement en câble souple

1 - 25 mm²
Section de raccordement en câble rigide

1 - 35 mm²

Indice de protection IP

IP20

Degré de pollution suivant IEC60664 / IEC60947-2

2
Classe de limitation d'énergie I²t

3
Tropicalisation/humidité/Exécution

Pout tous climats
Température de service

-25 - 70 °C

Puissance dissipée totale sous IN

1,80 W

Type de connection / prise

Borne à vis
Alignement des bornes hautes pour appareils modulaires

Bornes alignées
Alignement des bornes basses pour appareils modulaires

Bornes alignées

Hauteur

83 mm
Largeur

17,50 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Attestations et documents

Document PEP en-GB 2025-11-20

PDF

67,85 MB

Hager REACH declaration MBN010

PDF

Hager RoHS report MBN010

PDF

Documents

Image produit

Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

Image produit MBN010

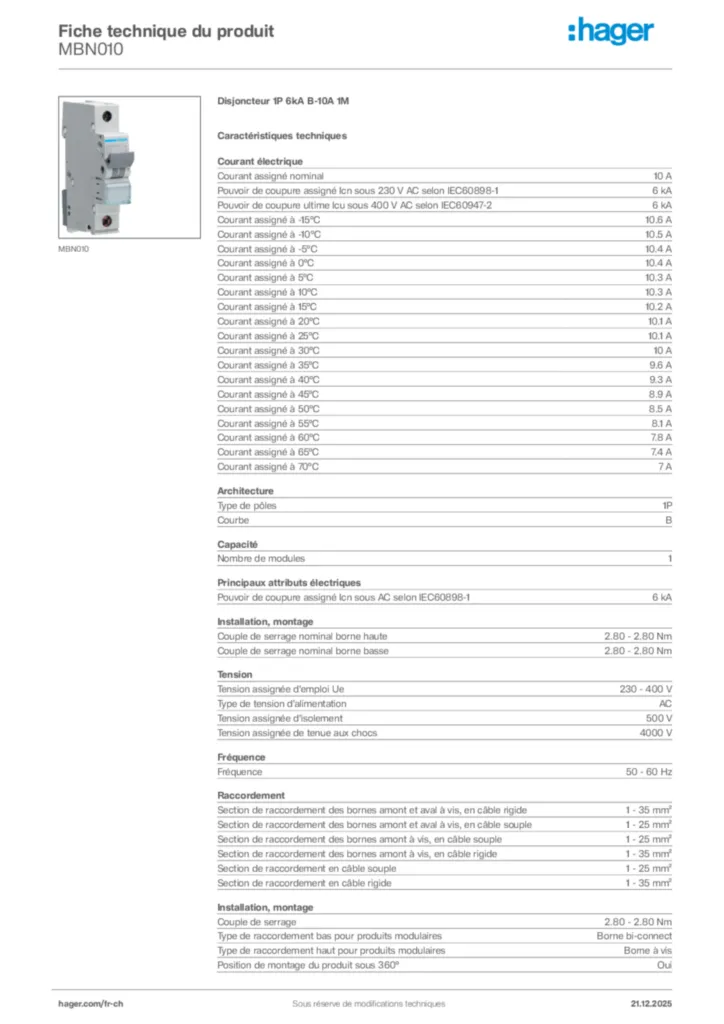

Fiche technique
