Sectionneur HPC à fusibles LV taille 3 910A 185mm tripolaire M12 LVSR910HVP
EAN
4049857139781
VPE
1 pc.
Groupe de rabais
52
Prix*
1 078.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Boulon 2 produit(s) disponible(s) -
Jeu de fixations de vis 2 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s) -
Système de repérage 1 produit(s) disponible(s) -
Jeu de barres 2 produit(s) disponible(s)
Complétez votre système
-
LVZSR
Vis M12x30 pour raccordement de barre omnibus inoxydable
10.95 CHF / jeu* -
LVZSR50Raccord fileté M12x30 inoxydable
154.00 CHF / jeu*
-
LVZAE12R
Élément de raccordement M12x35
13.05 CHF / pc.* -
LVZAE8RÉlément de raccordement M8x30
10.45 CHF / pc.*
-
LVZIFT910
Porte-étiquette pour barre transfo. HPC3 910A
7.45 CHF / pc.*
-
CUC10
Profilé C cuivre 840A longueur 3m 410mm²
1 207.00 CHF / pc.* -
CUC6Profilé C cuivre 560A longueur 3m 250mm²
308.00 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal910 A
-
Courant de coupure crête50 kA
-
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.450 kA
-
Courant assigné admissible sous 1 seconde IEC6094715 kA
Fusible
-
Taille de l'élément fusibleNH3
Connectivité
-
Type de connection / priseBorne à vis
Raccordement
-
Section de raccordement en câble souple2x 300 mm²
-
Section de raccordement en câble rigide2x 300 mm²
-
Type de connexion / priseBorne à vis
Architecture
-
Nombre de pôles3
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage32 - 32 Nm
Endurance
-
Endurance électrique en nombre de cycles100
-
Endurance mécanique nombre de manœuvres500
Sécurité
-
Indice de protection IPIP2X
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs12 kV
Dimensions
-
Distance des barres omnibus185 mm
-
Hauteur745 mm
-
Profondeur190 mm
Puissance
-
Puissance dissipée totale sous IN158 W
Fréquence
-
Fréquence50 - 60 Hz
Protection électrique
-
Avec indicateur de défautNon
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LVSR910HVP
-

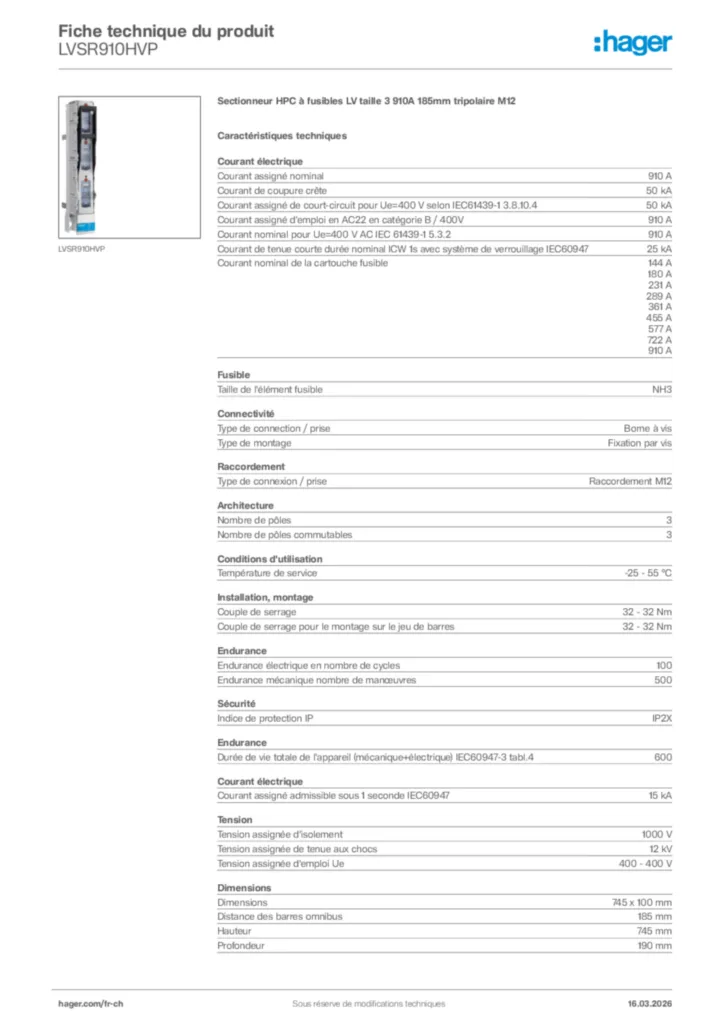

Fiche technique
Hager Fiche technique du produit LVSR910HVP
Sectionneur HPC à fusibles LV taille 3 910A 185mm tripolaire M12
PDF -
Déclaration de conformité
Déclaration de conformité pour weber.vertigroup / Réglette coupe-circuit HPC 00-3
Déclaration de conformité International 2019-01-07
PDF615,53 kB
EU Declaration of Conformity
Déclaration de conformité en-GB, de-DE 2023-09-14
PDF699,79 kB
