Réglette coupe-circuit HPC3 630A 1 pôle commutable, sép. centre de l’appareil LVSR3TE
EAN
7611919350341
VPE
1 pc.
Groupe de rabais
52
Prix*
520.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Plaque/cache/barrette d'inscription 1 produit(s) disponible(s) -
Jeu de fixations de vis 2 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 4 produit(s) disponible(s) -
Transformateur de courant 3 produit(s) disponible(s) -
Système de repérage 1 produit(s) disponible(s) -
Jeu de barres 2 produit(s) disponible(s)
Complétez votre système
-
LVZAE12R
Élément de raccordement M12x35
13.20 CHF / pc.* -
LVZAE8RÉlément de raccordement M8x30
10.55 CHF / pc.*
-
LVZBR
Raccord à boulon pour HPC1-HPC3 inoxydable
31.05 CHF / jeu* -
LVZSMPrise de tension haut avec disjoncteur moteur 4, 0-6, 3A
248.00 CHF / pc.* -
LVZSS
Prise de tension en haut avec porte-fusibles D01
219.00 CHF / pc.* -
LVZUBFeuille d’étiquettes 20 étiquettes pour HPC00, 6 pour HPC1-HPC3
38.90 CHF / jeu*
-
LVZW401K05G
Transf. courant 400/5A 5VA cl.0.5s calibré
156.00 CHF / pc.* -
LVZW601K05GTransf. courant 600/5A 5VA cl.0.5s calibré
161.00 CHF / pc.* -
LVZW801K05GTransf. courant 800/5A 5VA cl.0.5s calibré
187.00 CHF / pc.*
-
LVZIFT3
Porte-étiquette pour réglette coupe-circuit HPC3 630A
8.55 CHF / pc.*
-
CUC10
Profilé C cuivre 840A longueur 3m 410mm²
1 220.00 CHF / pc.* -
CUC6Profilé C cuivre 560A longueur 3m 250mm²
311.00 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal630 A
-
Courant de coupure crête120 kA
-
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.4120 kA
-
Courant assigné d'emploi en AC23 en catégorie B / 400V630 A
-
Courant assigné d'emploi en AC22 en catégorie B / 500V630 A
-
Courant assigné d'emploi en AC21 en catégorie B / 690V630 A
-
Courant assigné d'emploi en AC21 en catégorie B / 800V400 A
-
Courant assigné admissible sous 1 seconde IEC6094710 kA
Fusible
-
Taille de l'élément fusibleNH3
Connectivité
-
Type de connection / priseRaccordement borne à vis
Raccordement
-
Section de raccordement en câble souple35 - 300 mm²
-
Section de raccordement en câble rigide35 - 300 mm²
-
Type de connexion / priseBorne à vis
Architecture
-
Nombre de pôles3
Conditions d'utilisation
-
Température de service-25 - 55 °C
Endurance
-
Endurance électrique en nombre de cycles200
-
Endurance mécanique nombre de manœuvres800
Sécurité
-
Indice de protection IPIP2X
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs12 kV
Dimensions
-
Distance des barres omnibus185 mm
-
Hauteur671 mm
-
Profondeur190 mm
Puissance
-
Puissance dissipée totale sous IN111 W
Fréquence
-
Fréquence50 - 60 Hz
Protection électrique
-
Avec indicateur de défautNon
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LVSR3TE
-

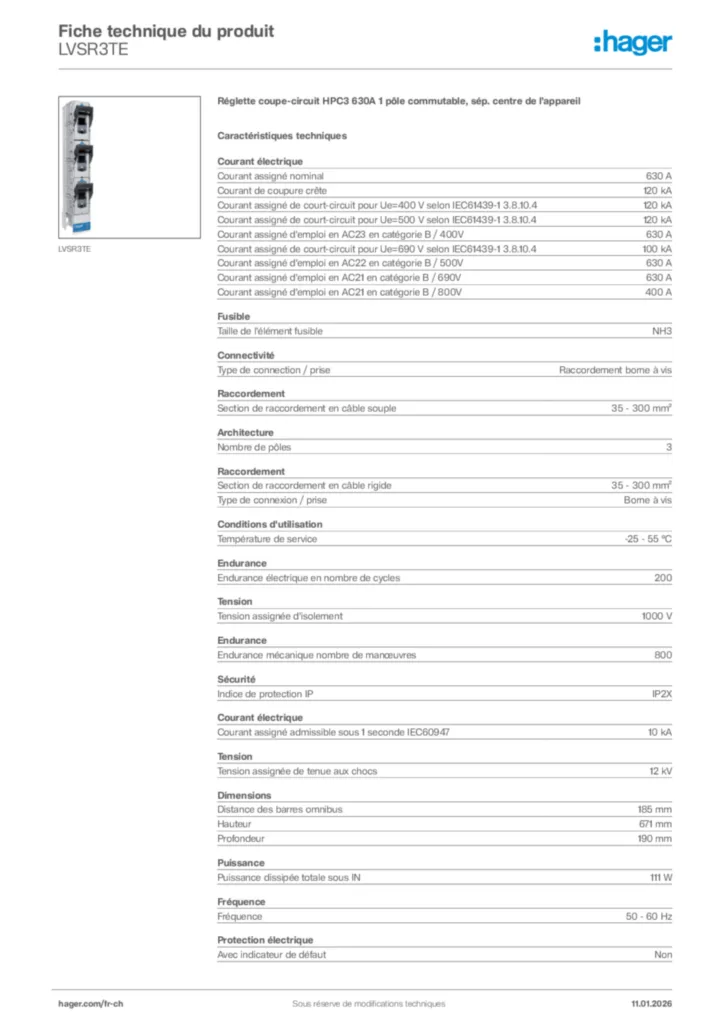

Fiche technique
Hager Fiche technique du produit LVSR3TE
Réglette coupe-circuit HPC3 630A 1 pôle commutable, sép. centre de l’appareil
PDF -
Mode d'emploi
Mode d'emploi de-CH, en-GB, fr-CH, it-CH 2011-03-31
PDF3,70 MB
Notice d'installation pour Sectionnement longitudinale des barres omnibus et montage transformateur d’intensité index b
Mode d'emploi International 2021-06-25
PDF2,11 MB -
Déclaration de conformité
Déclaration de conformité en-GB 2025-03-31
PDF317,59 kB
Déclaration de conformité pour weber.vertigroup / Réglette coupe-circuit HPC 00-3
Déclaration de conformité International 2019-01-07
PDF615,53 kB
