Réglette coupe-circuit HPC1 250A 1 pôle commutable, raccord en V inoxydable LVSR1VE
EAN
7611919350044
VPE
1 pc.
Groupe de rabais
52
Prix*
405,00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Jeu de fixations de vis 2 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 5 produit(s) disponible(s) -
Transformateur de courant 3 produit(s) disponible(s) -
Système de repérage 1 produit(s) disponible(s) -
Plaque/cache/barrette d'inscription 1 produit(s) disponible(s) -
Voir plus 3 autre(s) produit(s) disponible(s)
Complétez votre système
-
LVZAE12R
Élément de raccordement M12x35
13.05 CHF / pc.* -
LVZAE8RÉlément de raccordement M8x30
10.45 CHF / pc.*
-
LVZBR
Raccord à boulon pour HPC1-HPC3 inoxydable
30.70 CHF / jeu* -
LVZMGVTiroir pour borne à insérer en V acier pour HPC1-HPC3
10.25 CHF / jeu* -
LVZSMPrise de tension haut avec disjoncteur moteur 4,0-6,3A
245.00 CHF / pc.* -
LVZSS
Prise de tension en haut avec porte-fusibles D01
217.00 CHF / pc.* -
LVZUBFeuille d’étiquettes 20 étiquettes pour HPC00, 6 pour HPC1-HPC3
38.45 CHF / jeu*
-
LVZW401K05G
Transformateur de courant pour LV HPC1-3 400/5A 5VA classe 0.5s calibré
154.50 CHF / pc.* -
LVZW601K05GTransformateur de courant pour LV HPC1-3 600/5A 5VA classe 0.5s calibré
159.00 CHF / pc.* -
LVZW801K05GTransformateur de courant pour LV NH1-3 800/5A 5VA classe 0.5s calibré
185.00 CHF / pc.*
-
LVZIFT1
Porte-étiquette pour réglette coupe-circuit HPC1 250A
7.60 CHF / pc.*
-
LVZAZVRaccord PEN pour bornes en V raccords décalés
20.50 CHF / pc.*
-
CUC10Profilé C cuivre 840A longueur 3m 410mm²
1 207.00 CHF / pc.* -
CUC6Profilé C cuivre 560A longueur 3m 250mm²
308.00 CHF / pc.*

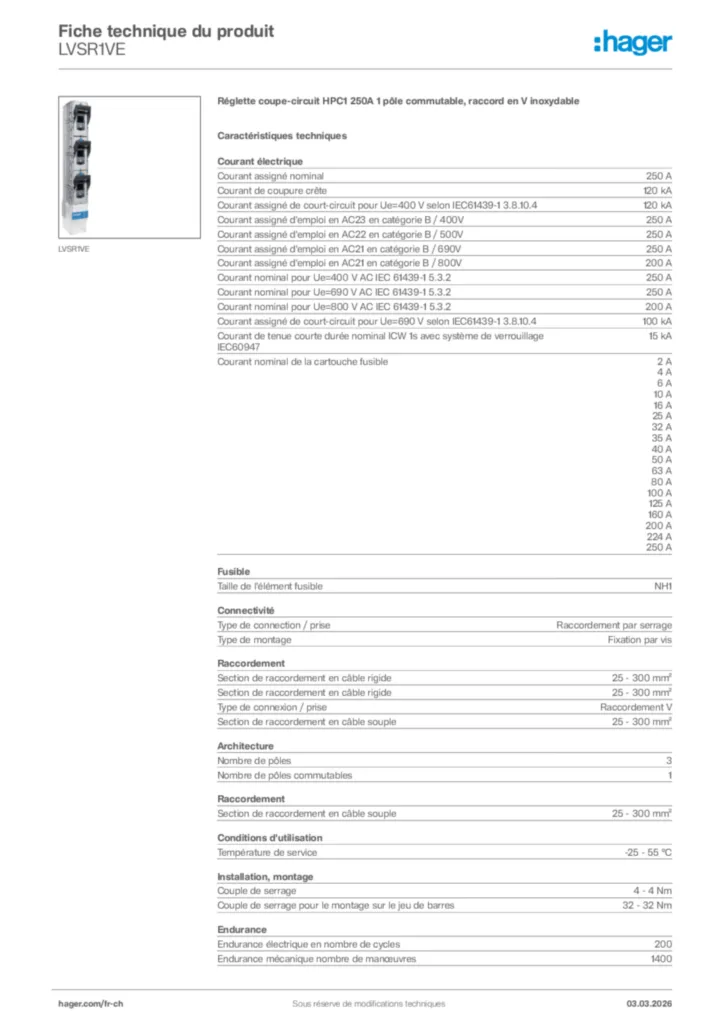

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal250 A
-
Courant assigné d'emploi en AC22 en catégorie B250 A
-
Courant assigné d'emploi en AC23 en catégorie B250 A
-
Courant assigné admissible sous 1 seconde IEC6094710 kA
Fusible
-
Taille de l'élément fusibleNH1
Connectivité
-
Type de connection / priseRaccordement par serrage
Raccordement
-
Section de raccordement en câble souple25 - 240 mm²
-
Section de raccordement en câble rigide25 - 300 mm²
-
Type de connexion / priseRaccordement V
Architecture
-
Nombre de pôles1
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage4 - 4 Nm
Endurance
-
Endurance électrique en nombre de cycles200
-
Endurance mécanique nombre de manœuvres1400
Sécurité
-
Indice de protection IPIP2X
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs12 kV
Dimensions
-
Distance des barres omnibus185 mm
-
Hauteur671 mm
-
Profondeur190 mm
Puissance
-
Puissance dissipée totale sous IN27 W
Fréquence
-
Fréquence50 - 60 Hz
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LVSR1VE
-
Guide d'installation
Notice d'installation pour weber.vertigroup 1-pôle commutable
Guide d'installation International 2011-03-31
PDF3,70 MB -
Déclaration de conformité
Déclaration de conformité en-GB 2025-03-31
PDF317,59 kB
Déclaration de conformité pour weber.vertigroup / Réglette coupe-circuit HPC 00-3
Déclaration de conformité International 2019-01-07
PDF615,53 kB
Plus de téléchargements
-
Pour obtenir le certificat REACH de ce produit
contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
