Double réglette sectionnable HPC, fv+, DIN3D, 2000 A, commutation unipolaire, inoxydable, montage sur système de jeux de barres de 178-210 mm, raccordement à vis M12

EAN

7611919014557

E-nr.

847 013 209

VPE

1 pc.

Groupe de rabais

fv+ et accessoires

Double réglette sectionnable HPC fv+ DIN3D 2000A 1p inoxydable M12 SaS 178-210mm LV8TDR2000STEQ

Prix*

3 242.00 CHF

/ pc. *

Trouver un grossiste

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

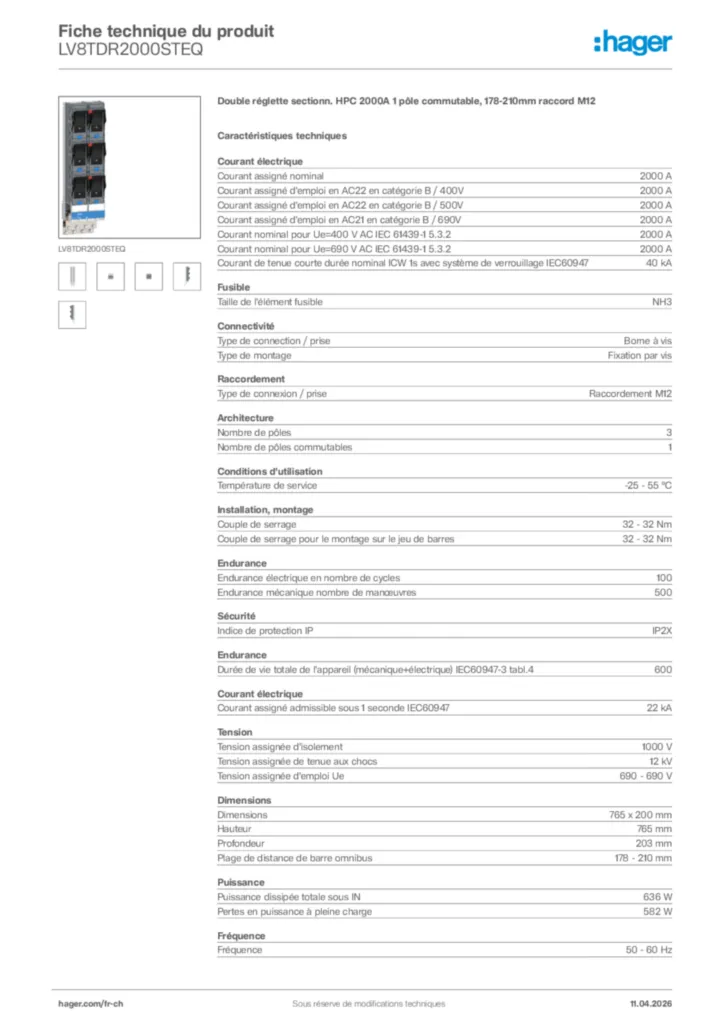

Télécharger la fiche produit

Complétez votre système

Fonctions interverouillage 1 produit(s) disponible(s)
Cache-borne 1 produit(s) disponible(s)
Système de repérage 1 produit(s) disponible(s)
Jeu de barres 1 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

2000 A
Courant assigné d'emploi en AC22 en catégorie B / 400V

2000 A
Courant assigné d'emploi en AC22 en catégorie B / 500V

2000 A
Courant assigné d'emploi en AC21 en catégorie B / 690V

2000 A
Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.2

2000 A
Courant nominal pour Ue=690 V AC IEC 61439-1 5.3.2

2000 A
Courant de tenue courte durée nominal ICW 1s avec système de verrouillage IEC60947

40 kA
Courant assigné admissible sous 1 seconde IEC60947

22 kA

Taille de l'élément fusible

NH3

Type de connection / prise

Borne à vis
Type de montage

Fixation par vis

Type de connexion / prise

Raccordement M12
Type de couvercle terminal

Sans

Nombre de pôles

3
Nombre de pôles commutables

1

Température de service

-25 - 55 °C

Couple de serrage

32 - 32 Nm
Couple de serrage pour le montage sur le jeu de barres

32 - 32 Nm

Endurance électrique en nombre de cycles

100
Endurance mécanique nombre de manœuvres

500
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.4

600

Indice de protection IP

IP2X

Tension assignée d'isolement

1000 V
Tension assignée de tenue aux chocs

12 kV
Tension assignée d'emploi Ue

690 - 690 V

Hauteur

765 mm
Profondeur

203 mm
Plage de distance de barre omnibus

178 - 210 mm

Puissance dissipée totale sous IN

636 W
Pertes en puissance à pleine charge

582 W

Fréquence

50 - 60 Hz

Avec indicateur de défaut

Non

Double coupure

Oui

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Sans halogène Oui
